USB2.0的基本概念及通信协议

USB技术分享：内部PPT揭秘
最新推荐文章于 2025-10-21 15:50:48 发布
原创 最新推荐文章于 2025-10-21 15:50:48 发布 · 858 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#usb #协议栈

这篇博客分享了公司在内部进行的USB技术深度讲解，包含详细PPT资料，适合技术爱好者交流与学习。

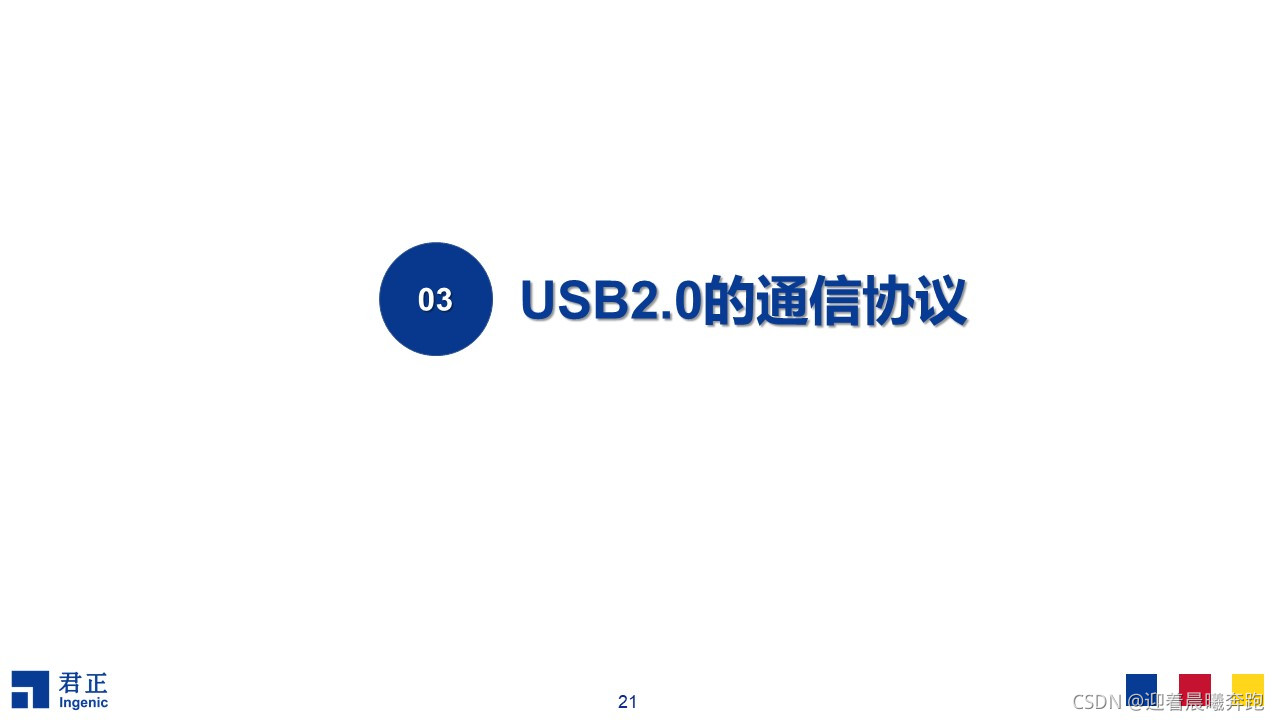

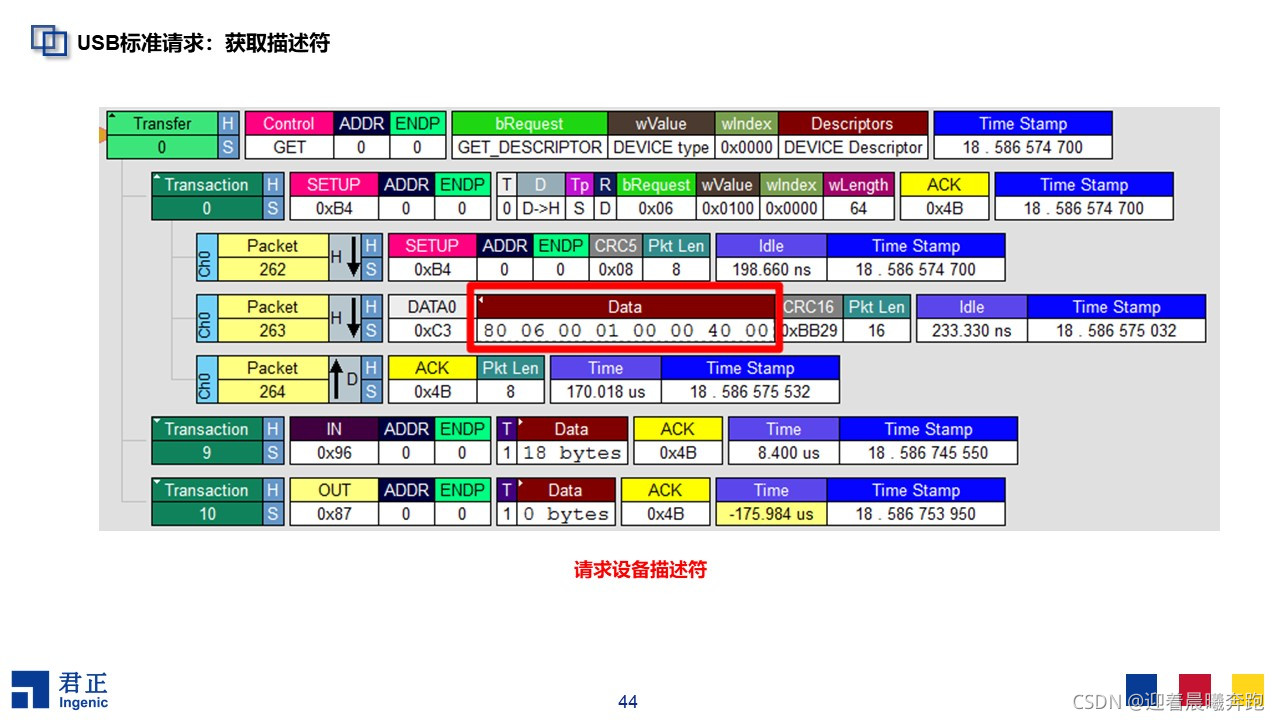

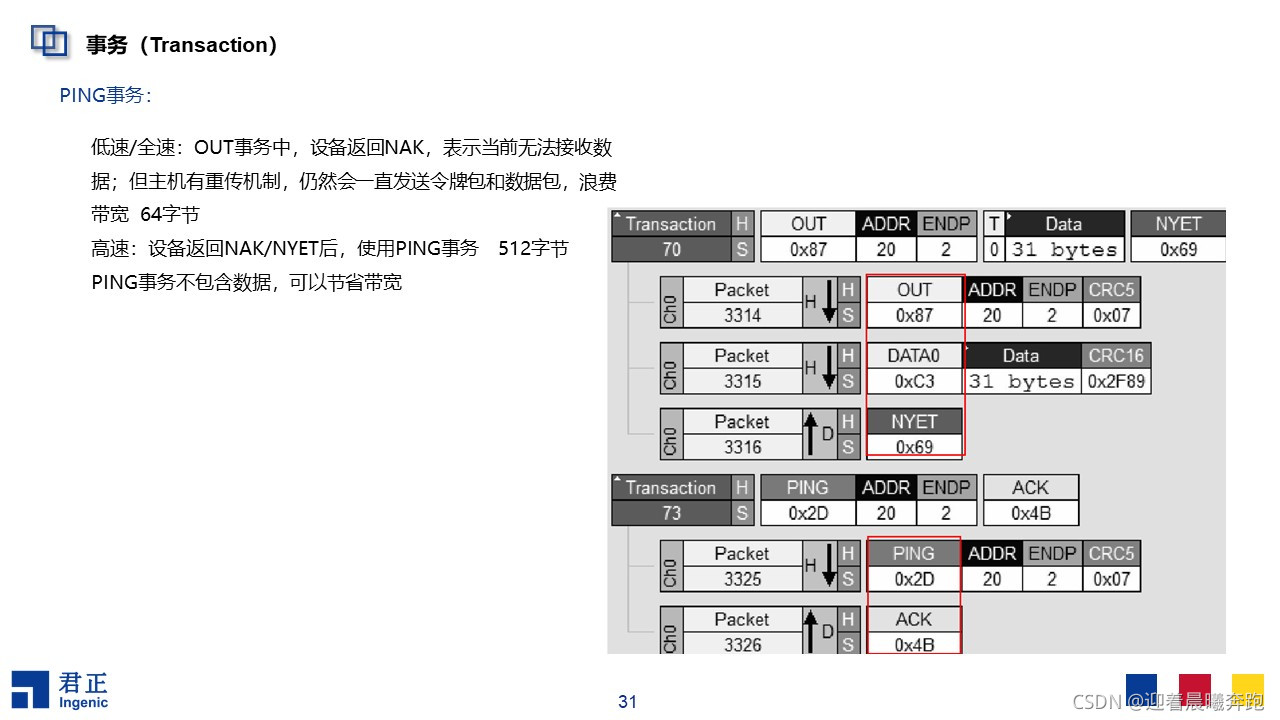

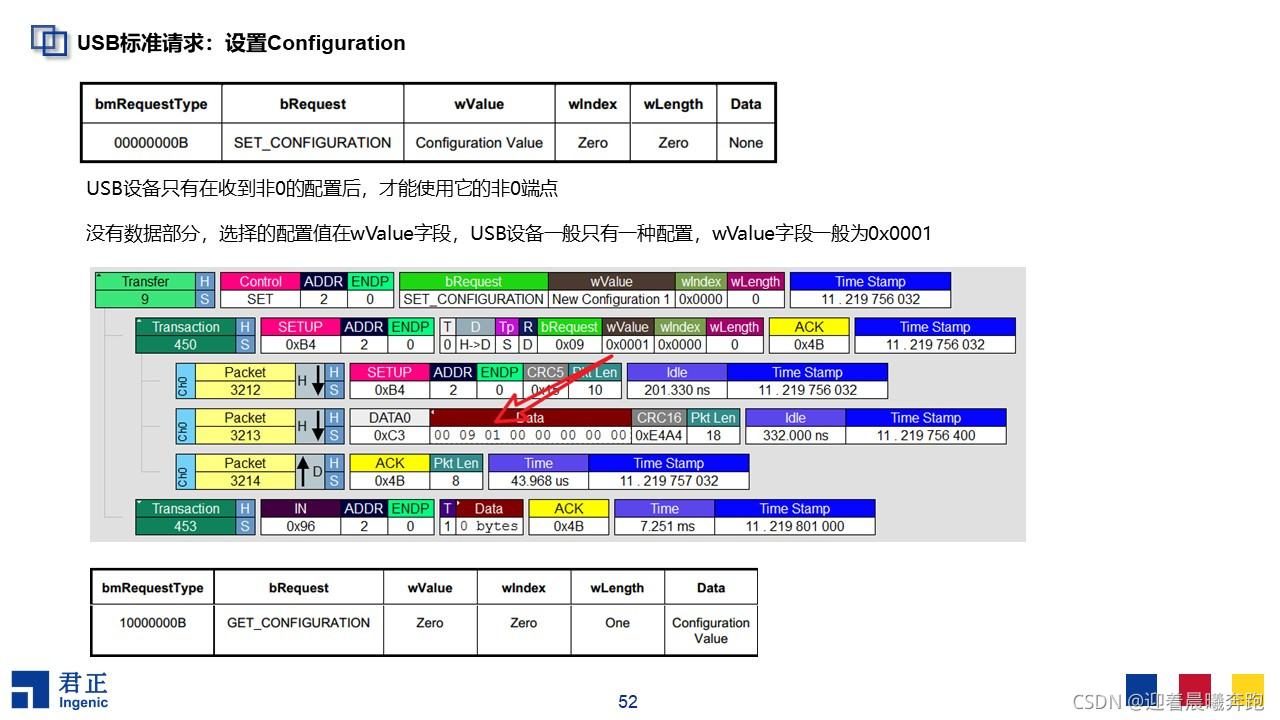

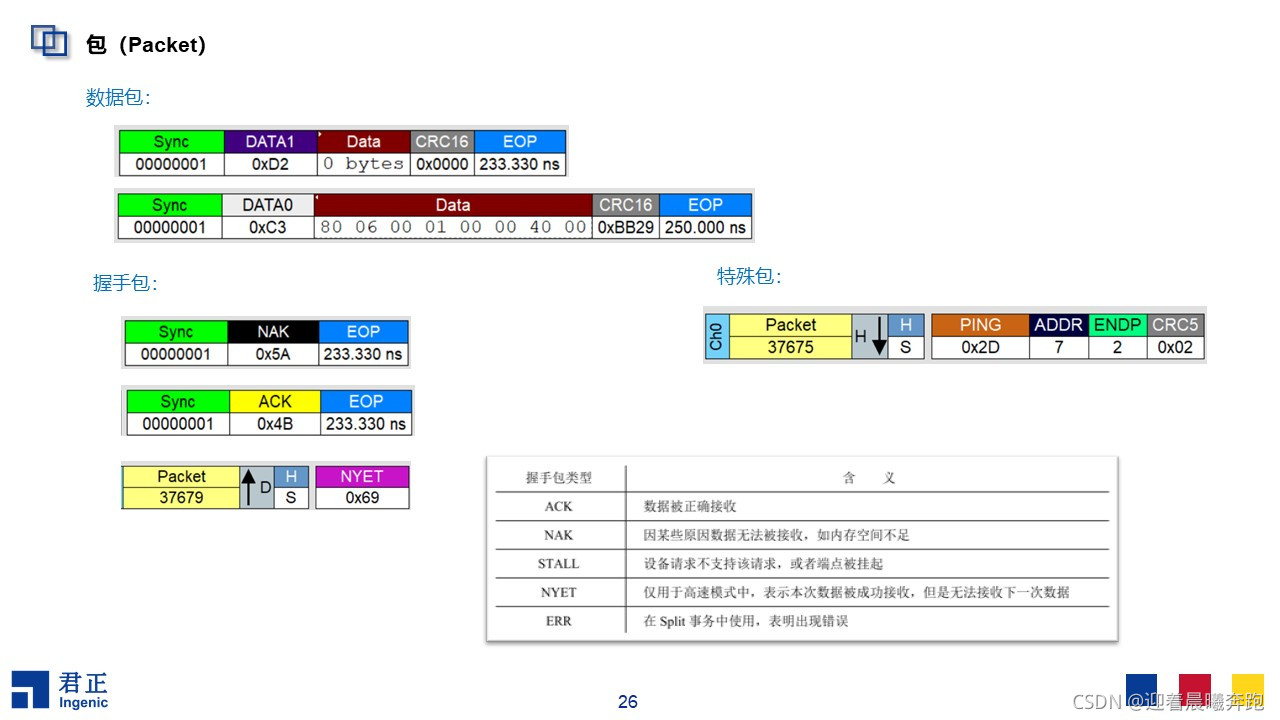

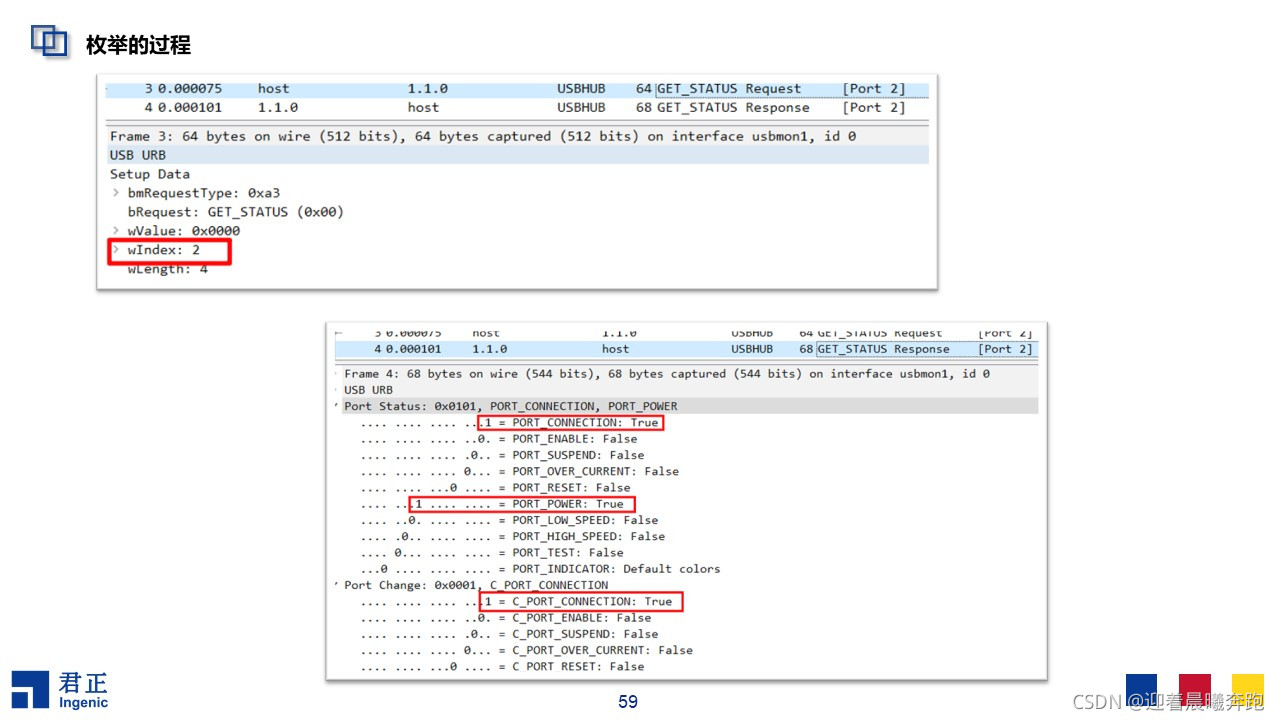

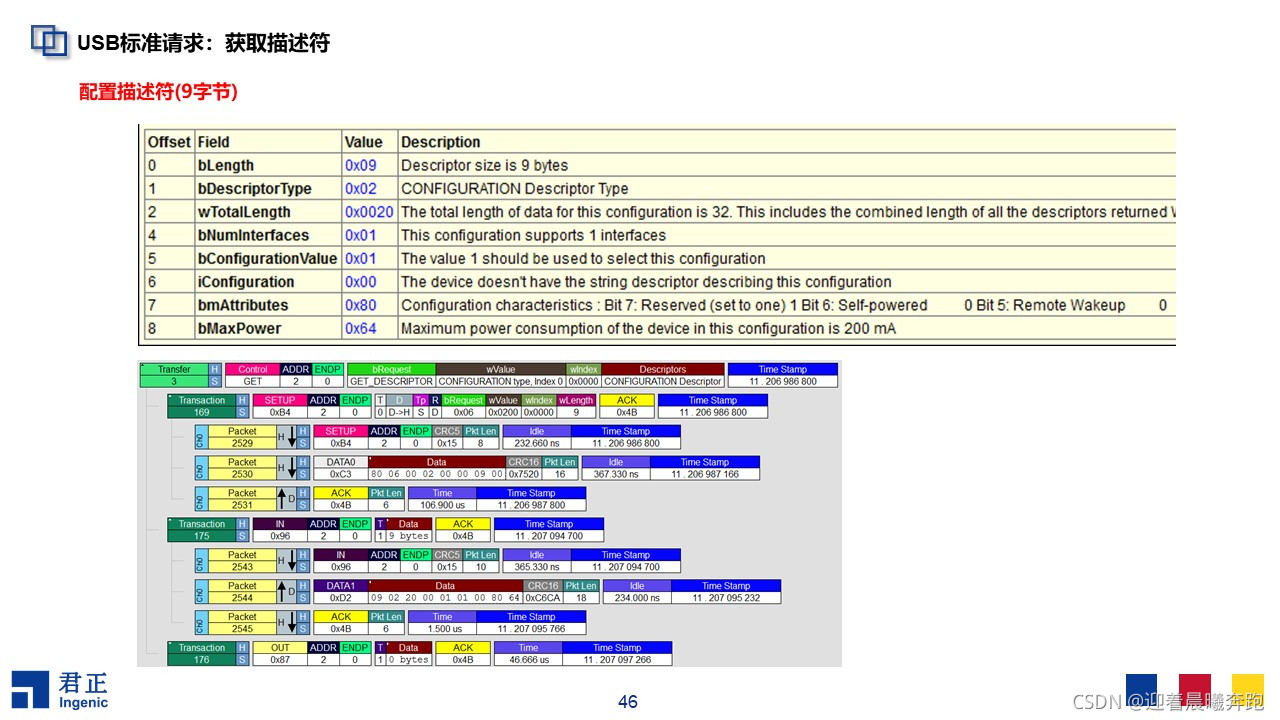

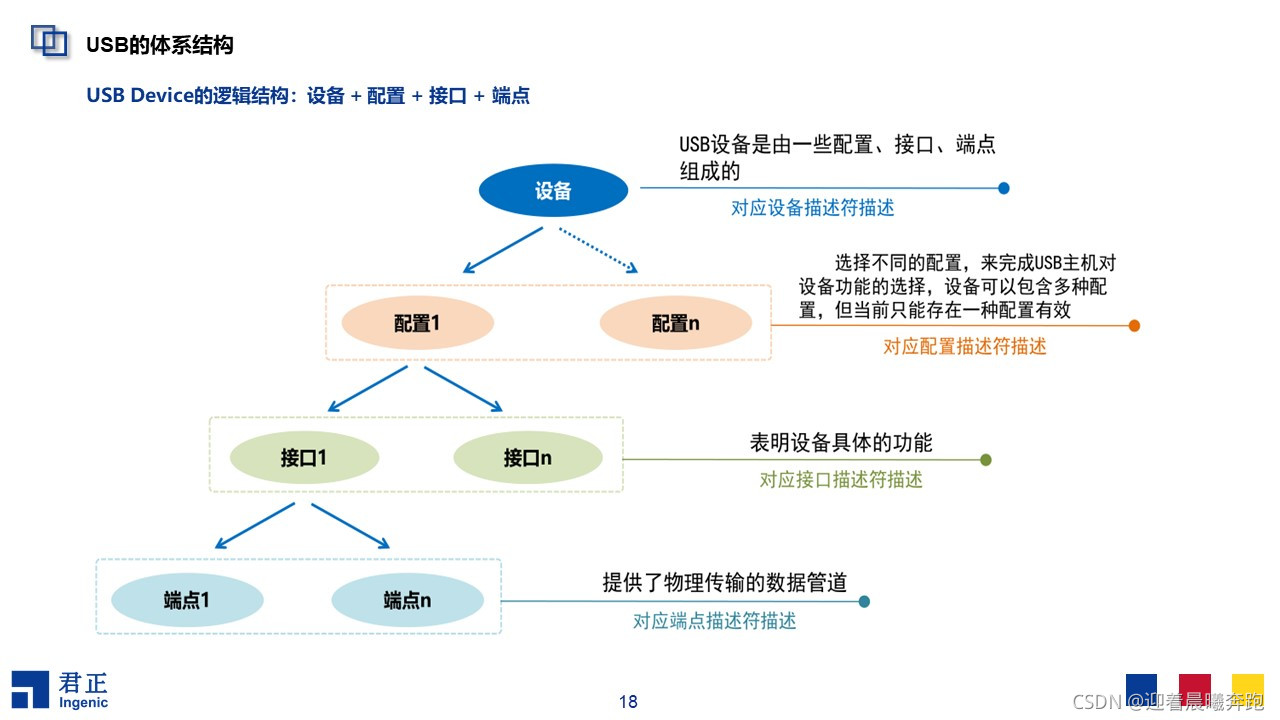

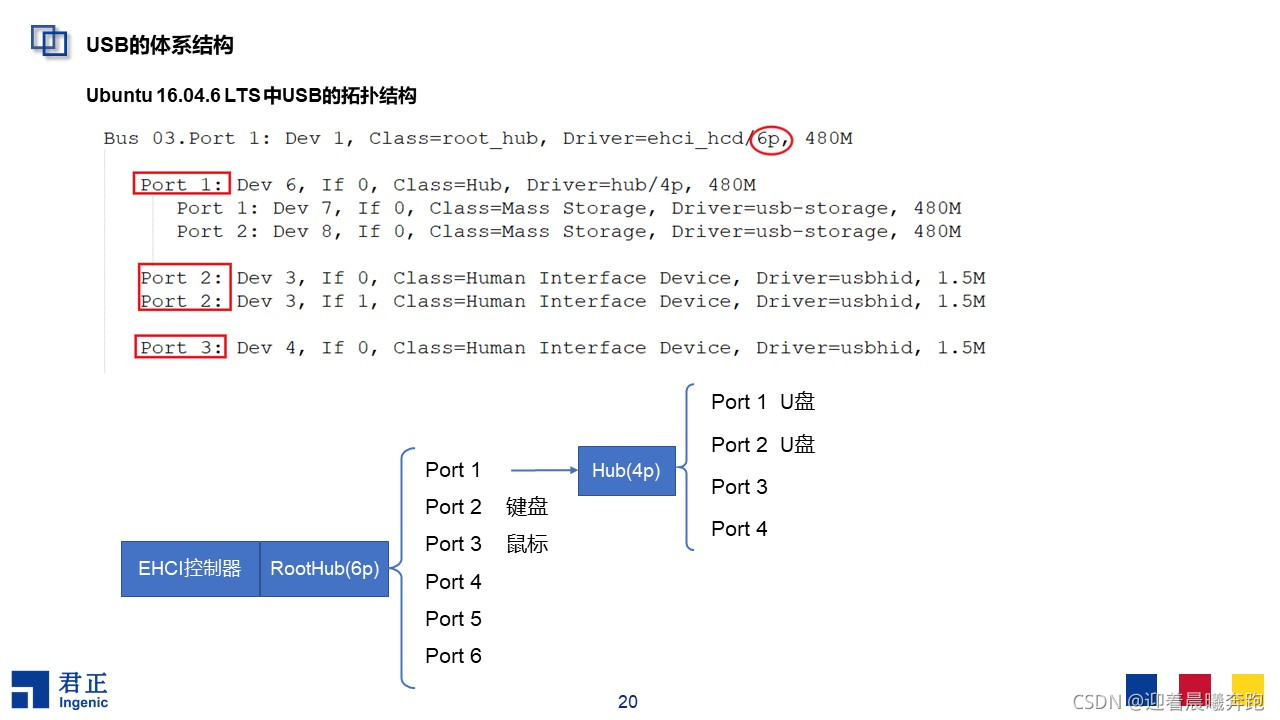

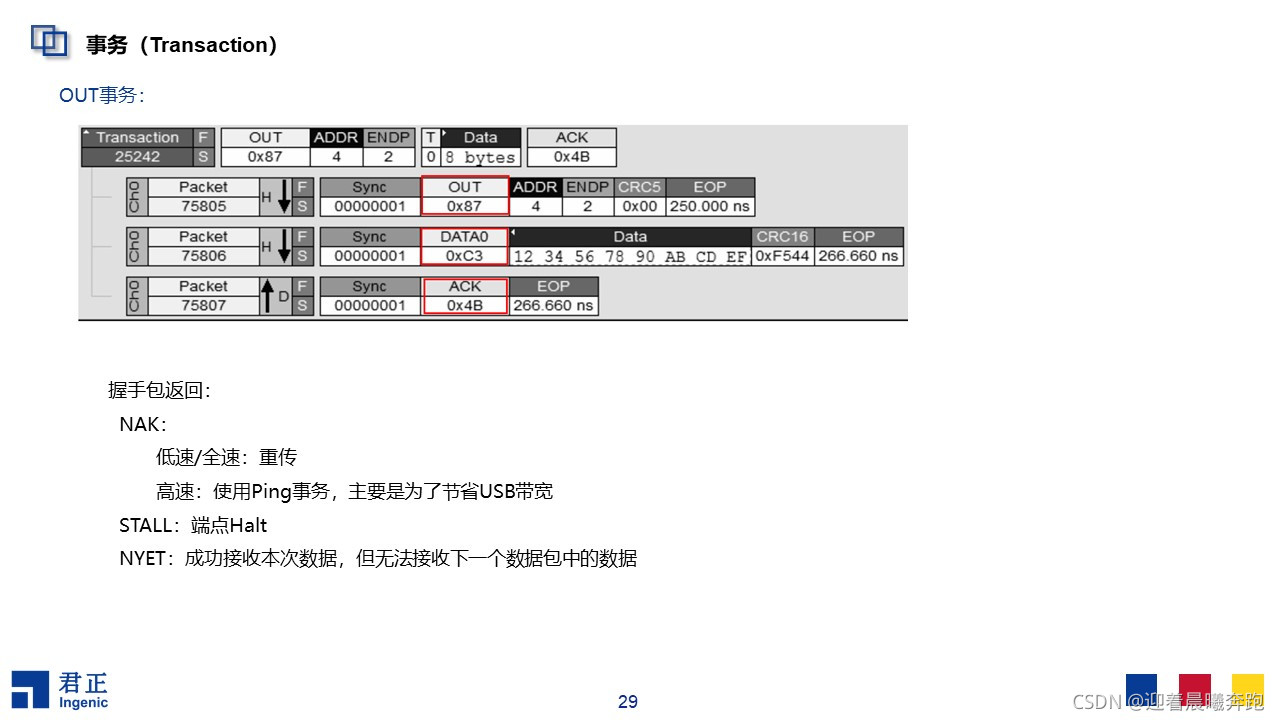

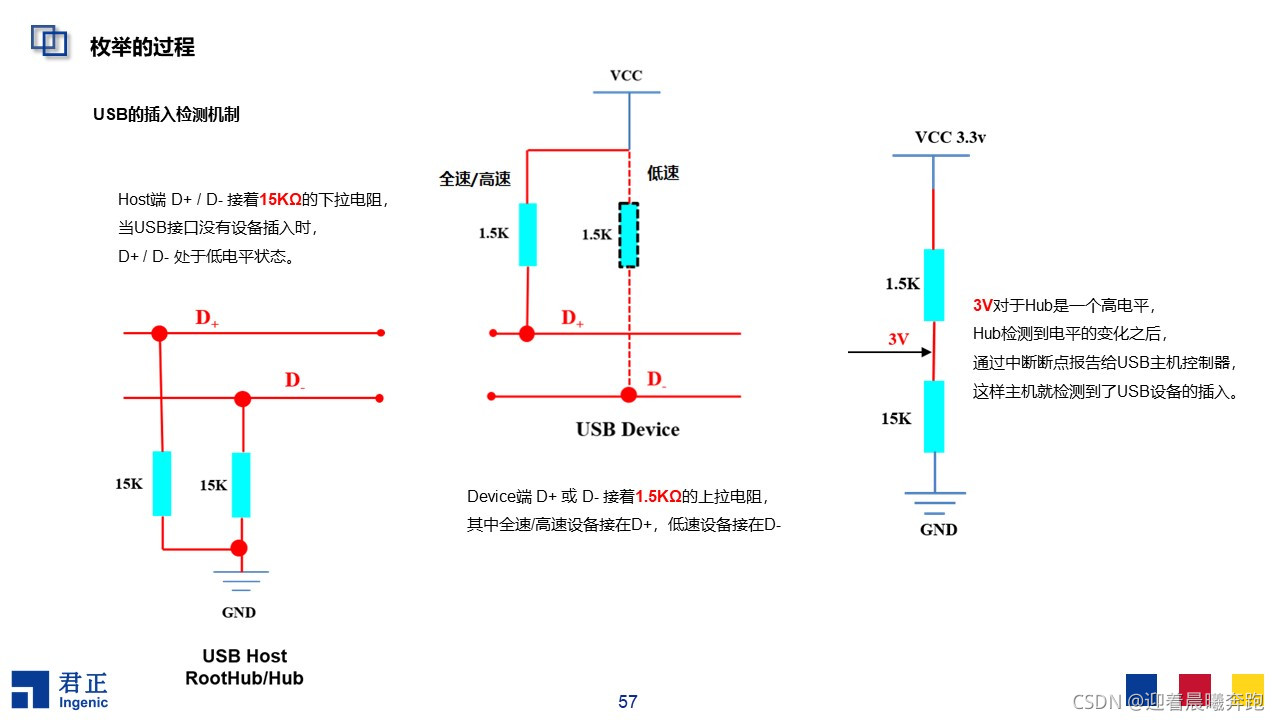

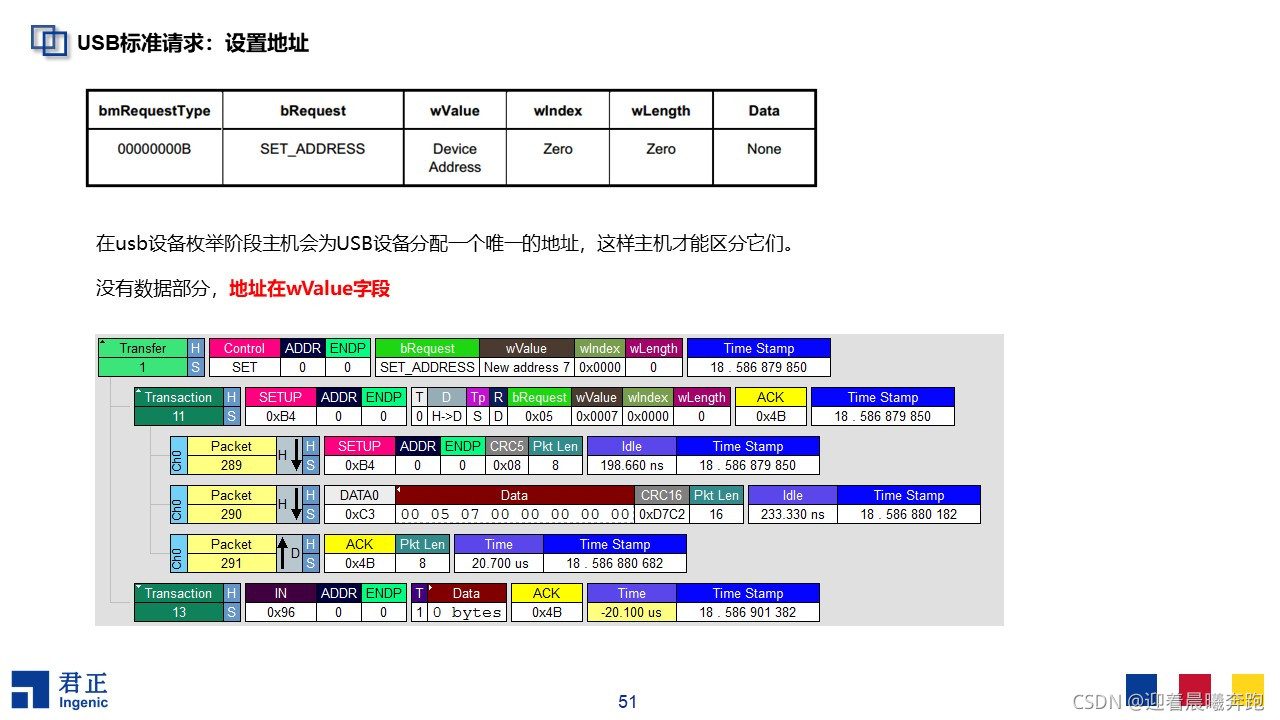

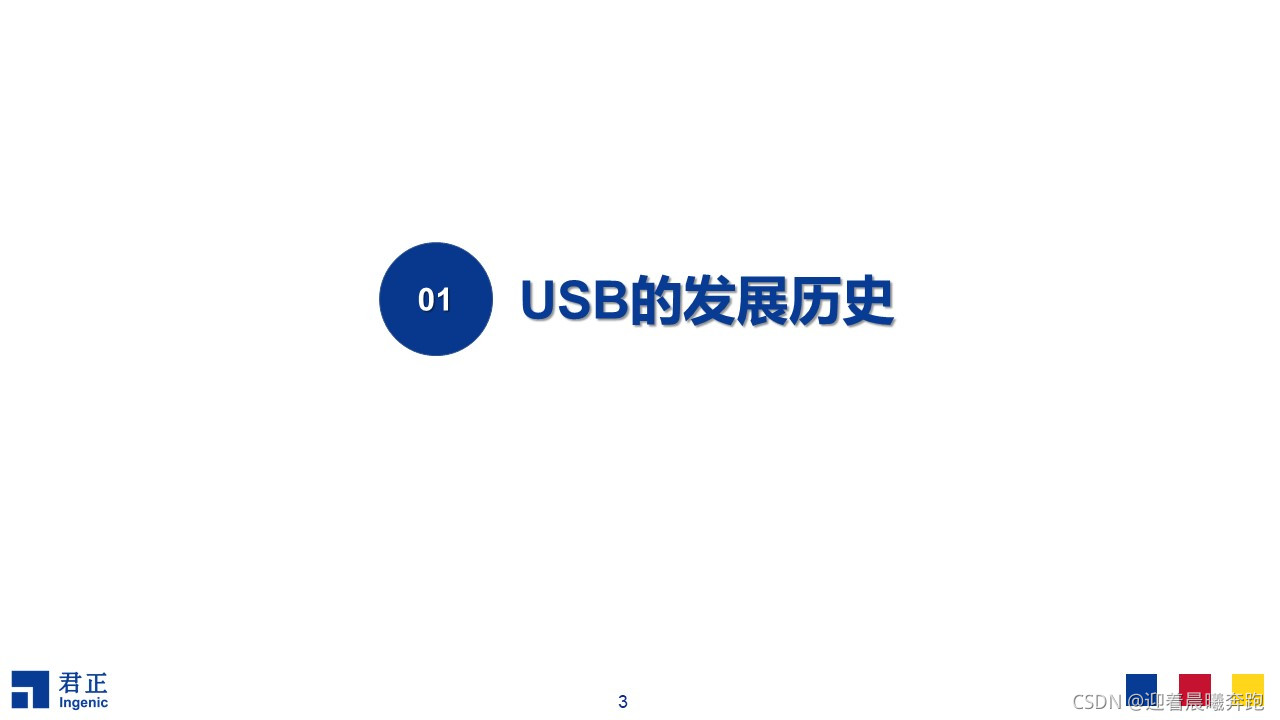

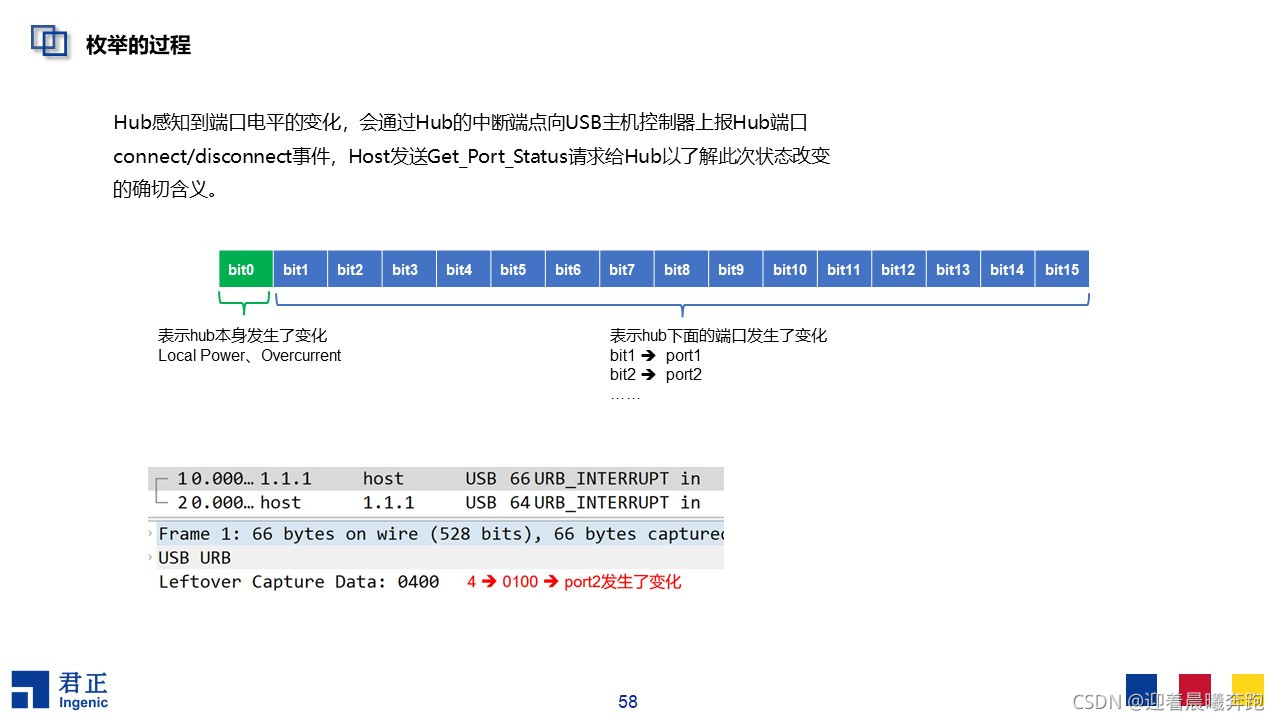

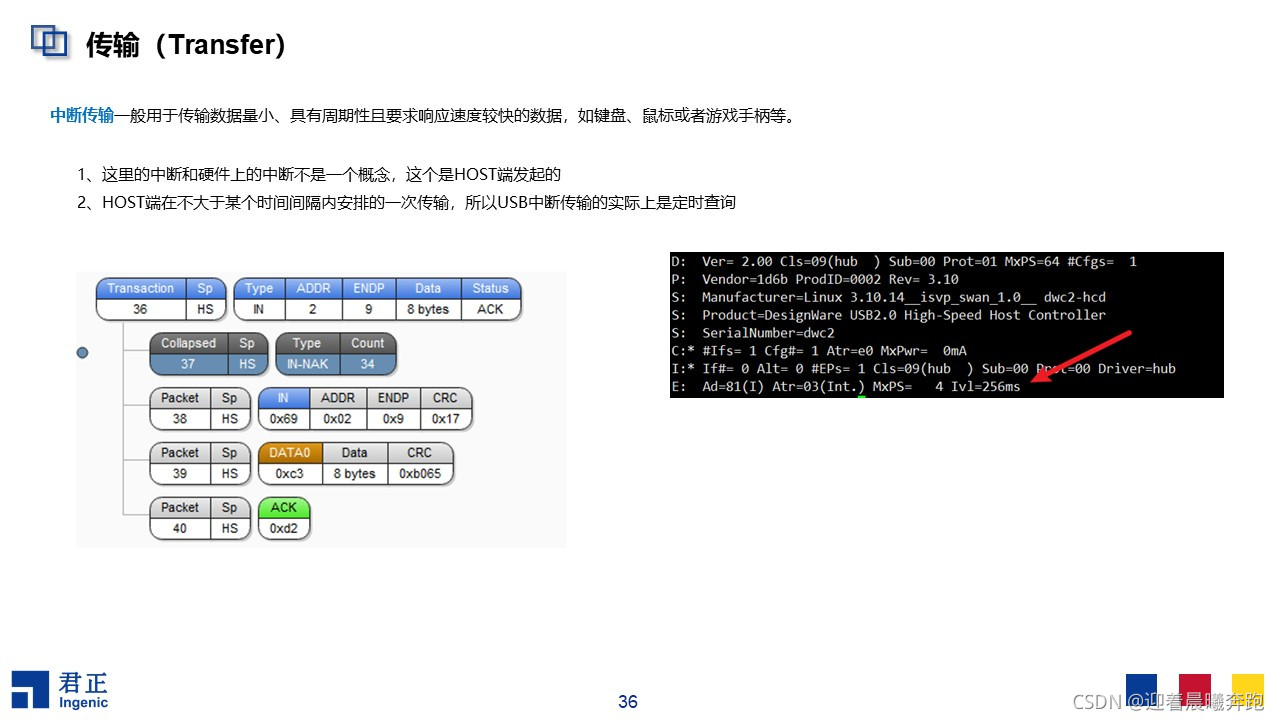

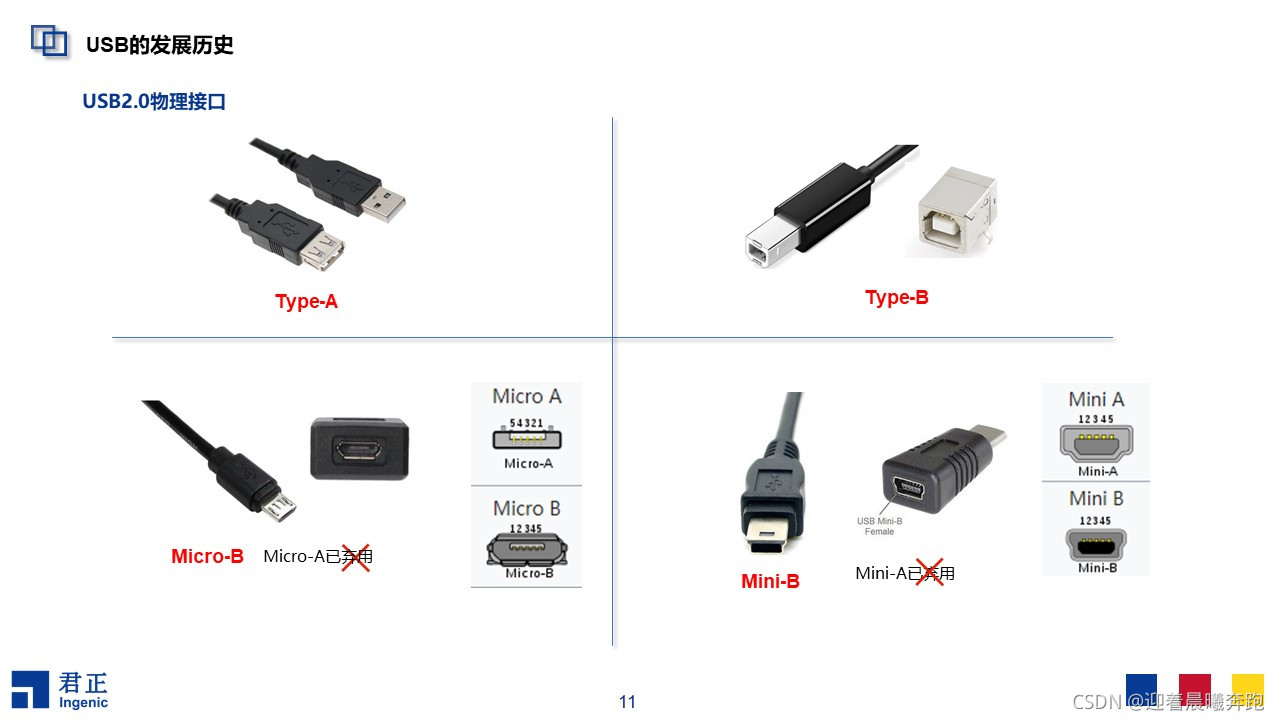

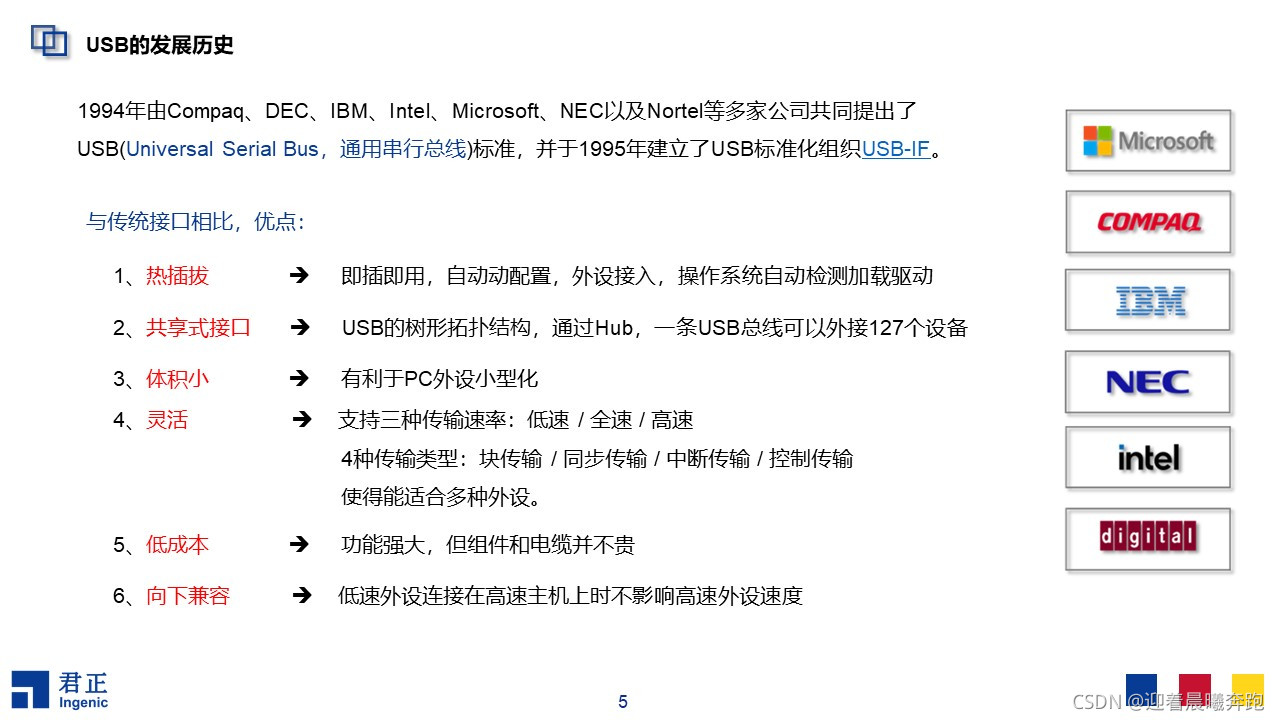

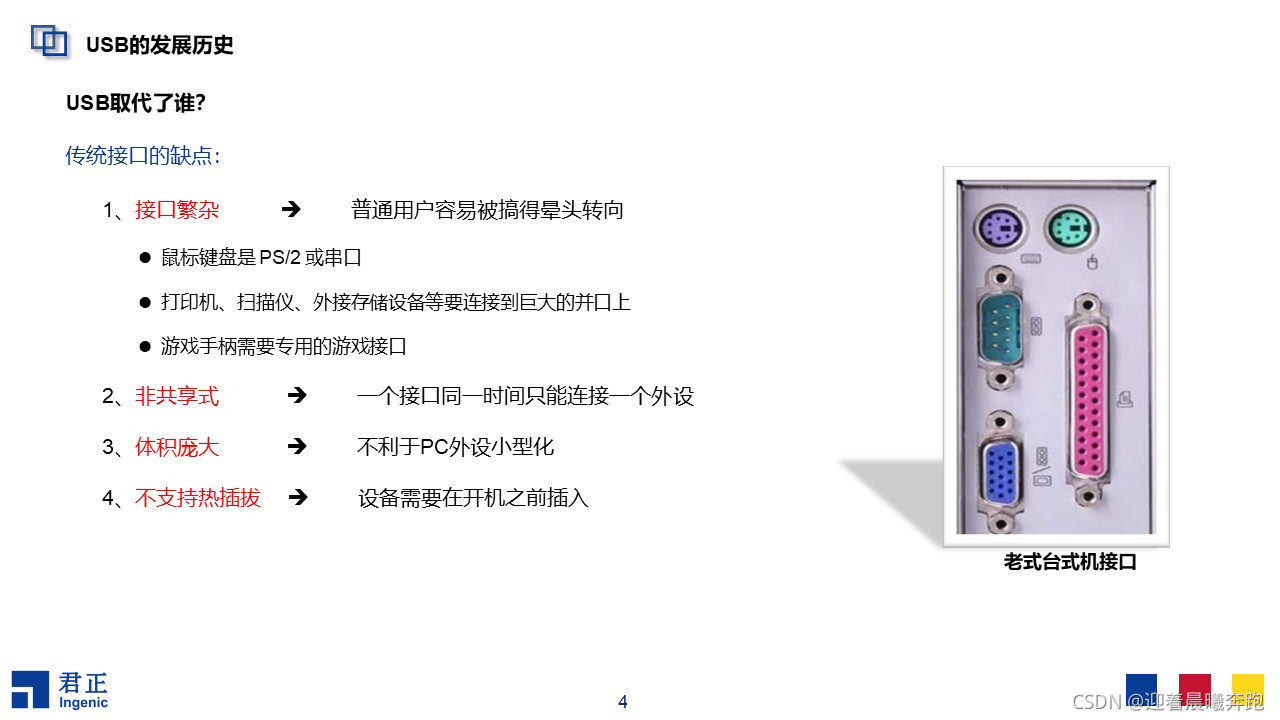

本文的内容是在公司内部做USB技术分享时所做的PPT，分享给需要的朋友，有需要PPT原件的可以csdn私聊我。
