HX711是一款专为高精度电子秤设计的24位A/D转换器，具有高集成度、快速响应和强抗干扰能力。它提供了可选择的差分输入通道，内置低噪声放大器和稳压电源，简化了系统设计并降低了成本。芯片支持简单数字控制和串口通讯，且能抑制电源干扰，适用于各种电子秤应用。

HX711简介

HX711是一款专为高精度电子秤而设计的24 位A/D 转换器芯片。与同类型其它芯片相比，该芯片集成了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。

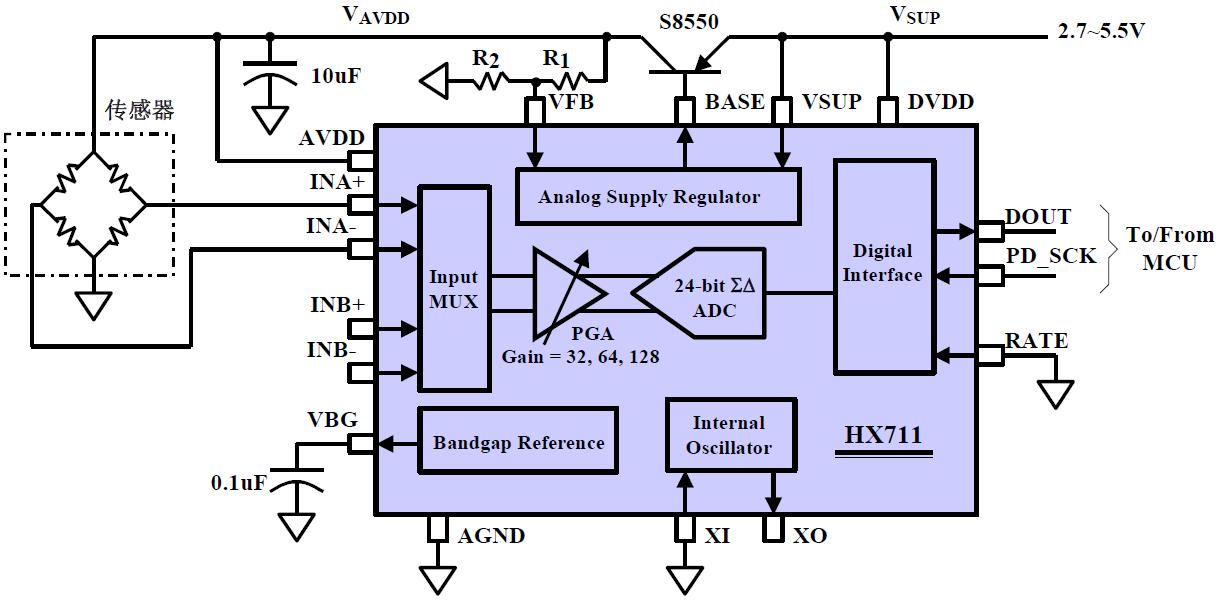

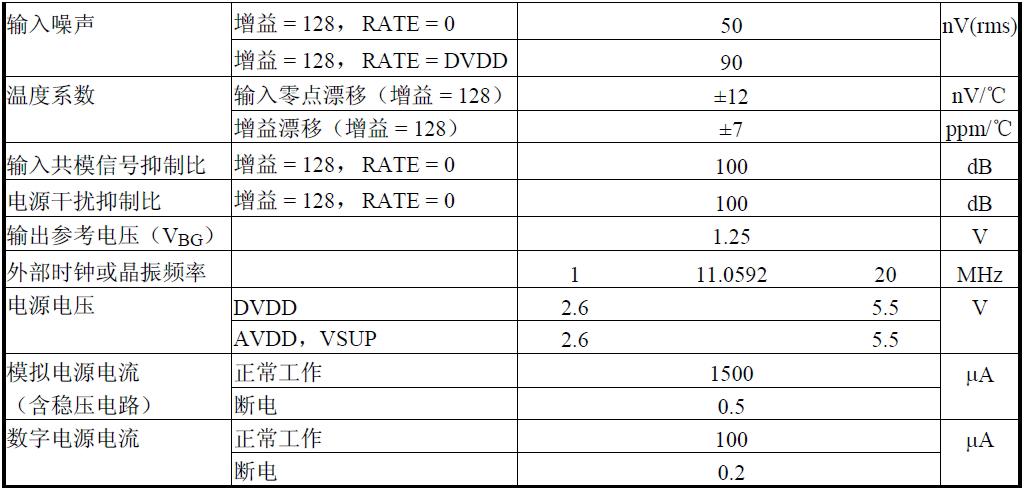

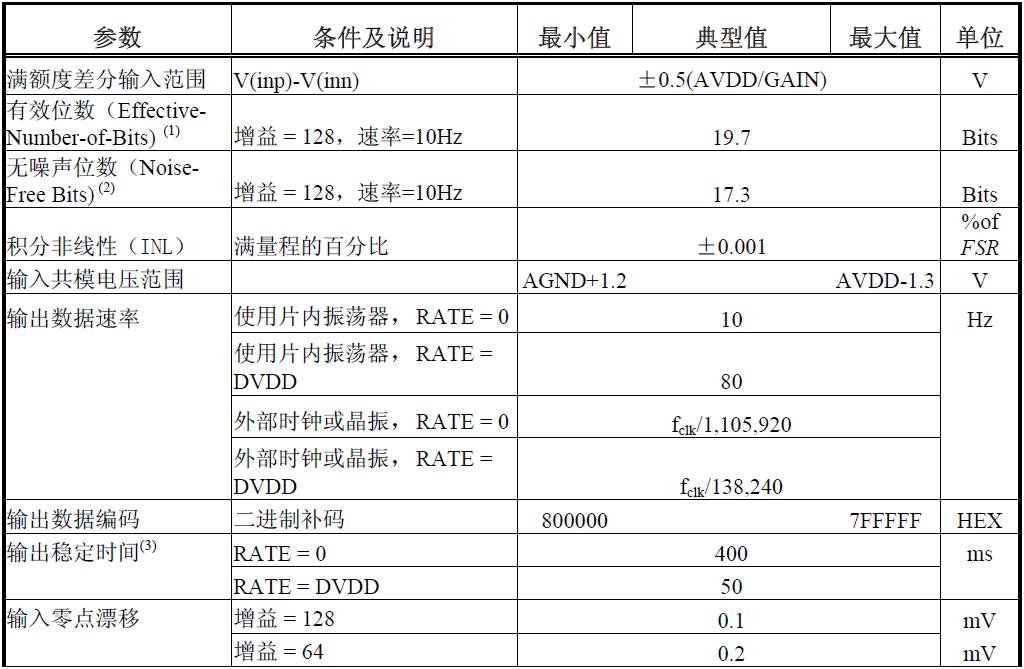

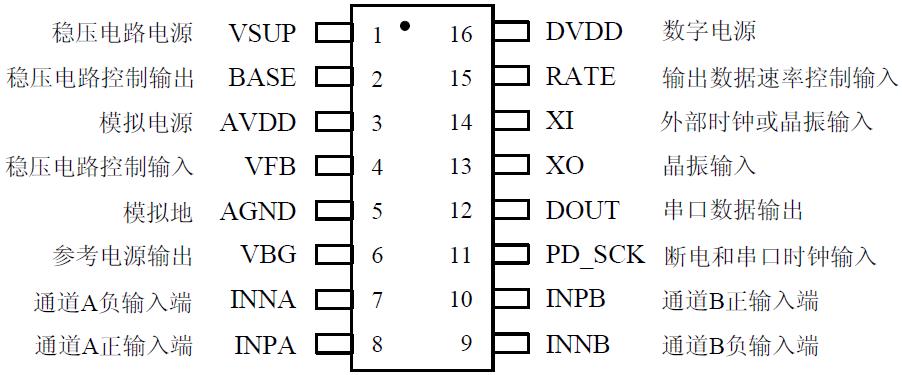

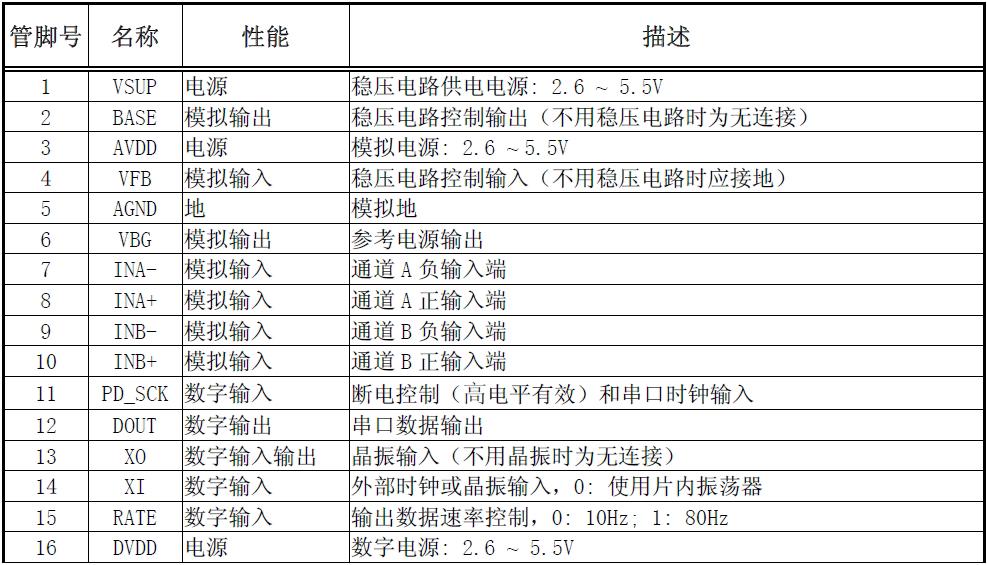

该芯片与后端MCU 芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A 或通道B，与其内部的低噪声可编程放大器相连。通道A 的可编程增益为128 或64，对应的满额度差分输入信号幅值分别为±20mV或±40mV。通道B 则为固定的32 增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D 转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始化过程。
