Kinetis系列Kv58处理器的JLink调试连接说明(JTAG+J-Link)

	NXP芯片调试大部分使用的是IAR平台,关于Keil平台的调试说明比较少.关于kinetis系列的openSDA的调试资料更少.
	这里简单说明一下基于keil平台调试Kv58的J-link连接方法.

一 硬件连接

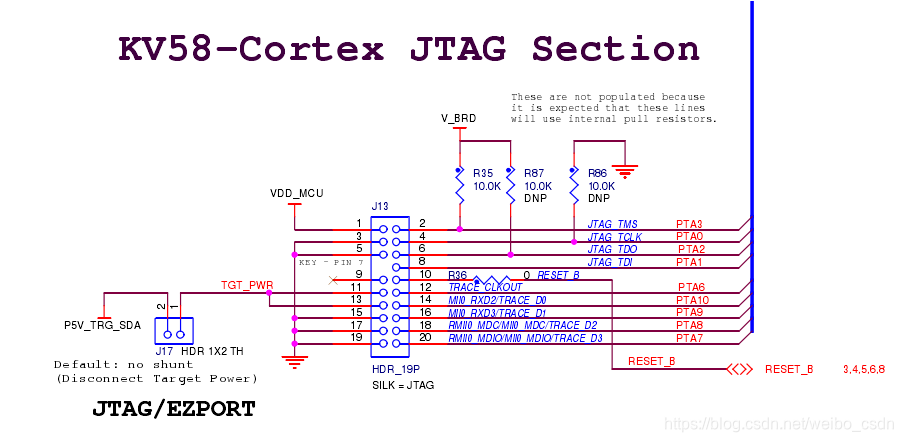

关于Kv58平台的JTAG引脚说明如图所示:

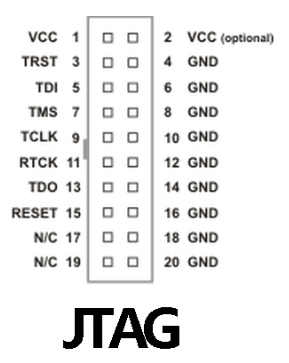

发现与常用20pin的JTAG引脚不一致:

这里通过转接板进行连接:
VDD_MCU(1)------VCC(2)
GND(3)--------------GND(4)
TMS(2)--------------TMS(7)
TCLK(4)------------TCLK(9)
TDO(6)--------------TDO(13)
TDI(8)----------------TDI(5)
RESET(10)---------RESET(15)

二 连接分析

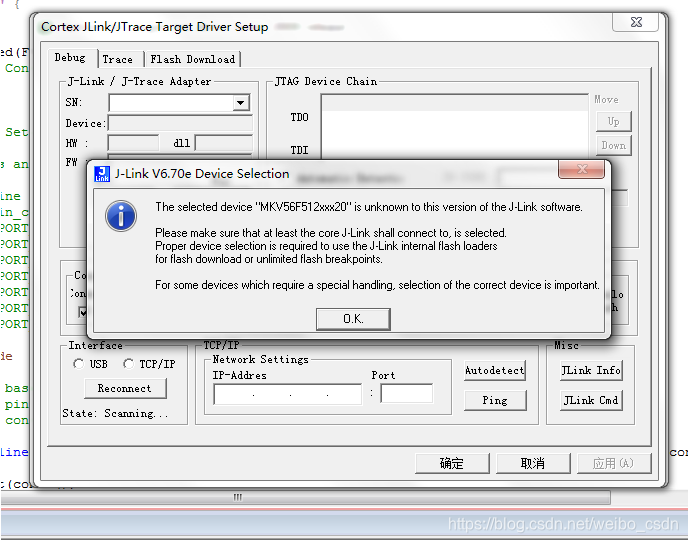

上电连接后，出现“the selected device MKV56F512xxx20 is unknown to this version of the j-link software”警告。

具体如下方示意图（openSDA/boot相关）：

点击ok
