学习 lvgl 的理解总结，如有错误，麻烦各位大佬帮忙指正

什么是 lvgl ？

lvgl 其实就是各种图形部件 Widget（如滑块、滚轮、按钮等）的集合库（GUI 库）。每个部件都是通过 API 函数创建（函数格式一般都是 lv_xxx_create( )，xxx 是部件名）。lv_obj_t 是部件类型，是结构体进行 typedef 后的重命名（可用来创建结构体或结构体指针，这个结构体内部具备所有部件的属性），因此，所有部件都具备一些共同属性，例如大小、颜色、位置、样式这些，只是不同部件其具体的参数可能不同

lvgl 采用了一定的面向对象编程的设计思想，我们操控的都是一个个别人事先为我们准备好编写好的部件（对象），如果想要使用部件，就得先创建部件需要调用部件创建函数（实例化），不像 C 是面向过程的编程，不管做什么都是从零开始（想使用部件也得从零开始编写出一个部件）。所有的对象都是在 lv_obj_t 这个结构体的基础上进行演变的，诞生各种不一样的部件

关于 lvgl 的屏幕

屏幕在 lvgl 中，是没有父类的基础对象，是 lvgl 初始化时就默认创建的部件，其他所有部件都是屏幕的衍生物（其他部件都继承于屏幕，屏幕是所有部件的父对象，准确说，屏幕是其他所有部件的最初父对象），如下：

Q：为什么说其他部件均继承于屏幕，或其他部件是屏幕的衍生物？

A：创建部件时，需要调用部件创建函数，部件创建函数有一个参数是 parent，即父对象，就是指定一个对象作为父对象，在父对象上创建生成一个部件，父对象是新部件的容器、是新部件的活动范围，没有父对象的话，新部件就无法出现（当然基础对象屏幕除外），如下：

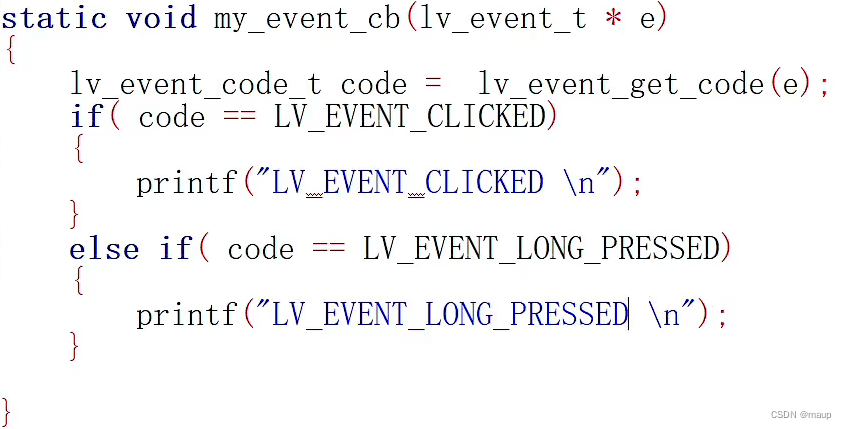

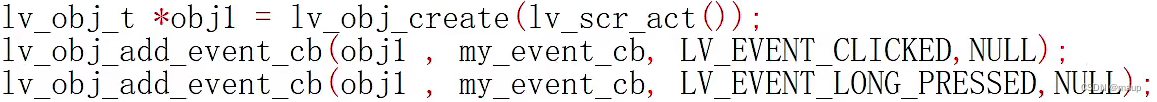

lv_obj_t * obj1 = lv_obj_create(lv_scr_act()); //创建部件 obj1，父对象是屏幕
lv_obj_set_size(obj1, LV_PCT(40), LV_PCT(40)); //设置 obj1 的宽度、高度
lv_obj_align(obj1, LV_ALIGN_CENTER, 0, 0); //以父对象作为参照物进行居中

lv_obj_t * obj2 = lv_obj_create(obj1); //创建部件 obj2，父对象是 obj1
lv_obj_set_size(obj2, LV_PCT(20), LV_PCT(20)); //设置 obj2 的宽度、高度
lv_obj_align(obj2, LV_ALIGN_CENTER, 0, 0); //以父对象作为参照物进行居中

可以看到，obj1 是在屏幕上创建的，位于屏幕内，也只能在屏幕内活动。obj2 是在 obj1 上创建的，位于 obj1 内，也只能在 obj1 内活动。

除屏幕外的所有部件，第一个创建的部件永远是以屏幕作为父对象才能被创建的。

部件的基本属性（所有部件都具备的属性）

一、大小

设置部件的宽度、高度的函数

lv_obj_set_width (obj, new_width)	设置 obj 部件的宽度
lv_obj_set_height (obj, new_height)	设置 obj 部件的高度
lv_obj_set_size (obj, new_ width, new_ height)	设置 obj 部件的宽度和高度
