这篇博客详细介绍了GPIO的复用功能和74HC573锁存器的使用。在Cubemx中配置时钟和GPIO，特别是强调了开漏输出和推挽输出的区别。在实际应用中，通过控制PD2来操作74HC573，实现对LED和LCD的驱动。同时，博主提醒注意代码编写时确保PD2为高电平以驱动LED，并且如何实现LED和LCD的交替控制效果。

要参考的资料

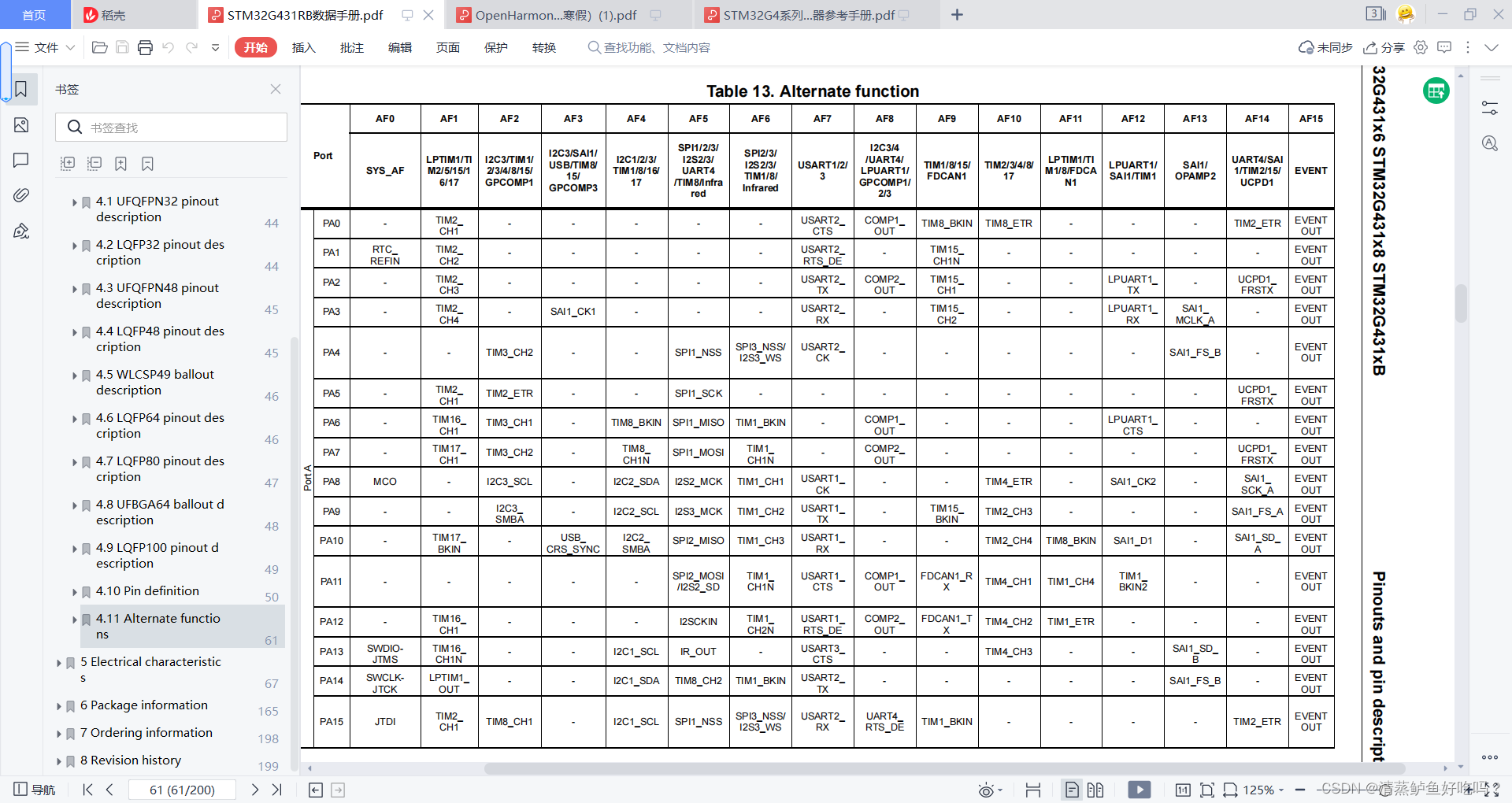

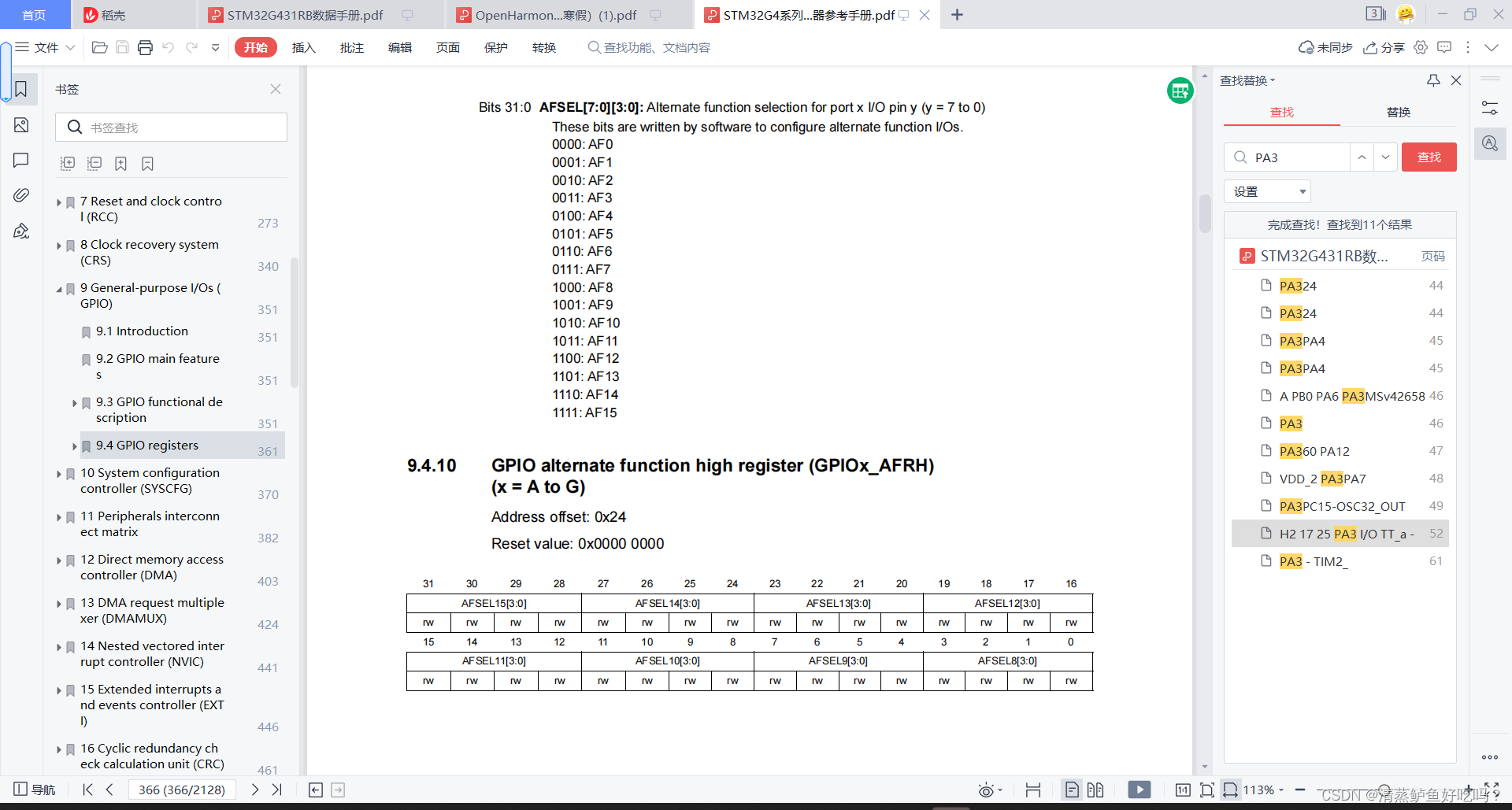

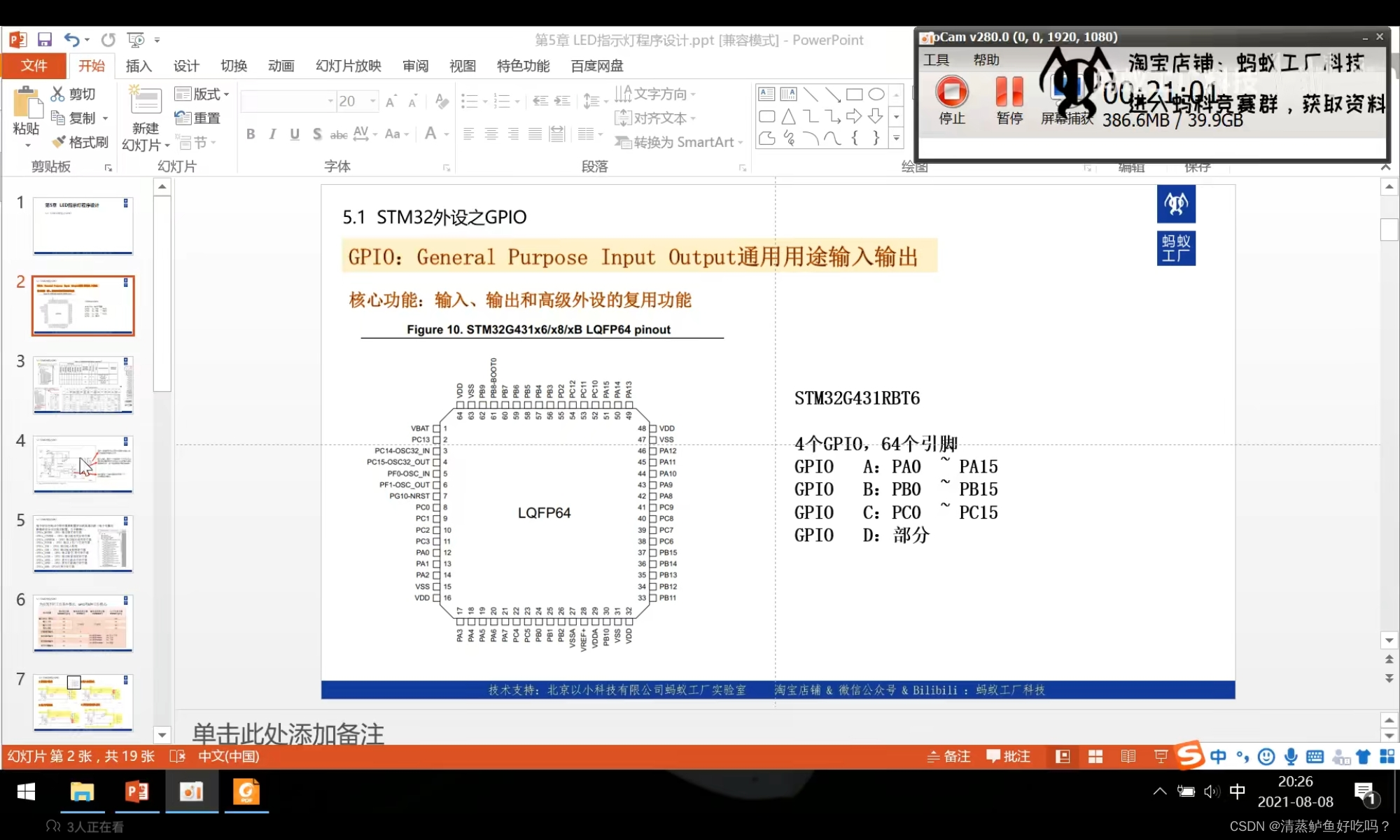

1.GPIO复用

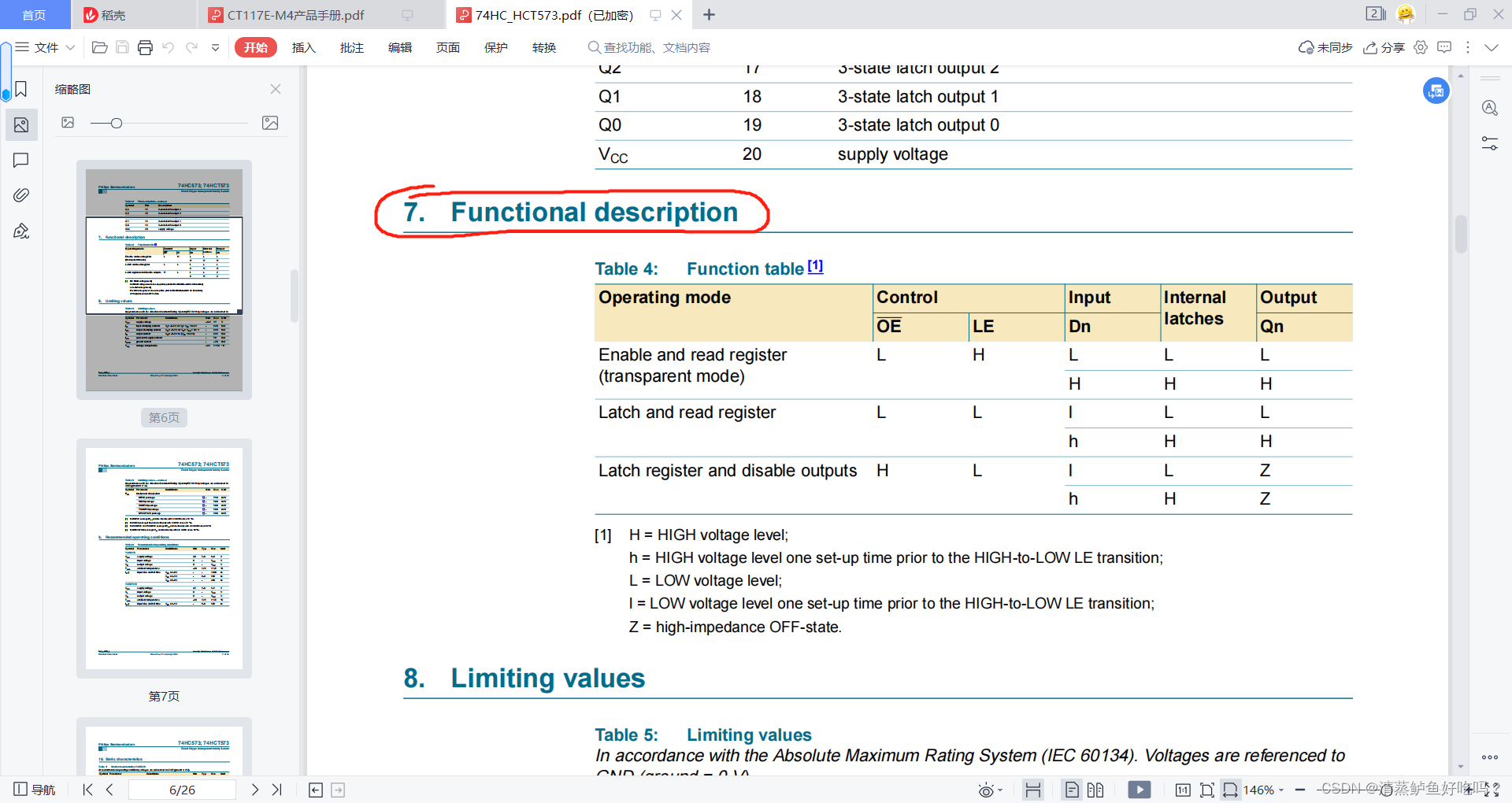

2.锁存器HC

OE#已经接了地(已经使能)，只需要控制 LE 即可控制 74HC573 的这个芯片是否锁

存。而 LE 接到了 PD2，换句话说，只要操作了 PD2，就可以操作 74HC573 了。

3.Cubemx配置

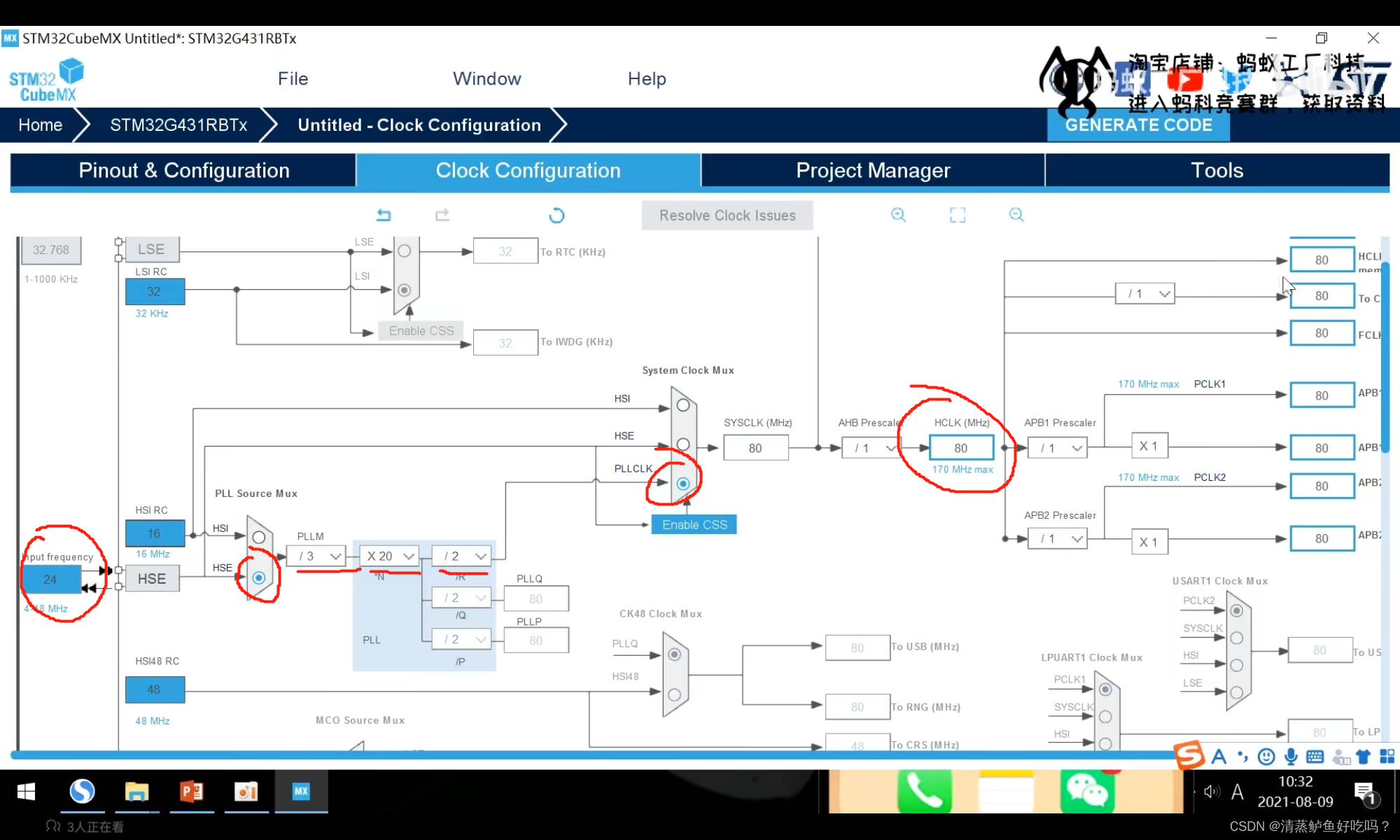

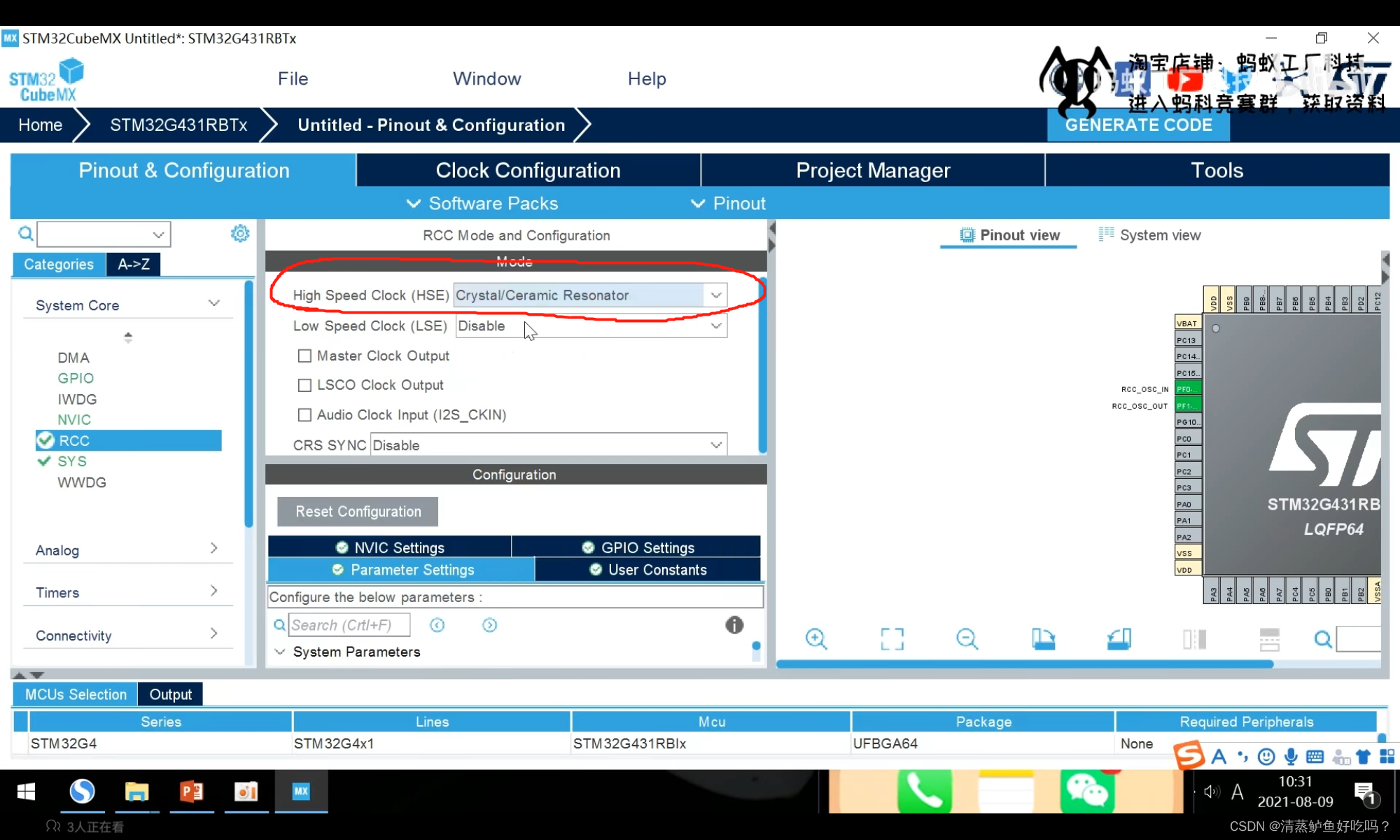

1）时钟配置

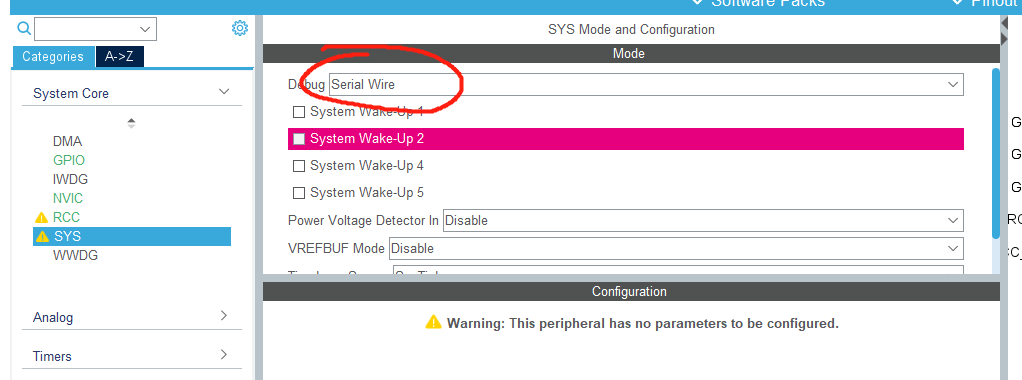

可选）debug配置

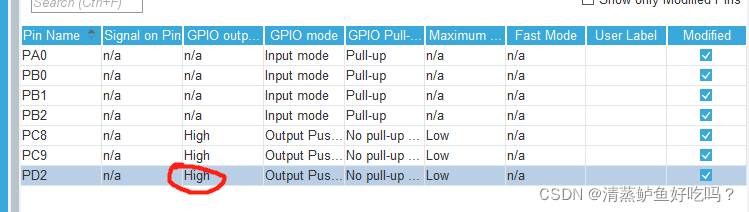

2）GPIO配置

开漏输出无法真正输出高电平，即高电平时没有驱动能力，需要借助外部上拉电阻完成对外驱动。

推挽输出的最大特点是可以真正能真正的输出高电平和低电平，在两种电平下都具有驱动能力。

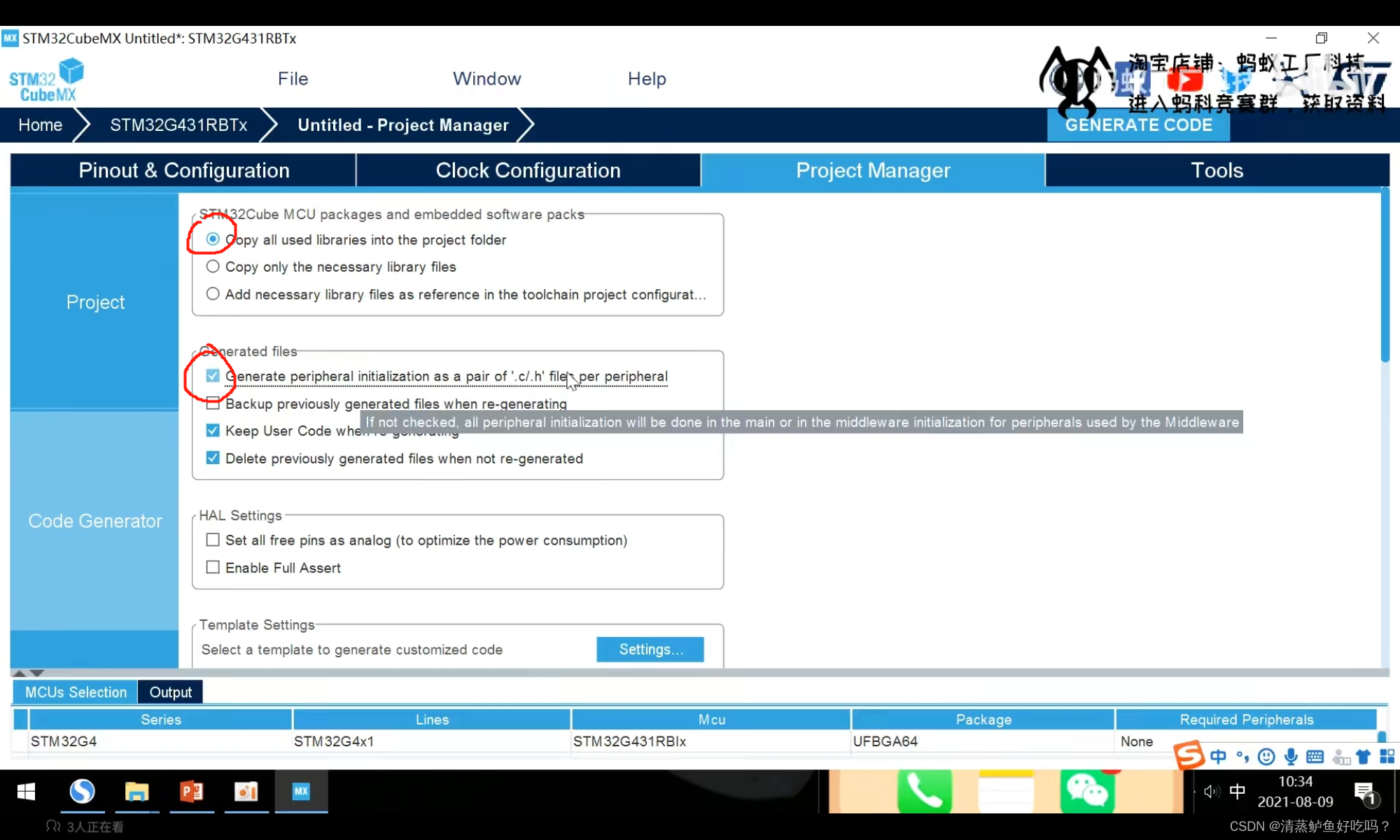

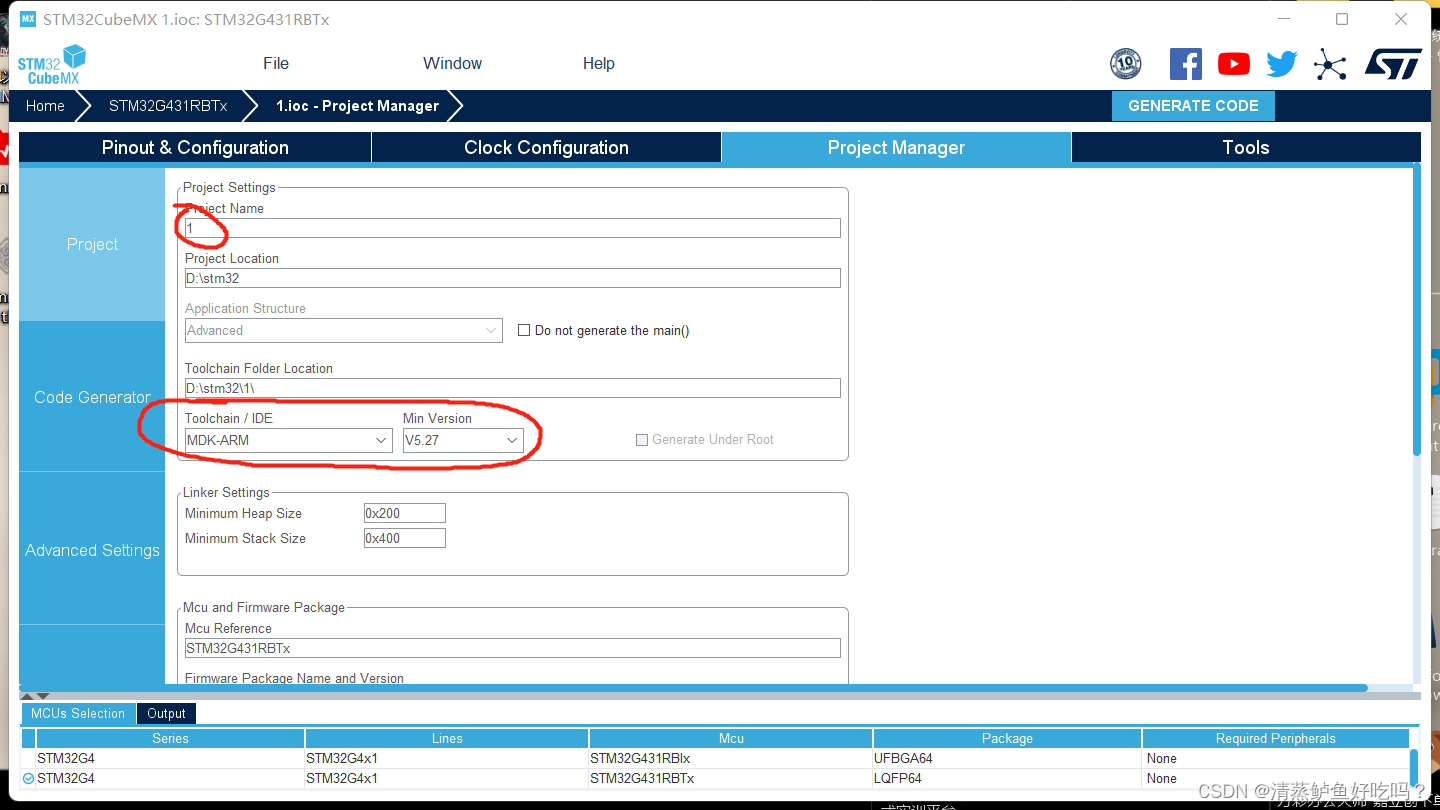

3）下载配置

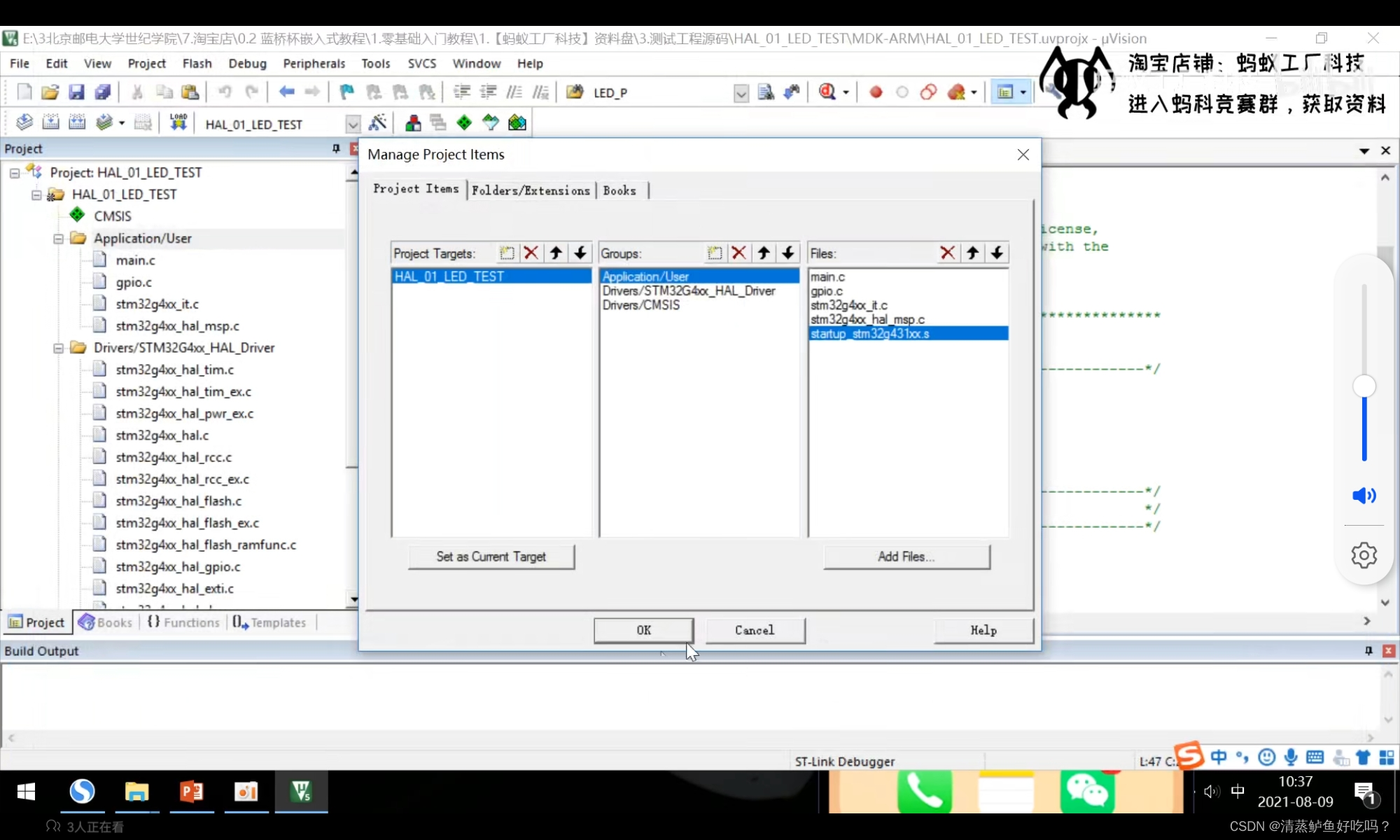

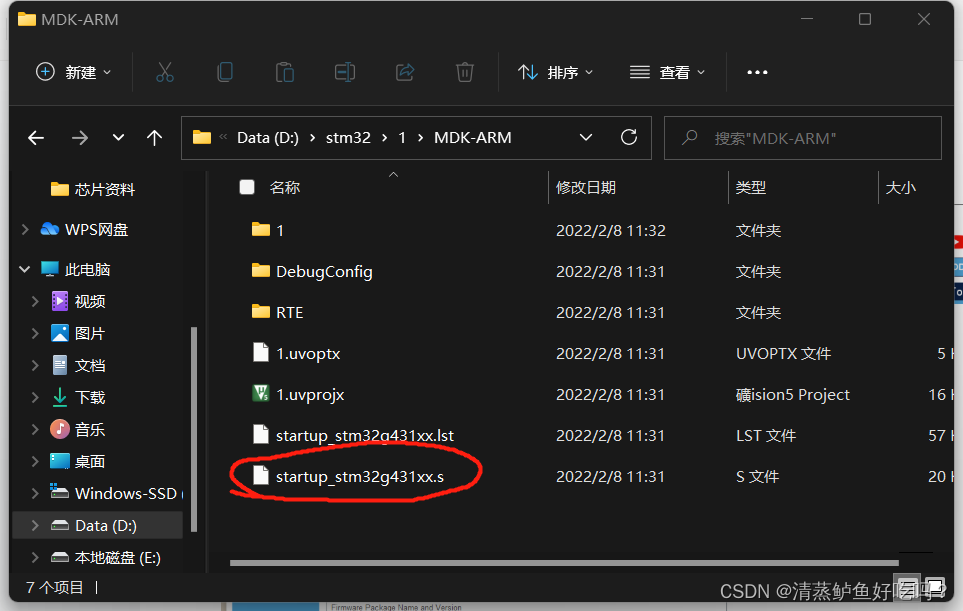

如果编译失败就是缺少启动文件，去考试文件夹找然后复制粘贴。keil也要记得加进去

代码编写

注意PD2一定要是高电平才能驱动LED，如果想要同时驱动LED和LCD就需要在while循环里轮流控制高低来制作虚假同时的效果（其实还是有先后的）

  /* USER CODE END 2 */
		HAL_GPIO_WritePin (GPIOD,GPIO_PIN_2,GPIO_PIN_SET);	//如果HAL库配置了高电平就不需要，我这里其实是多此一举
  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
//		HAL_Delay(500);
	HAL_GPIO_WritePin (GPIOC,GPIO_PIN_8,GPIO_PIN_RESET);	//RE低电平，SET高电平


    /* USER CODE BEGIN 3 */
  }
