1. my-room-in-3d中的电脑，电视，桌面光带发光原理

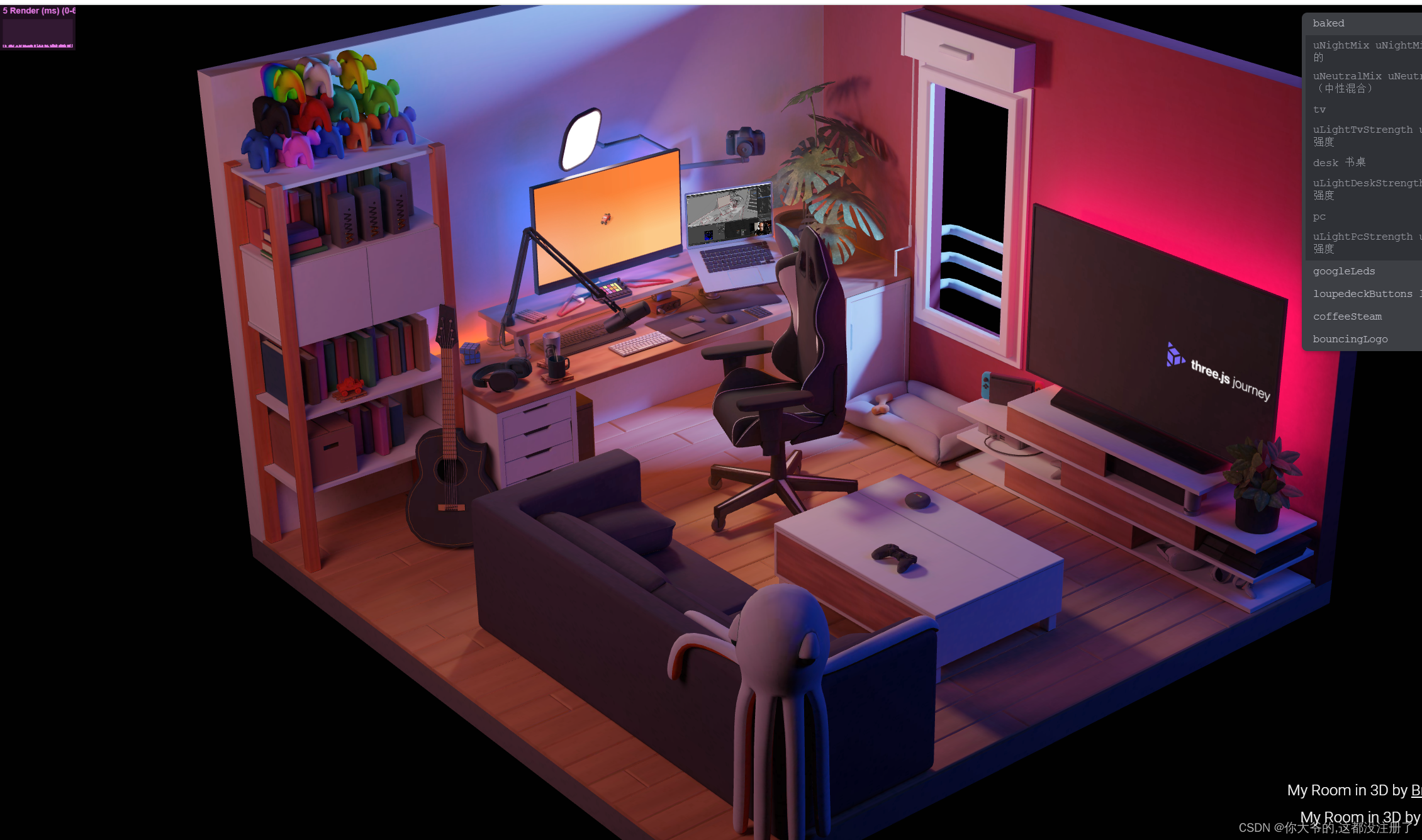

最近在github中，看到了这样的一个项目；
项目地址
在这里插入图片描述
我看到的时候，蛮好奇他这个光带时怎么做的。
最后发现，他是通过，加载一个 lightMap.jpg这个纹理来实现的

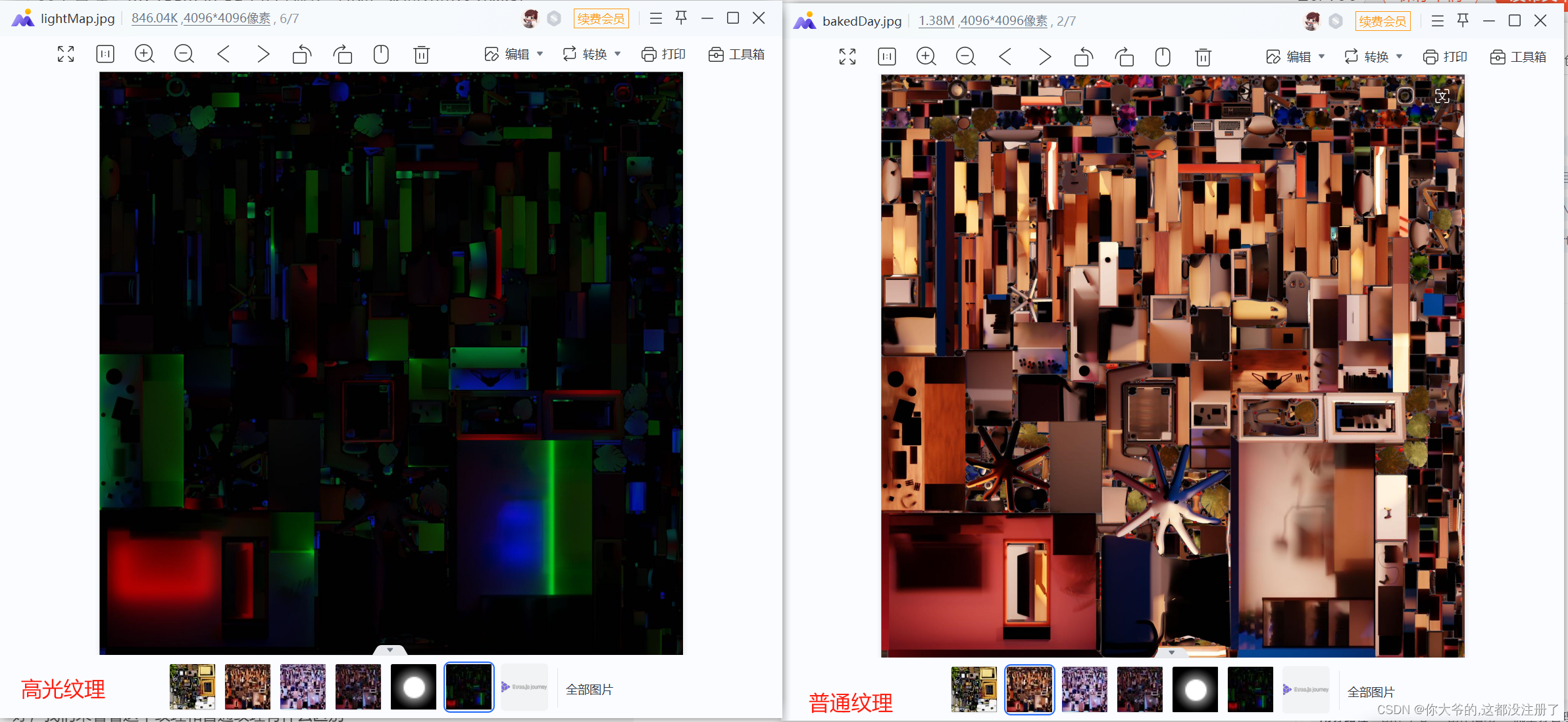

好，我们来看看这个纹理和普通纹理有什么区别

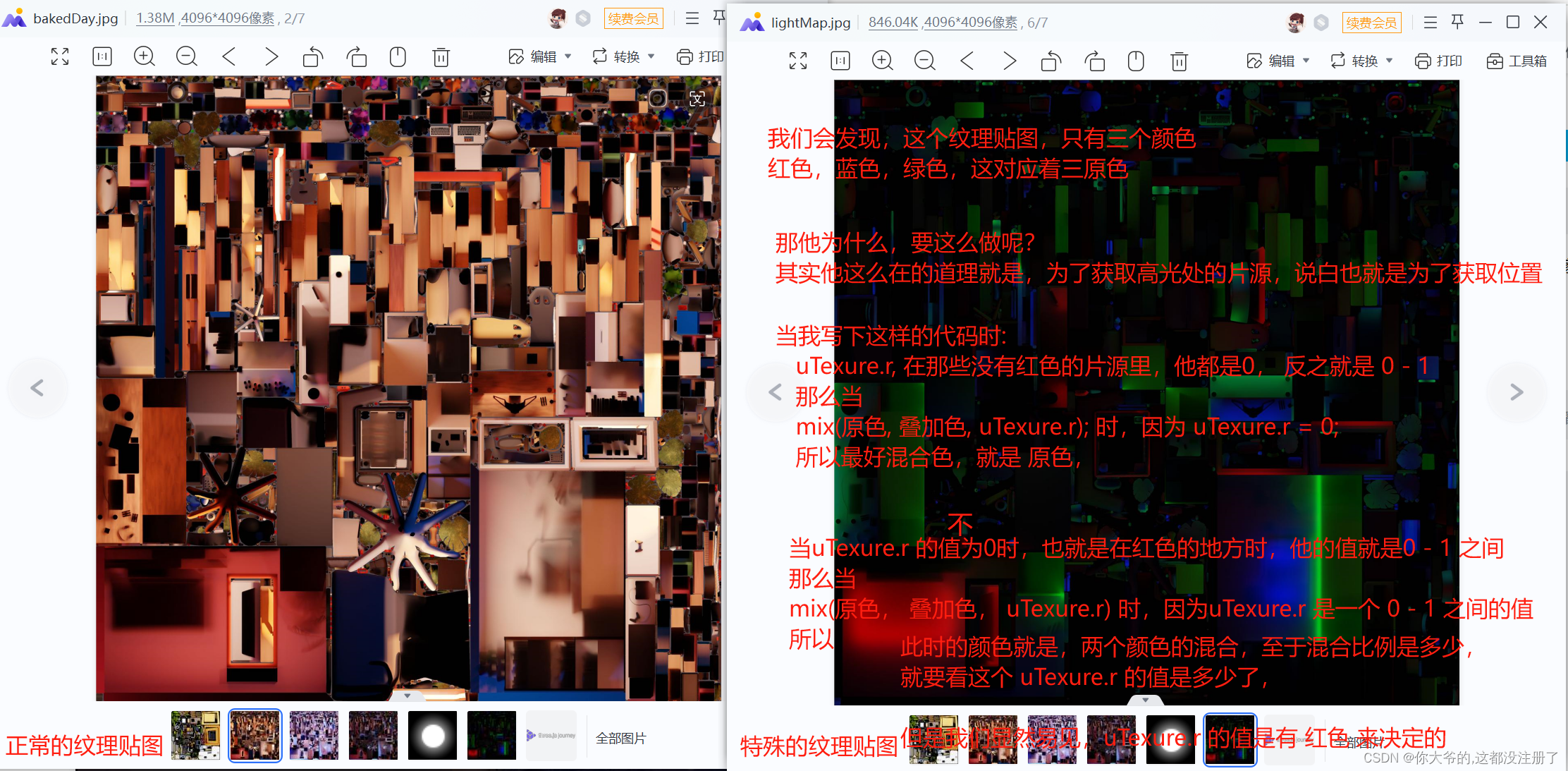

我们会发现，这个高光纹理，他的颜色就三种颜色，分别是：r(红色), g(绿色), b(蓝色)
这样的一个三元色，
那他为什么要这么做呢？

最后我们发现，他这么做的原因，是因为他这样可以获取到，需要高光处的片源的的位置信息。说白了，就是获取位置，这个纹理的效果，就是想打了个标记，可以告诉我们，此处的片源是需要高光的，需要特殊颜色的，需要特殊处理

知道了这些，这个高光效果就很简单了

uniform sampler2D lightMapTexture;

void main() {
    vec3 bakeDayColor = vec3(1.0, 1.0, 0.0); // 假设，这个是原本的颜色
    vec3 lightMapColor = texture2D(lightMapTexture, vUv).rgb; // 这个就是那个纹理的颜色
    vec3 macCoor = vec(0.5,0.3,0.65); // 假设这个是，Mac 电脑背后光的颜色
    float lightStrength = lightMapColor.r * 5.0; // 这里为什么是 lightMapColor.r 呢？这个要看lightMapTexture 这个纹理，在电脑处他是什么颜色的，我们此时假设他是 red的，那么就是 lightMapColor.r了

  // 关键的来了
 bakeDayColor = mix(bakeDayColor, macColor, lightStrength);
  gl_FragColor = vec4(bakedColor, 1.0);

}

这个就是最核心的代码。
在这里插入图片描述
