本文详细介绍了MLX90614红外非接触温度计的工作原理，包括其金属封装的集成芯片、低噪声放大器、17位模数转换器和数字信号处理单元。此外，还阐述了SMBus和PWM输出模式，以及如何通过SMBus接口进行数据读写，包括起始和停止信号、应答和非应答信号的生成。最后，提供了读取温度数据的软件流程和实验结果。

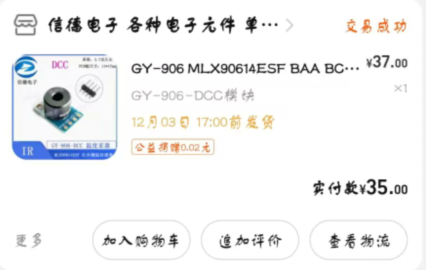

本次实验使用的测温模块型号GY-906-DCC模块，测距为10cm左右。

一、简介

MLX90614 是一款红外非接触温度计。TO-39 金属封装里同时集成了红外感应热电堆探测器芯片和信处理专用集成芯片。

由于集成了低噪声放大器、17 位模数转换器和强大的数字信号处理单元，使得高精度和高分辨度的温计得以实现。温度计具备出厂校准化，有数字 PWM 和 SMBus（系统管理总线）输出模式。

作为标准，配置为 10 位的 PWM 输出格式用于连续传送温度范围为-20…120 ˚C 的物体温度，其分辨率为 0.14 ˚C。POR 默认模式是 SMBus 输出格式。

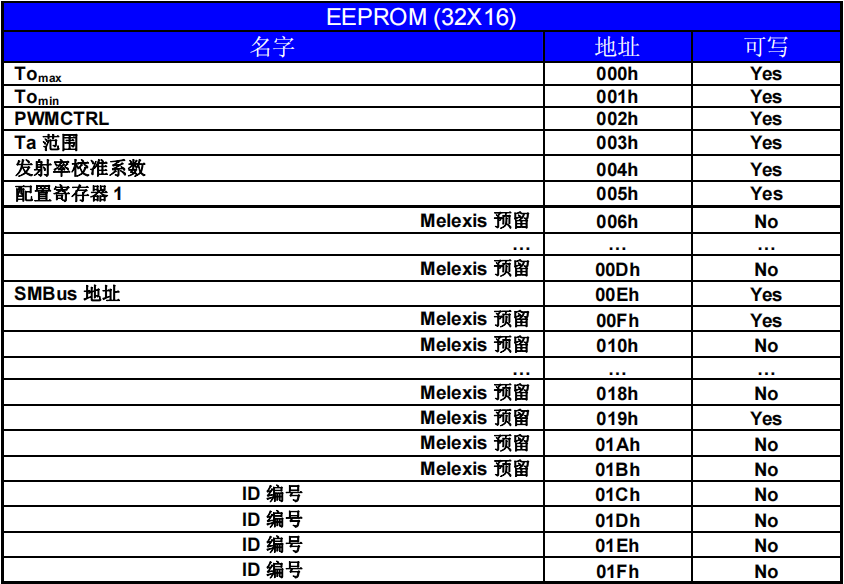

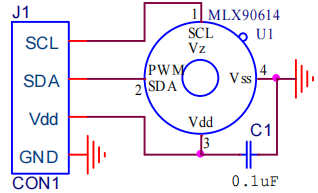

图1.典型应用电路图

（一）引脚定义和描述

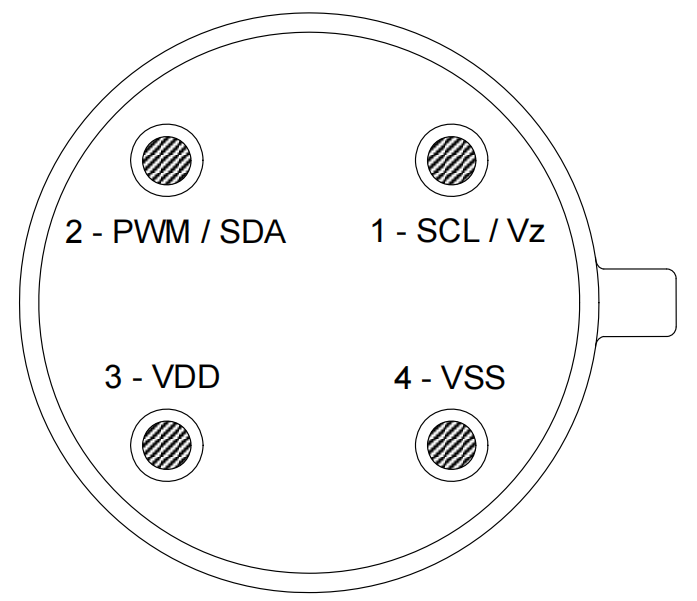

图2.顶视图

引脚名	功能
VSS	地。金属罐也连接到该引脚上。
SCL/Vz	两线通信协议的串行时钟信号。该引脚上的 5.7V 齐纳二极管用于连接外部双极晶体管以实现对器件高电源电压 8 …16V 的应用。
PWM/SDA	数字信号输入 / 输出。正常模式下该引脚以脉宽调制方式输出测量的物体温度。 SMBus 兼容模式下自动配置为开漏 NMOS。
VDD	外部电源电压。
