1主界面

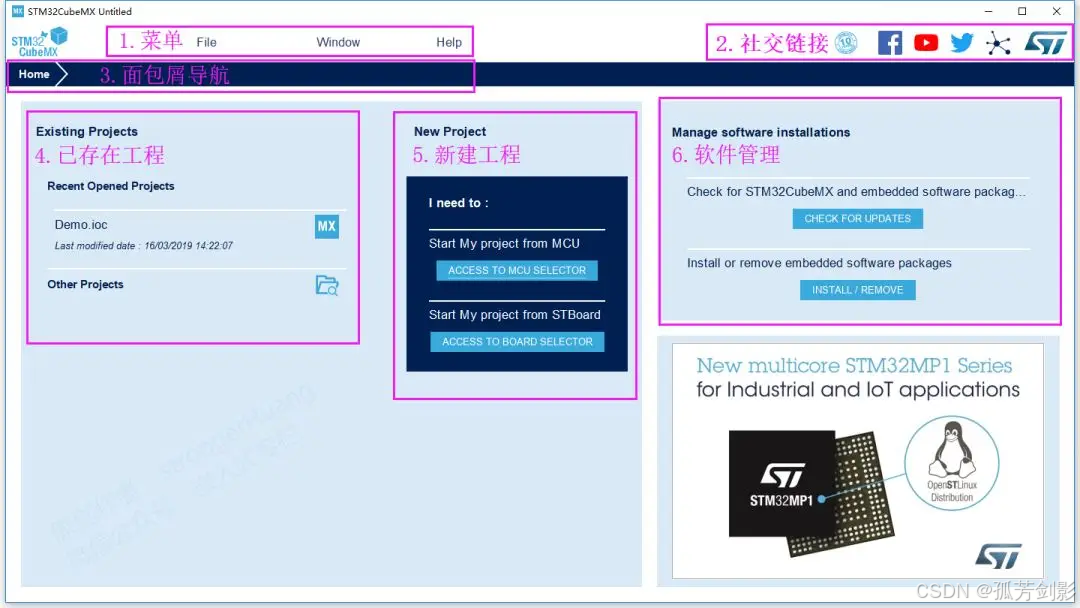

打开STM32CubeMX，呈现的界面大致如下图，界面比较简洁。我把它划分为六大板块。
在这里插入图片描述

1.菜单

STM32CubexMX V4版本（前面老版本）有很多功能做在菜单里面，但V5版本优化（删减）菜单，把一些常用功能做在相应界面里面了。

菜单内容后面会单独详细讲述。

2.社交链接

facebook（脸书）、youtube、twitter（推特）以及ST社区、官网信息等。

3.面包屑导航

这个名词可能很多人没听过，英文名叫Bread crumbs，中文名叫面包屑导航。当然，可以理解为导航栏。

进入配置界面，如下图：
在这里插入图片描述

4.已存在工程

Recent Opened Projects：最近打开的项目
Other Projects：打开其他已存在工程

5.新建工程

Start My project from MCU：从MCU开始我的项目
Start My project from STBoard：从ST开发板开始我的
