lvs-tun

LVS-TUN模式

lvs-tun模式简介

   转发方式：不修改请求报文的IP首部（源IP为CIP，目标IP为VIP），而在原IP报文之外再封装一个IP首部（源IP是DIP，目标IP是RIP），将报文发往挑选出的目标RS；RS直接响应给客户端（源IP是VIP，目标IP是CIP）

• 请求报文到达lvs服务器时，在原本的数据报文之外，再封装一个ip报文首部（源ip是DIP，目标ip是RIP）

• RS构建响应报文时：每个RS均配置一个VIP，但是每个RS可能不是在同一网段，lvs-tun模式经常使用在各个地区…各RS与lvs均配置VIP，不会造成地址冲突。

• 因为在请求报文的数据报文前面增加的IP首部（源IP是DIP，目标IP是RIP）可以实现跨网段传输，与lvs-dr不同，lvs-dr只更换其中的mac，因此不能实现跨路由。而此处，增加了一个数据报文ip首部，可以跨路由通信。

• RS的响应报文直接由RS返回给client，一般使用在异地调度的场景。

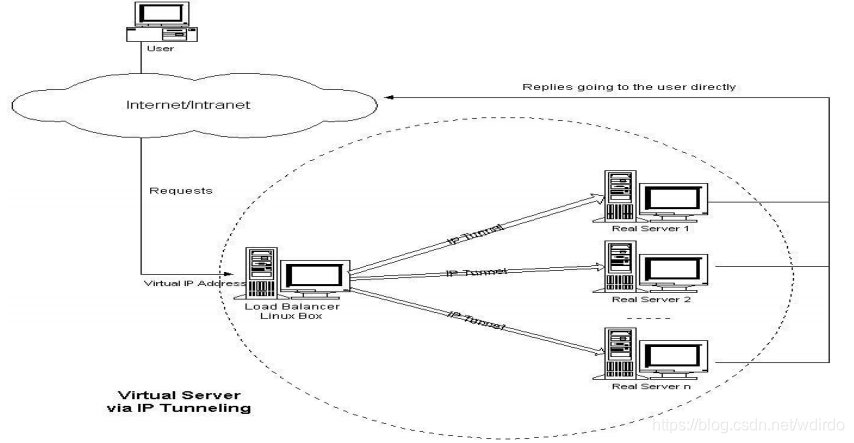

LVS-TUN体系结构

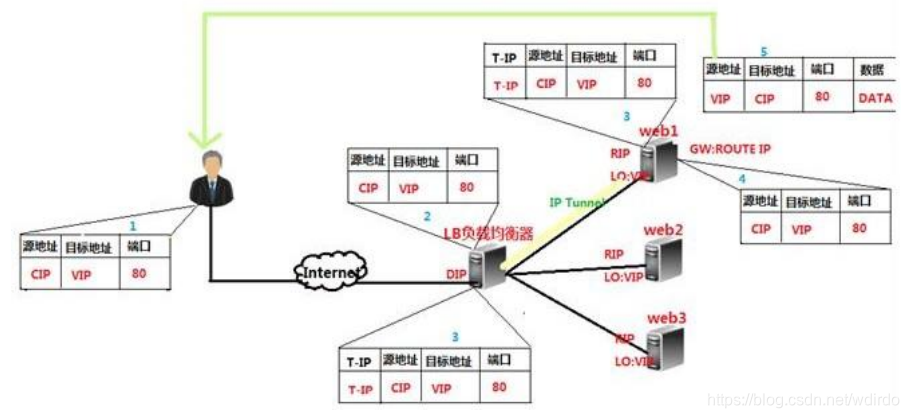

TUN模式IP包调度过程

lvs-tun模式的特点

• (1) DIP, VIP, RIP都应该是公网地址
• (2) RS的网关一般不能指向DIP
• (3) 请求报文要经由Director，但响应不经由Director
• (4) 不支持端口映射
• (5) RS的OS须支持隧道功能
• (5) 一般使用在异地调度的场景。
