简要介绍 GDAL 的架构、关键组件和功能

GDAL（地理空间数据抽象库，Geospatial Data Abstraction Library）是一个开源库，用于读取、写入和处理多种栅格和矢量地理空间数据格式。它为地理信息系统（GIS）提供了强大而统一的数据访问方式。。简要介绍 GDAL 的架构、关键组件和功能。

GDAL核心架构

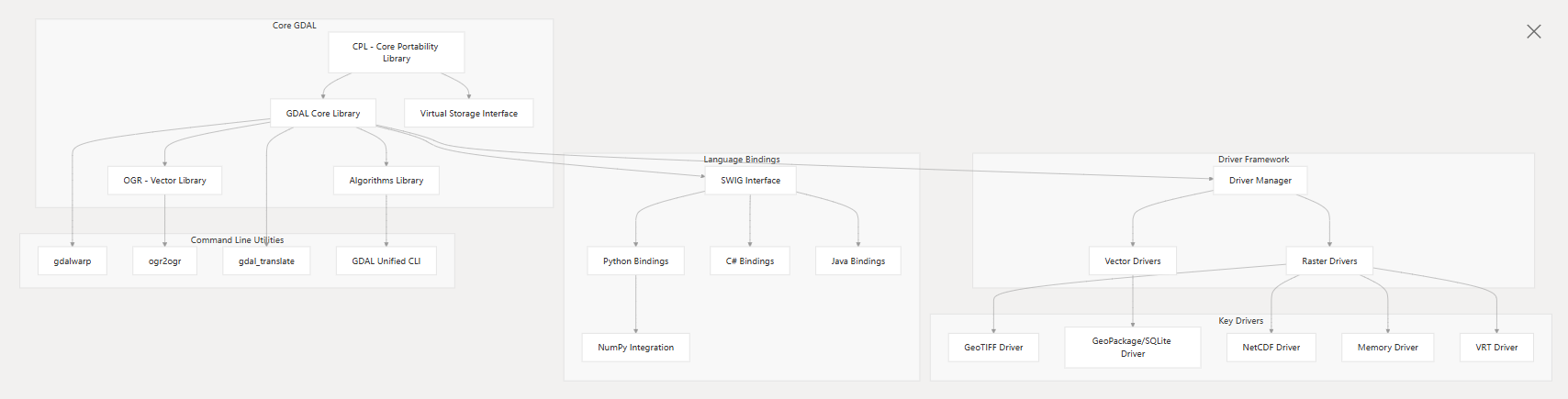

GDAL 由多个相互连接的子系统组成，它们协同工作，提供全面的地理空间数据处理功能。其核心架构包括栅格 (GDAL) 和矢量 (OGR) 处理组件，以及用于可移植性、算法和虚拟文件系统的支持库。

关键组件

GDAL 的架构可分为以下几个核心部分：

1. 1. 核心库（Core GDAL Library）

   • 提供统一的数据模型和 I/O 接口

   • 使用 CPL（Core Portability Library）实现平台兼容性

   • 包含虚拟文件系统（Virtual File Interface）

   2. 矢量与栅格支持

   • OGR（矢量库）：支持 GeoJSON、Shapefile、PostGIS 等矢量格式

   • 栅格模块：支持 GeoTIFF、NetCDF、HDF5、JPEG2000 等格式

   3. 驱动框架（Driver Framework）

   • 插件式架构，支持加载多个驱动

   • 包括矢量驱动和栅格驱动

   • 常用驱动如：GeoTIFF、NetCDF、VRT、Memory、SQLite/GPKG

   4. 算法库（Algorithms Library）

   • 提供数据重采样、投影变换、图像滤波、统计计算等功能

   5. 语言绑定（Language Bindings）

   • SWIG 接口支持多语言访问，如 Python、C#、Java

   • Python 绑定广泛应用于自动化处理和数据分析

   6. 命令行工具（Command Line Utilities）

   • 如 gdalwarp（重投影）、ogr2ogr（矢量转换）、gdal_translate（格式转换）等工具

数据交互过程

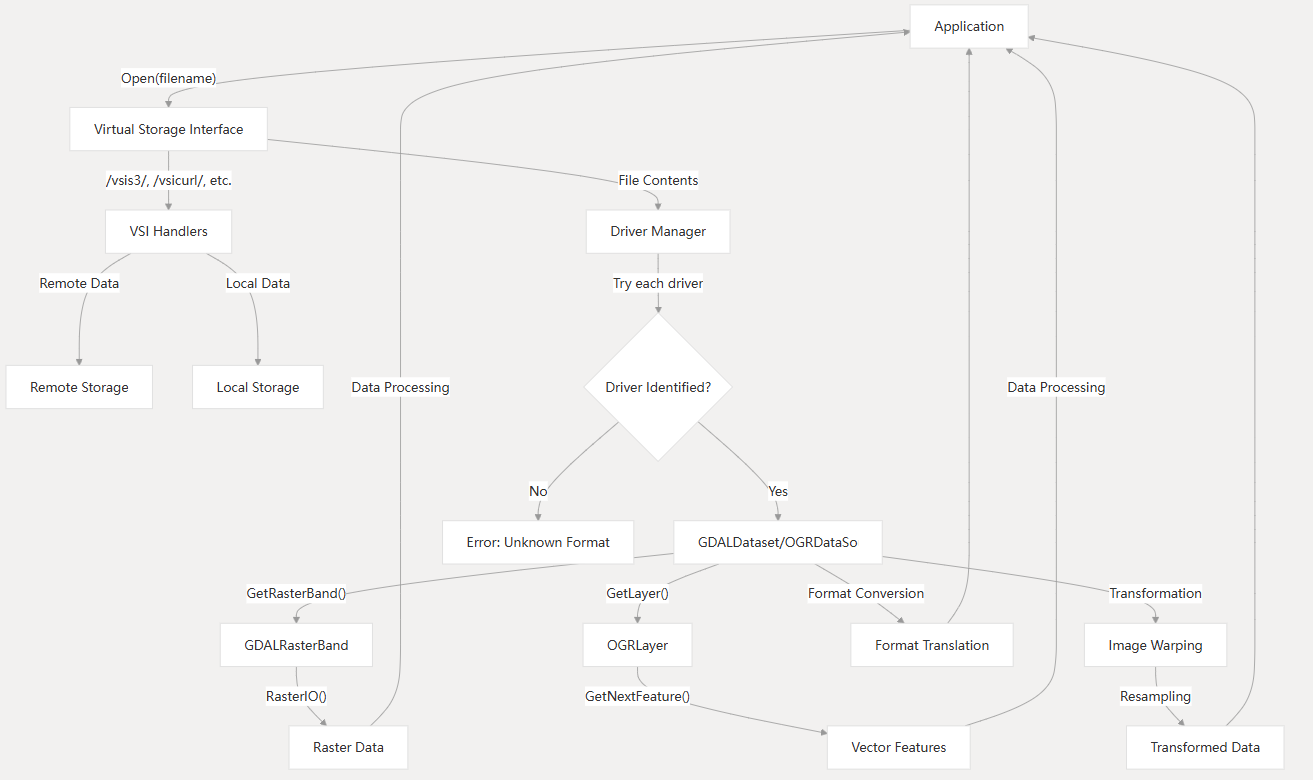

下图展示了应用程序如何通过 GDAL 的抽象层与地理空间数据交互：

栅格数据模型

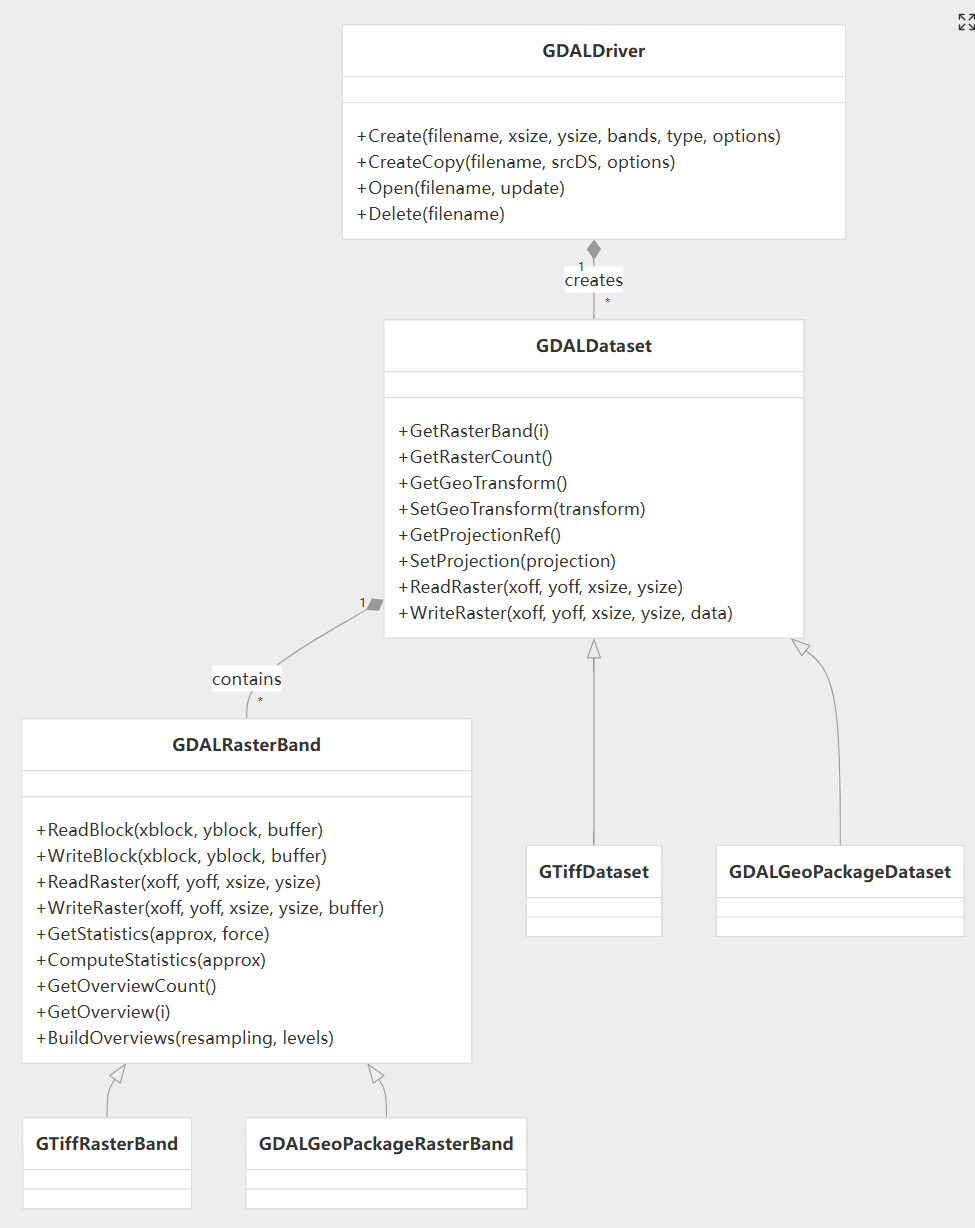

GDAL 使用分层模型来访问栅格数据：

矢量数据模型（OGR）

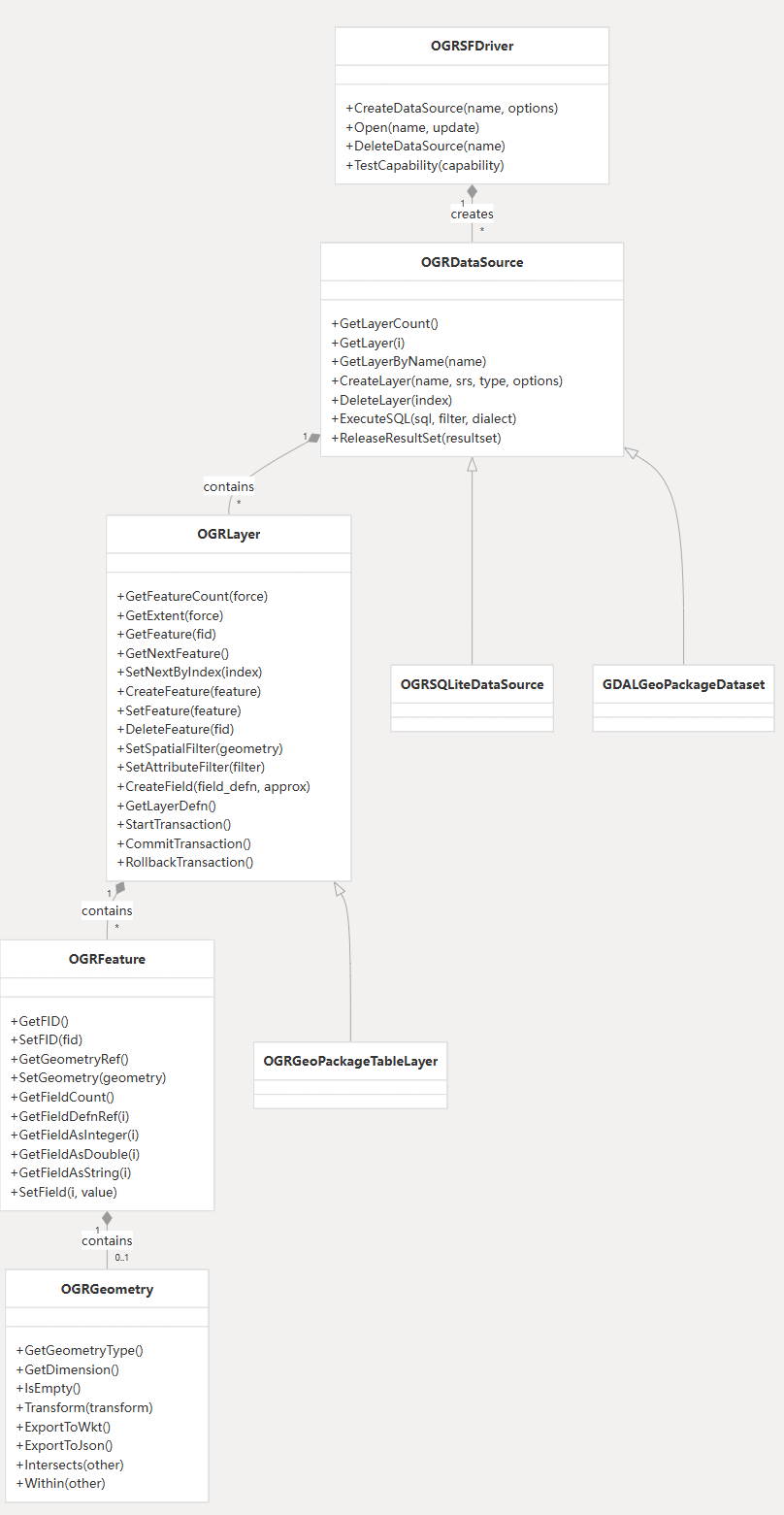

OGR 为矢量数据提供了类似的分层模型：

关键格式驱动程序

GDAL 通过其驱动程序架构支持多种地理空间格式。以下是主要格式驱动程序：

GeoTIFF（GTiff）

GeoTIFF 是地理参考栅格图像的主要格式，其功能包括：

• 支持各种压缩方法（LZW、DEFLATE、JPEG、WEBP）

• 多分辨率访问的内部和外部概览

• 云优化 GeoTIFF (COG) 创建

• 地理空间元数据处理

• 支持各种位深度和数据类型

GPKG

GeoPackage 是基于 SQLite 的 OGC 标准，可以存储栅格和矢量数据：

• 基于 SQLite 的格式，具有空间扩展

• 支持栅格图块和矢量特征

• 内置空间索引

• 标准化元数据表

云优化 GeoTIFF (COG)

COG 是一种针对云和 Web 访问进行了优化的 GeoTIFF 格式：

• HTTP 范围请求支持部分文件访问

• 内部瓷砖组织与概览

• 页脚带有与图块的偏移，以便快速访问

• 用于并行处理的结构元数据

Python 集成

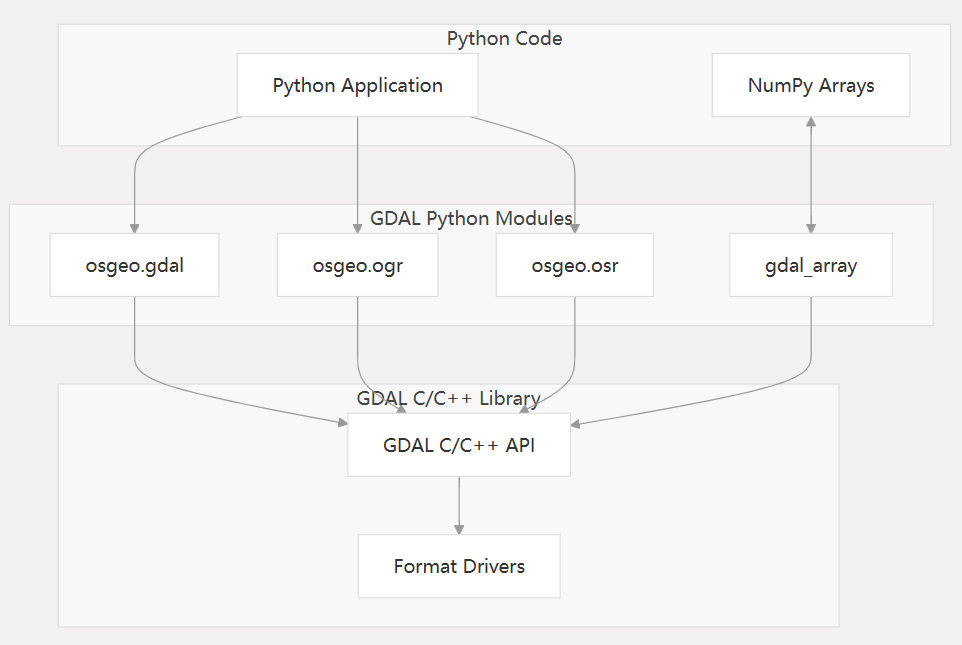

GDAL 通过 SWIG 提供全面的 Python 绑定：

常见操作

操作	栅格（GDAL）	矢量（OGR）
打开数据集	GDALOpen()	OGROpen()
创建数据集	GDALDriver::Create()	OGRSFDriver::CreateDataSource()
复制数据集	GDALDriver::CreateCopy()	OGRSFDriver::CopyDataSource()
读取数据	GDALRasterBand::ReadRaster()	OGRLayer::GetNextFeature()
写入数据	GDALRasterBand::WriteRaster()	OGRLayer::CreateFeature()
空间参考	GetProjectionRef()，SetProjection()	OGRLayer::GetSpatialRef()，SetSpatialRef()
转型	GDALCreateGenImgProjTransformer()	OGRGeometry::Transform()
过滤	不适用	OGRLayer::SetSpatialFilter()，SetAttributeFilter()
统计数据	GDALRasterBand::GetStatistics()	OGRLayer::GetFeatureCount()
概述	GDALRasterBand::BuildOverviews()	不适用

命令行实用程序

GDAL 提供了许多用于数据处理的命令行实用程序：

• gdalinfo：显示有关栅格数据集的信息

• gdal_translate：在格式之间转换栅格数据

• gdalwarp：重新投影栅格数据

• gdalbuildvrt：创建虚拟数据集

• gdaladdo：向栅格数据集添加概览

• ogrinfo：显示有关矢量数据集的信息

• ogr2ogr：在格式之间转换矢量数据

• gdal：统一命令行界面（在新版本中引入）

结论

GDAL 是一个用于处理地理空间数据的综合库，其架构灵活，基于抽象数据模型和特定格式的驱动程序。

其统一的 API 允许应用程序处理多种数据格式，而无需编写特定格式的代码，同时其专用功能可处理地理空间数据的复杂性，例如投影、变换和元数据。

该库广泛应用于 GIS 软件、遥感应用、Web 地图服务以及涉及空间数据的科学计算。
