微信tiny框架介绍

     微信对国人而言,想必大名鼎鼎,活跃用户数已经突破6.5亿,足以说明这款应用的生命力。但是使用人数众多,不代表微信的API设计优异,有过微信公众号开发经验的人,想必复杂的报文,众多的服务API以及各种公众号资源与权限设置搞得头痛。其实Tiny框架设计理念之一就是简化开发人员的工作,设计Tiny微信框架可以一定程度上减少一般开发人员的难度。

     前段时间本人写过一篇博文《微信框架的几个层次》,提到了十个层级,介绍之前先说一下微信的消息通讯机制,主要分为被动推送和主动请求两种模式

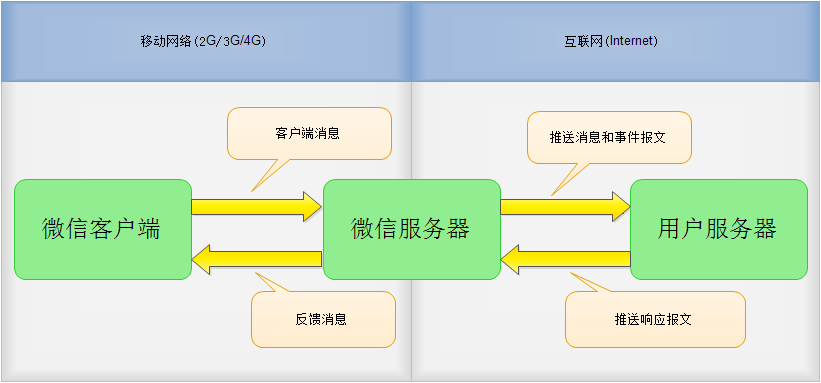

      一、被动推送模式。此时微信服务器是通讯发起方,用户服务器是通讯接收方。



     这种模式下推送报文分两类:消息和事件。如用户在微信客户端发送的文本消息、图片消息在通讯层面上就是消息报文;而事件报文一般用于处理异步响应,比如用户点击微信菜单触发菜单事件等。

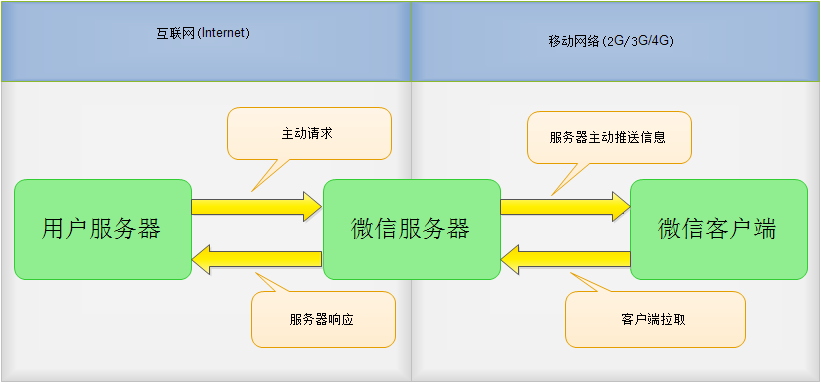

     二、主动请求模式。此时用户服务器是通讯发起方,而微信服务器则是通讯接收方。



      主动请求场景很多,微信开发平台提供的大部分API都是这种模式,如自定义菜单、素材管理、支付等。而微信服务器与微信客户端之间的数据更新有以下两种方式:


  1. 服务器主动推送信息。如微信的群发消息接口,在用户服务器触发群发消息后,由微信服务器往目标客户端主动推送消息。
  2. 客户端拉取信息。如自定义菜单的管理接口,在用户服务器修改了自定义菜单的内容后,微信服务器并不会主动推送内容,而是由微信客户端发现缓存过期后,自行向微信服务器请求更新。

     Tiny微信框架的核心接口如图所示:

 以上接口涵盖了微信通讯、报文转换、消息接收和发送、上下文会话、业务处理等诸多方面,接口说明如下:


接口
接口说明
WeiXinConnector 微信连接管理,管理接收消息和请求消息,同时保持微信的通讯信息(验证令牌和JS访问票据等)
WeiXinContext 微信上下文环境,支持保存微信的用户会话,也可以记录各个业务处理器的操作结果。
WeiXinConvert 微信消息/结果转换统一接口,支持优先级排序
WeiXinHandler 微信业务处理器,支持按优先级排序。按类型可以分为发送和接收处理器。开发人员需要扩展该接口实现业务逻辑。
WeiXinManager 微信配置管理器,负责加载微信API接口相关参数,和渲染微信URL。
WeiXinReceiver 微信接收消息器,负责接收微信服务器推送过来的消息和事件,WeiXinConnector委托其接收消息。
WeiXinSender 微信发送消息器,负责发送消息和上传文件到微信服务器,并处理响应,WeiXinConnector委托其发送消息。
WeiXinSession 微信用户会话,目前以微信的openId做主键。
WeiXinSessionManager 微信会话管理器,负责新增、修改和清理微信用户会话。


第一层次:通信处理


微信的服务主要是基于HTTP协议,安全通过访问令牌(access_token)保证;少数业务场景使用HTTPS加密协议,甚至涉及安全证书,例如微信商户的支付接口。

Tiny微信框架的通讯处理由WeiXinConnector总调度,接口定义如下:


?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
public interface WeiXinConnector {

     /**
      * 默认的bean配置名称
      */
     public static final String DEFAULT_BEAN_NAME= "weiXinConnector" ;

     public static final String ACCESS_TOKEN= "ACCESS_TOKEN" ;

     /**
      * 获取当前的管理号客户端信息
      * @return
      */
     Client  getClient();

     /**
      * 获得微信消息发送者,负责往微信服务器发送消息
      * @return
      */
     WeiXinSender getWeiXinSender();

     /**
      * 获得微信消息接收者,负责解析微信服务器推送过来的消息
      * @return
      */
     WeiXinReceiver getWeiXinReceiver();

     /**
      * 获取微信的会话管理者
      * @return
      */
     WeiXinSessionManager  getWeiXinSessionManager();

     /**
      * 获取微信验证令牌
      * @return
      */
     AccessToken getAccessToken();

     /**
      * 获得微信的JS访问票据
      * @return
      */
     JsApiTicket getJsApiTicket();

     /**
      * 发送微信消息
      * @param message
      */
     void send(ToServerMessage message);

     /**
      * 上传微信文件
      * @param upload
      */
     void upload(WeiXinHttpUpload upload);

     /**
      * 接收微信消息
      * @param request
      * @param response
      */
     void receive(HttpServletRequest request,HttpServletResponse response);

}


具体到底层的HTTP和HTTPS协议通讯,org.tinygroup.weixinhttp工程提供了业务接口WeiXinHttpConnector实现具体的协议通讯。


?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
public interface WeiXinHttpConnector {

     /**
      * 默认的bean配置名称
      */
     public static final String DEFAULT_BEAN_NAME= "weiXinHttpConnector" ;

      /**
      * 用get方式访问微信URL
      *
      * @param url       要访问的微信URL
      * @return 请求结果
      */
     String getUrl(String url);

     /**
      * 用post方式访问微信URL
      *
      * @param url       要访问的微信URL
      * @param content
      * @param cert
      * @return 请求结果
      */
     String postUrl(String url, String content,WeiXinCert cert);

     /**
      * 上传文件
      * @param url
      * @param upload
      * @return
      */
     String upload(String url,WeiXinHttpUpload upload);
}
目前微信框架实现了HttpClient3.1和HttpClient4.5.1两个版本的底层通讯方案,对开发人员而言只需要配置不同的依赖,而无需关心具体通讯代码。



第二层次:报文解析


本人一直对微信的报文设计颇有微词,从整体上看微信报文缺乏统一规范,XML、JSON格式混用,字段命名也不规范。Tiny微信提供WeiXinConvert接口负责报文与对象之间的转换,目前XML报文通过Xsteam转换,JSON报文通过fastjson转换。接口定义如下:


?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
public interface WeiXinConvert extends Comparable<WeiXinConvert> {

     /**
      * 获得优先级
      * @return
      */
     int getPriority();

     /**
      * 设置优先级
      * @param priority
      */
     void setPriority( int priority);

     /**
      * 获得报文的状态
      * @return
      */
     WeiXinConvertMode getWeiXinConvertMode();

     /**
      * 获得结果类型
      * @return
      */
     Class<?> getCalssType();

     /**
      * 判断转换接口能否处理输入信息(微信报文会出现不同类型报文字段一致的情况,需要根据上下文判断)
      * @param <INPUT>
      * @param input
      * @param context
      * @return
      */
     <INPUT> boolean isMatch(INPUT input,WeiXinContext context);

     /**
      * 转换消息(微信报文会出现不同类型报文字段一致的情况,需要根据上下文判断)
      * @param input
      * @return
      */
     <OUTPUT,INPUT> OUTPUT convert(INPUT input,WeiXinContext context);

}


对开发人员而言,无需思考如何构建复杂的报文,只需依赖对应微信业务模块的子工程,构建不同的消息对象,而底层的报文解析与转换甚至通讯都由tiny框架处理。




第三层次:报文模拟发送

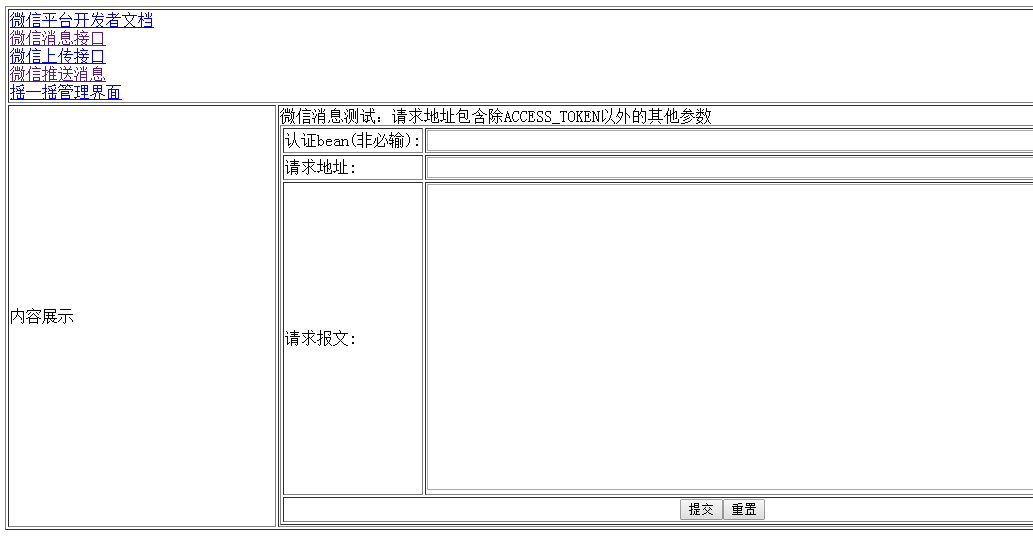

微信发送报文调试最麻烦的地方就是访问令牌(access_token),这个是根据用户应用动态生成的,而且只保持两个小时有效。Tiny微信框架提供了模拟测试页面,只需要bean配置页面设置相关appId和APP秘钥等参数,开发人员在页面就无需手动输入访问令牌。测试页面如下:



第四层次:报文模拟接收


接收报文通常是用来模拟手机端的发送消息,特别是一些复杂交互场景:如命令行菜单,如果每次都通过手机端调试。效率非常低。而通过本测试页面,直接输入模拟的手机报文直接就可以得到报文结果,准确并且快速。模拟页面如图:

第五层次:报文处理框架


前面在介绍微信核心接口时提到过WeiXinReceiver和WeiXinSender,分别处理微信推送消息与主动发送消息。但是用户的业务是复杂多变的,Tiny是如何保证微信框架的可扩展性呢?其实WeiXinReceiver和WeiXinSender是由一组有序WeiXinHandler组成,而每一个WeiXinHandler都可以处理一类消息,接口定义如下:

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public interface WeiXinHandler extends Comparable<WeiXinHandler> {

     int getPriority();

     void setPriority( int priority);

     WeiXinHandlerMode getWeiXinHandlerMode();

     /**
      * 是否匹配对象和上下文
      * @param <T>
      * @param message
      * @return
      */
     <T> boolean isMatch(T message,WeiXinContext context);


     /**
      * 处理对象
      * @param <T>
      * @param message
      * @param context
      */
     <T> void process(T message,WeiXinContext context);
}

简单举个例子,比如开发一个图片消息处理器ImageMessageHandler,用来处理微信客户端的图片类消息,代码如下:

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public class ImageMessageHandler extends AbstractWeiXinHandler{
     public WeiXinHandlerMode getWeiXinHandlerMode() {
         return WeiXinHandlerMode.RECEIVE;
     }
     public <T> boolean isMatch(T message, WeiXinContext context) {
         return message instanceof ImageMessage;
     }
     //具体业务处理
     public <T> void process(T message, WeiXinContext context)  {
         ImageMessage mess = (ImageMessage) message;

         //逻辑处理
         TextReplyMessage replyMessage= new TextReplyMessage();
         replyMessage.setContent( "回复图片消息[" +mess.getPicUrl()+ "]" );
         replyMessage.setToUserName(mess.getFromUserName());
         replyMessage.setFromUserName(mess.getToUserName());
         replyMessage.setCreateTime(( int )(System.currentTimeMillis()/ 1000 ));

         context.setOutput(replyMessage);
     }
}



用户主要是编写isMatch和process这两个函数,前者决定这个业务类能处理哪些微信消息和事件,后者是真正的业务处理类。微信消息的包装和转换由微信框架提供,用户应该关心业务处理逻辑,原则上一个Handler只建议处理一类消息。编写完毕后,需要将Handler配置成bean文件,微信框架就能调用了。

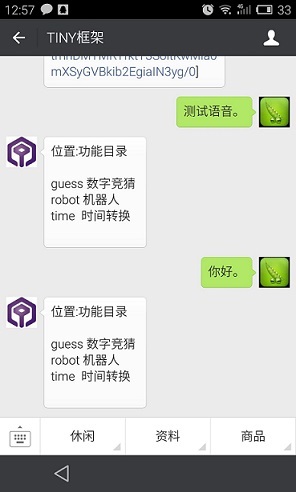

ImageMessageHandler的作用是接收微信客户端发送的图片类消息,并返回图片地址给用户,效果如下:


第六层次:上下文保持

微信是有上下文概念的,比如微信应用的小游戏:猜数字。用户输入一个数字,而服务器告诉用户比目标值偏大还是偏小,直到用户猜中为止。游戏很简单,但是这就涉及到上下文会话,Tiny微信框架提供WeiXinSession接口作为上下文统一接口,而WeiXinSessionManager作为上下文的管理接口存在。


WeiXinSession接口定义如下:

?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
public interface WeiXinSession extends Serializable{

     /**
      * 会话Id
      * @return
      */
     String getSessionId();

     /**
      * 是否包含某元素
      * @param name
      * @return
      */
     boolean contains(String name);

     /**
      * 返回指定name的序列化对象
      * @param <T>
      * @param name
      * @return
      */
     <T extends Serializable> T getParameter(String name);

     /**
      * 设置序列化的参数对象
      * @param <T>
      * @param name
      * @param value
      */
     <T extends Serializable> void setParameter(String name,T value);

      /**
      * 取得session的创建时间。
      *
      * @return 创建时间戮
      */
     long getCreationTime();

     /**
      * 取得最近访问时间。
      *
      * @return 最近访问时间戮
      */
     long getLastAccessedTime();

     /**
      * 取得session的最大不活动期限,超过此时间,session就会失效。
      *
      * @return 不活动期限的秒数,0表示永不过期
      */
     int getMaxInactiveInterval();

     /**
      * 设置session的最大不活动期限,单位秒
      * @param maxInactiveInterval
      */
     void setMaxInactiveInterval( int maxInactiveInterval);

     /**
      * 判断session有没有过期。
      *
      * @return 如果过期了,则返回<code>true</code>
      */
     boolean isExpired();

     /**
      * 更新session
      */
     void update();
}



WeiXinSessionManager管理接口主要提供创建、删除、查询上下文会话的操作API,接口定义如下:


?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
public interface WeiXinSessionManager {

     /**
      * 默认的bean配置名称
      */
     public static final String DEFAULT_BEAN_NAME= "weiXinSessionManager" ;

     /**
      * 创建会话
      * @param sessionId
      * @return
      */
     WeiXinSession createWeiXinSession(String sessionId);
     /**
      * 查询会话
      * @param sessionId
      * @return
      */
     WeiXinSession getWeiXinSession(String sessionId);

     /**
      * 添加会话
      * @param session
      */
     void addWeiXinSession(WeiXinSession session);

     /**
      * 手动删除会话
      * @param sessionId
      * @return
      */
     void removeWeiXinSession(String sessionId);

     /**
      * 遍历会话
      * @return
      */
     WeiXinSession[] getWeiXinSessions();

     /**
      * 清理会话过期的Session
      */
     void expireWeiXinSessions();

     /**
      * 清理全部Session
      */
     void clear();

     /**
      * Session最大过期时间设置,单位s,默认0
      * @return
      */
     int getMaxInactiveInterval();

     /**
      * Session清理线程首次延迟时间,单位s,默认值60
      * @return
      */
     int getExpireTimerDelay();

     /**
      * Session清理线程运行周期,单位s,默认值300
      * @return
      */
     int getExpireTimePeriod();
}



当然Tiny微信框架提供了上下文相关接口,不代表每一类消息强制进行会话管理,比如简单文本消息,微信客户端的位置消息,完全可以请求-响应这种模式进行处理。


第七层次:处理的水平扩展能力

前文讲过Tiny微信框架的具体业务是由WeiXinHandler接口完成的,而WeiXinHandler接口是不依赖WeiXinConnector等委托对象,因此通过扩展WeiXinHandler接口完全可以实现处理能力的水平扩展,比如Tiny框架本身有服务中心,支持分布式服务,那么我们可以在WeiXinHandler接口包装服务中心,从而实现分布式服务。

第八层次:命令处理框架

实际上一个微信公众号,许多的时候都是通过使用者用文字(语音识别也归到用文字)的方式与平台进行交互,这个时候,其实就是一个命令行的处理。Tiny微信框架通过org.tinygroup.menucommand实现相关需求,开发人员只需要配置XML就可完成复杂的命令行处理。目前支持两种模式:

  1. 简单模式。用户不需要动态数据,仅需要配置即可。类似电话黄页,支持逐级递归,针对这种模式,Tiny支持配置方式,用户无需编码。
  2. 动态模式。用户除了静态数据,还涉及动态交互,无法通过配置解决。Tiny框架提供了MenuCommandHandler接口,然后在配置中指定具体类或bean,框架就能解决。


配置文件是以menuconfig.xml为结尾,以演示工程的command.menuconfig.xml为例:


?
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
<!-- 菜单命令节点支持多个菜单配置节点和系统命令节点 -->
< menu-configs >
     <!-- 菜单配置节点可以嵌套,支持定义子菜单和菜单命令节点 -->
     < menu-config id = "m001" name = "menu" title = "功能目录" >
         < regex > <![CDATA[m|menu|菜单]]> </ regex >
         < description > <![CDATA[微信服务列表]]> </ description >
         < menu-config id = "g001" name = "guess" title = "数字竞猜" path = "/game/guessNumber.page" >
             < regex > <![CDATA[guess|猜数字]]> </ regex >
             < description > <![CDATA[猜数字小游戏,输入guess或者猜数字]]> </ description >
             < menu-command name = "new" title = "新建游戏" event-type = "enter"
                 class-name = "org.tinygroup.weixinservice.commandhandler.NewGuessGameHandler" >
                 < regex > <![CDATA[new|新游戏]]> </ regex >
                 < description > <![CDATA[输入“新游戏”或者“new”,重新开始猜数字]]> </ description >
             </ menu-command >
             < menu-command name = "input" title = "输入数值"
                 class-name = "org.tinygroup.weixinservice.commandhandler.GuessNumberHandler"
                 path = "/game/guessNumberResult.page" >
                 < regex > <![CDATA[^[1-9]\d*$]]> </ regex >
                 < description > <![CDATA[请输入1-50之间的整数]]> </ description >
             </ menu-command >
             < menu-command name = "del" title = "清理用户数据" event-type = "exit"
                 class-name = "org.tinygroup.weixinservice.commandhandler.DelGuessNumberSessionHandler"
                 path = "/menucommand/showMenuConfig.page" >
                 < regex > <![CDATA[del|delete]]> </ regex >
                 < description > <![CDATA[输入del或者delete]]> </ description >
             </ menu-command >
         </ menu-config >
         < menu-config id = "g002" name = "robot" title = "机器人" >
             < regex > <![CDATA[robot]]> </ regex >
             < description > <![CDATA[输入robot]]> </ description >
             < menu-command name = "input" title = "问答环节" event-type = "enter"
                 system-enable = "false" bean-name = "askRobotHandler" path = "/game/answer.page" >
                 < regex > <![CDATA[[\u4e00-\u9fa5_a-zA-Z0-9]+$]]> </ regex >
                 < description > <![CDATA[向智能机器人进行提问]]> </ description >
             </ menu-command >
         </ menu-config >
         < menu-config id = "g003" name = "time" title = "时间转换" >
             < menu-command name = "1" title = "显示中式时间"
                 class-name = "org.tinygroup.weixinservice.commandhandler.TimeHandler"
                 path = "/game/chineseTime.page" >
                 < regex > <![CDATA[1]]> </ regex >
                 < description > <![CDATA[输入1展示中式时间]]> </ description >
             </ menu-command >
             < menu-command name = "2" title = "显示英式时间"
                 class-name = "org.tinygroup.weixinservice.commandhandler.TimeHandler"
                 path = "/game/englishTime.page" >
                 < regex > <![CDATA[2]]> </ regex >
                 < description > <![CDATA[输入2展示英式时间]]> </ description >
             </ menu-command >
             < regex > <![CDATA[time]]> </ regex >
             < description > <![CDATA[展示中式和英式的系统时间]]> </ description >
         </ menu-config >
     </ menu-config >
     <!-- 系统命令节点 -->
     < system-command name = "root" title = "返回根菜单" bean-name = "homeCommandHandler"
         path = "/menucommand/showMenuConfig.page" >
         < regex > <![CDATA[root]]> </ regex >
         < description >输入root返回菜单的最上级</ description >
     </ system-command >
     < system-command name = "up" title = "回到上一级" bean-name = "backCommandHandler"
         path = "/menucommand/showMenuConfig.page" >
         < regex > <![CDATA[up]]> </ regex >
         < description >输入up,回到当前菜单的上一级</ description >
     </ system-command >
     < system-command name = "list" title = "列出子列表" bean-name = "queryCommandHandler"
         path = "/menucommand/query.page" >
         < regex > <![CDATA[list|list\s+[\u4e00-\u9fa5_a-zA-Z0-9]+$]]> </ regex >
         < description >列出系统命令和当前菜单的列表,支持“list 关键字”的方式</ description >
     </ system-command >
     < system-command name = "help" title = "显示详情" bean-name = "helpCommandHandler"
         path = "/menucommand/help.page" >
         < regex > <![CDATA[help|help\s+[\u4e00-\u9fa5_a-zA-Z0-9]+$]]> </ regex >
         < description >列出命令详情</ description >
     </ system-command >
     < system-command name = "exit" title = "退出菜单" bean-name = "exitCommandHandler"
         path = "/menucommand/exit.page" >
         < regex > <![CDATA[exit]]> </ regex >
         < description >输入exit退出菜单</ description >
     </ system-command >
</ menu-configs >

      menu-configs是总结点,它包含两类子节点:菜单节点menu-config和系统命令节点system-command。菜单节点支持树结构,也就是可以自包含,菜单节点可以包含菜单命令节点menu-command,仅在当前菜单有效。系统命令不支持嵌套,而且只在menu-configs下面,它是全局有效的。最终效果如下:




第九层次:模板语言的引入

我们都知道,在做业务开发时,肯定都不希望把文本信息都放在程序代码中,这个时候就可以引入模板语言来把数据和展示来进行一个分割,做业务的只管做业务,做显示的只管做显示,井水河水两不犯。比如命令菜单,无论是显示信息还是处理结果都是配置在XML或者模板文件里,而非硬编码在java类。

第十层次:模块化

这也是Tiny微信框架的特色之一。其实在本人设计微信架构之前,也阅读过不少微信框架的源代码,它们绝大多数都是定义一个大接口,跟微信服务器API基本上是一一对应的关系,这样开发人员在使用时要么引入所有资源,要么不用。而Tiny微信框架是根据微信公众号API分类,每一类API接口实现一类工程,这样用户在开发时用多少资源就引入多少工程,比如我的公众号应用是视频类,可能用到素材管理接口和消息类接口,但是和微信商户无关,那开发人员在创建工程时只需要引入前两者即可。

好了,关于Tiny微信框架大致介绍如此,如果有开发人员对本框架感兴趣,想做一些扩展开发,可以联系本人。

如果您对我的博客感兴趣,请点击左上角的关注,以便及时收到我的相关通知。

评论
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
