Qt——绘图系统

---

基本绘制（QPainter）

---

注意： 需要在一个部件的PaintEvent中写绘制函数，直接加在构造函数里面是画不出来的

//xx.h
protected:
    void paintEvent(QPaintEvent *event);

//xx.cpp
void paintEvent(QPaintEvent *event){

	...
}

使用QPainter构造函数创建对象

带设备初始化

QPainter::QPainter(QPaintDevice *device);

	QPainter painter(this);
	painter.drawLine(QPoint(0,0),QPoint(10,10));

不带设备初始化

QPainter::QPainter();

	QPainter painter;
	painter.begin(this);
	painter.drawLine(QPoint(0,0),QPoint(10,10));
	painter.end();

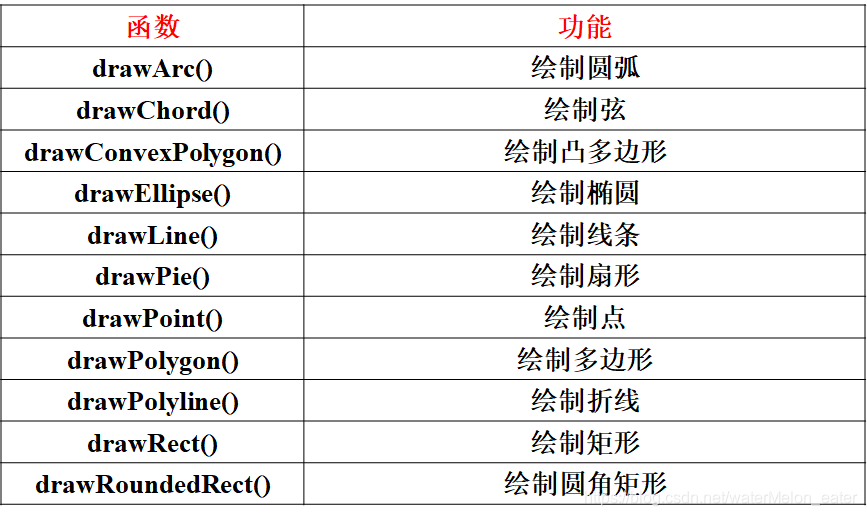

一些常用的绘制函数

使用QPen创建画笔（绘制外轮廓）

画笔类初始化

• QBrush：画刷 ——> setBrush()
• qreal：线宽 ——> setWidth()

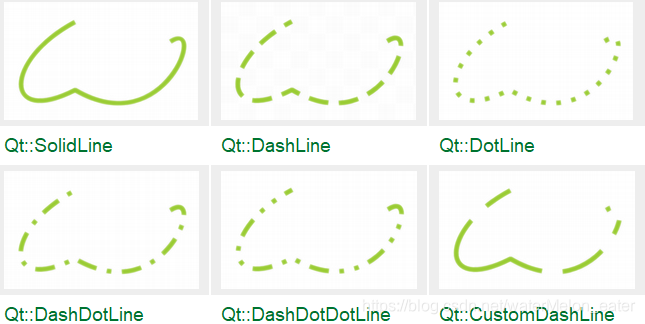

• PenStyle：画笔风格 ——> setStyle()

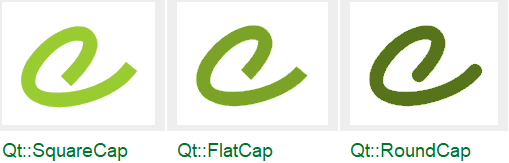

• PenCapStyle：画笔端点风格 ——> setCapStyle()

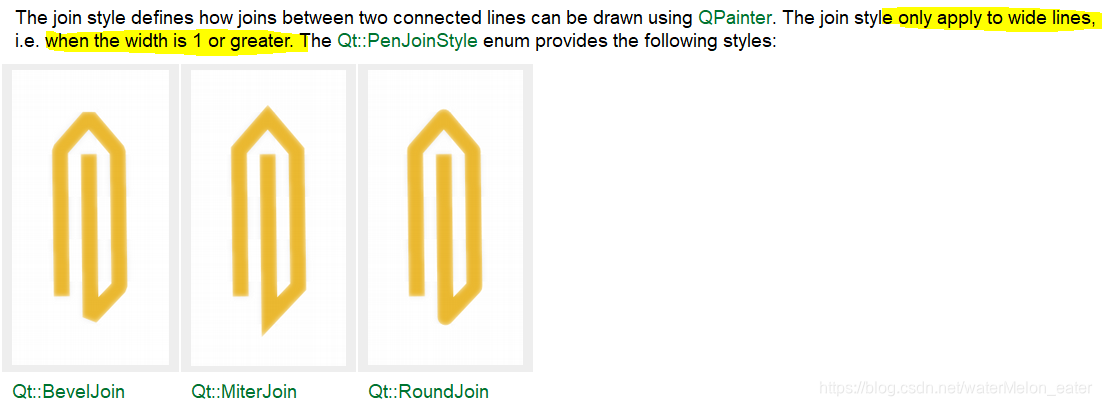

• PenJoinStyle：画笔连接风格 ——> setJoinStyle()


QPen(const QBrush &brush,
		qreal width,
		Qt::PenStyle style = Qt::SolidLine,
		Qt::PenCapStyle cap = Qt::SquareCap,
		Qt::PenJoinStyle join =
