Simulink—PMSM电机模块介绍

wanrenqi

已于 2023-05-17 09:13:22 修改

阅读量2.3w

点赞数 32

文章标签： PMSM Simulink

于 2020-03-12 14:04:55 首次发布

原文链接：https://blog.youkuaiyun.com/qlexcel/article/details/99481412

版权

本文详细介绍Simulink中PMSM电机模块的配置与使用，包括相数、反电动势波形、转子类型等配置选项，以及定子电阻、电感、电机常量值等参数设置，还介绍了高级设置与模块使用方法。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

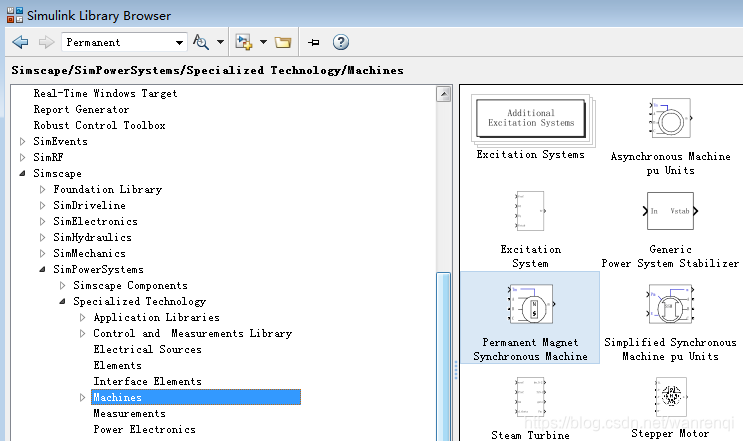

在这里插入图片描述

在这里插入图片描述

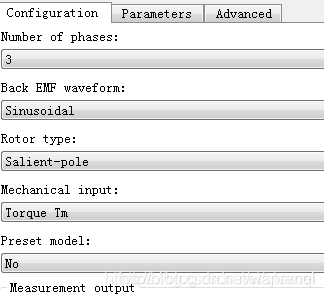

Number of phases（相数）：里面包含“3”和“5”两个选项。当选择“3”时表示为三相PMSM，当选择“5”时表示为五相PMSM。
Back EMF waveform（反电动势波形）：里面包含Sinusoidal和Trapezoidal两个选项。选择Sinusoidal表示此PMSM反电动势为正弦波，选择Trapezoidal表示此PMSM反电动势为梯形波。
Rotor type（转子类型）：里面包含Round和Salient-pole两个选项。选择Salient-pole表示电机转子为凸极型，选择Round表示电机转子表贴型。
Mechanical input（机械输入方式）：里面包含Torque Tm、Speed和Mechanical rotational三个选项。其中，较为常用的是前两个，Torque Tm表示负载转矩，Speed表示机械角速度。
Preset model（电机的类型）：里面包含No和各种功率等级的电机选项。当选择No时，可以对电机的参数进行修改；当选择其他类型的电机时，电机参数已经确定，将不能对电机的参数进行设置。

在这里插入图片描述

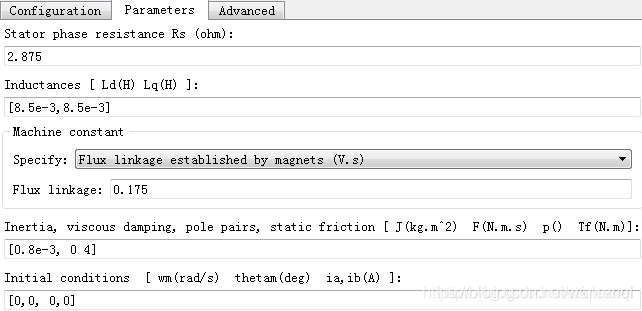

Stator phase resistance Rs（ohm）（定子相电阻）：设置电机定子相电阻的大小，单位为Ω。
Inductances[Ld（H）Lq（H）]（定子电感）：设置电机定子电感的大小，单位为H。
Machine constant（电机常量值）：当Specify选择Flux linkage established by magnets（V.s）时，可以对Flux linkage（永磁体磁链）进行设置大小，单位为Wb；当Specify 选择Voltage Constant时，可以对Voltage Constant进行设置大小，单位为V/krpm；当Specify 选择Torque Constant 时，可以对Torque Constant进行设置大小，单位为N·m。
Inertia, viscous damping, pole pairs, static friction [J(kg.m"2)F(N.m.s)p() Tf(N.m)]：可以分别设置电机的Inertia（转动惯量）、viscous damping（阻尼系数）、pole pairs（极对数）和static friction（静摩擦力），viscous damping通常设置为0。
Initial conditions[wm（rad/s）thetam（deg）ia，ib（A）]（电机的初始状态）：可以设置包括机械角速度、转子位置、相电流ia和ib在内的数值大小。

在这里插入图片描述

Sample time（-1 for inherited）：可以对采样时间进行设置，当powergui设置为continues时，默认为-1，表示采用内部的采样时间；当powergui设置为discrete时，可以对采样时间进行设置。

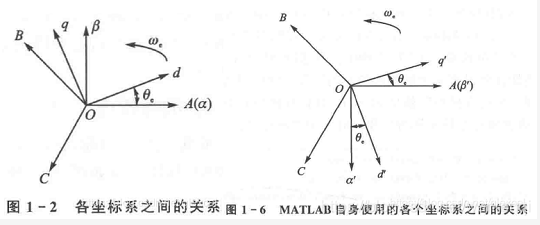

Rotor flux position when theta=0：此处用来设置同步旋转坐标系的选择。当选择Aligned with phase A axis（original Park）时，表示同步旋转坐标系采用的是前面所讲的书本上常用坐标系（见图1-2）；当选择90degrees behind phase A axis（modified Park）时，表示同步旋转坐标系采用的是MATLAB自身所采用的坐标系（见图1-6）。

在这里插入图片描述

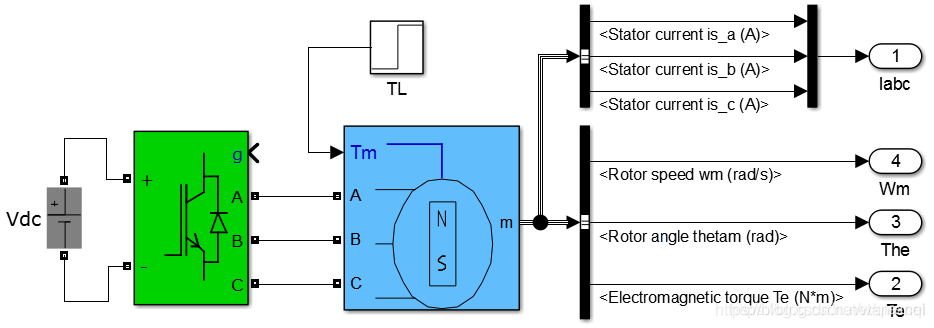

模块有4个输入和一组输出。A、B、C是电机模块的3根相线，一般接三相逆变桥。

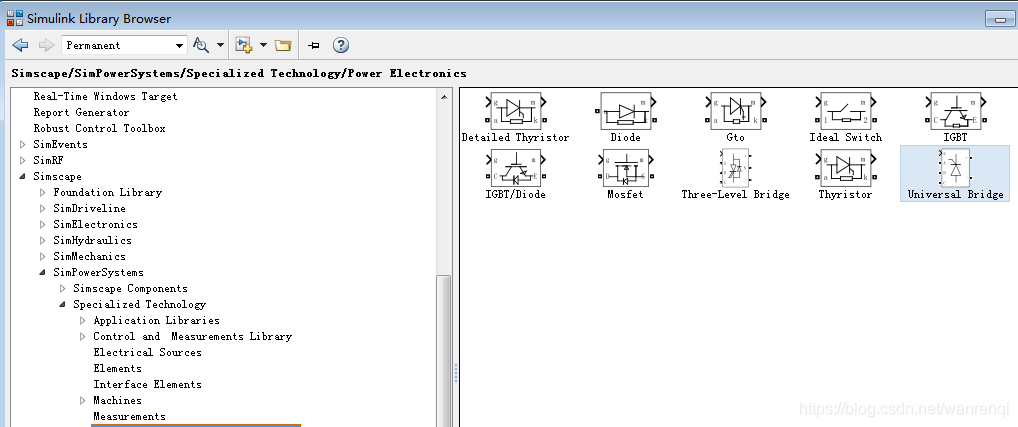

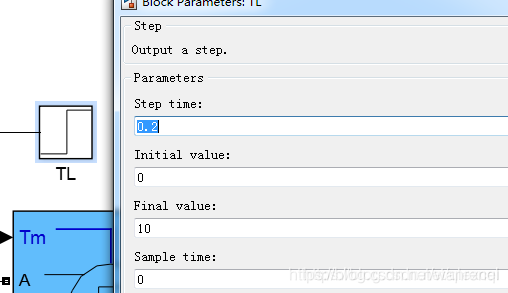

Tm输入是电机的负载扭矩，相当于此电机模块的负载。可以接入常数模块，也可以接入变化信号，模拟负载的变化。
m输出组，包含了电机模块的各种输出信号：
-
is_a、is_b、is_c：3相电流值，以A为单位，是带正负的实际电流大小，可以直接使用。
Rotor speed wm：电机角速度（以rad/s为单位，要转换为RPM转速，需要除以2*PI，再乘以60）。
Rotor angle thetam：电机转子角度，这个是0-360度范围的，可以直接用来进行clark、park变换。（注意：参数表示的是转子的角度，如果转化为电角度，则需乘以极对数再，进行FOC计算）。
电机输出扭矩，单位N*m。
h_a、h_b、h_c：霍尔信号输出，反电动势过零点后，再过30°的电角度时霍尔跳变。
