本文详细介绍Android中Path类的各种绘制方法，包括直线、曲线、圆弧等的绘制方式及布尔运算等高级特性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、xxxTo方法

Path类中提供了一套xxxTo方法，其作用是从起点到终点移动path画笔并绘制线（moveTo方法只移动path画笔不绘制线），线有直线和曲线。
方法汇总如下表所示：

方法名	参数解析
lineTo(float x, float y)	绘制直线，x：终点x坐标值，y：终点y坐标值
moveTo(float x, float y)	移动画笔，x：终点x坐标值，y：终点y坐标值
arcTo(RectF oval, float startAngle, float sweepAngle)	绘制圆弧，oval：圆弧矩形区域，startAngle：起始角度，sweepAngle：圆弧旋转的角度
arcTo(RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)	绘制圆弧，oval：圆弧矩形区域，startAngle：起始角度，sweepAngle：圆弧旋转的角度，forceMoveTo：是否在绘制圆弧前移动（moveTo）path画笔位置
arcTo(float left, float top, float right, float bottom, float startAngle,float sweepAngle, boolean forceMoveTo)	绘制圆弧，left、top、right、bottom组成圆弧矩形区域，startAngle：起始角度，sweepAngle：圆弧旋转的角度，forceMoveTo：是否在绘制圆弧前移动（moveTo）path画笔位置
quadTo(float x1, float y1, float x2, float y2)	绘制二阶贝塞尔曲线，控制点坐标：(x1,y1)，终点坐标：(x2,y2)
cubicTo(float x1, float y1, float x2, float y2,float x3, float y3)	绘制三阶贝塞尔曲线，其中控制点1坐标为(x1,y1)，控制点2坐标为(x2,y2)，终点坐标为(x3,y3)

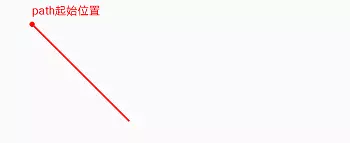

1、lineTo(float x, float y)

绘制直线：从当前画笔位置出发，连接终点(x,y)。

示例如下：

path.lineTo(300,300);
canvas.drawPath(path,paint);

在这里插入图片描述

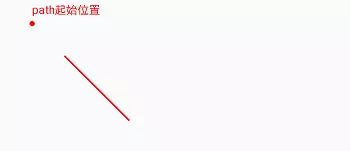

2、moveTo(float x, float y)

移动画笔：从当前画笔位置移动到终点(x,y)

示例如下：

path.moveTo(100,100);
path.lineTo(300,300);
canvas.drawPath(path,paint);

在这里插入图片描述

3、arcTo

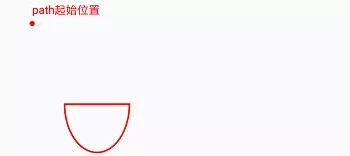

3.1、arcTo(RectF oval, float startAngle, float sweepAngle)

绘制圆弧：从当前画笔位置出发，连线到内切矩形区域oval的圆弧的起始角度startAngle位置（X轴正方向为0°），顺时针旋转绘制圆弧，旋转度数为sweepAngle（sweepAngle为负时则逆时针旋转）

示例如下：

RectF rectF = new RectF(100,100,300,400);
path.arcTo(rectF,0,180);
canvas.drawPath(path,pathPaint);

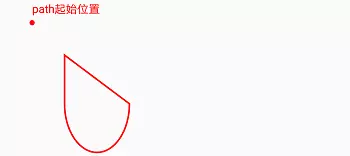

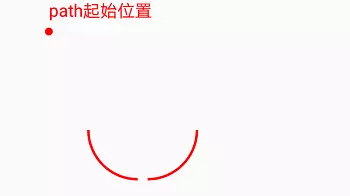

3.2、arcTo(RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)

绘制圆弧：若forceMoveTo为false，则用法和arcTo(RectF oval, float startAngle, float sweepAngle)一样，绘制圆弧之前不会移动（moveTo）path画笔位置。若为true，先强制调用moveTo移动path画笔至圆弧起点，再绘制圆弧。PS：如果调用arcTo(RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)方法之前没有对path进行任何操作，则forceMoveTo设置true或false效果都和设置true一样

示例如下，注意对比之间的差异：

RectF rectF = new RectF(100,100,300,400);
path.moveTo(100,100);
path.arcTo(rectF,0,180,false);
path.close();
canvas.drawPath(path,pathPaint);

在这里插入图片描述

RectF rectF = new RectF(100,100,300,400);
path.moveTo(100,100);
path.arcTo(rectF,0,180,true);
path.close();
canvas.drawPath(path,pathPaint);

在这里插入图片描述

RectF rectF = new RectF(100,100,300,400);
path.arcTo(rectF,0,180,false);
path.close();
canvas.drawPath(path,pathPaint);

在这里插入图片描述

3.3、arcTo(float left, float top, float right, float bottom, float startAngle,float sweepAngle, boolean forceMoveTo)

绘制圆弧：与arcTo(RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)用法一样

4、quadTo(float x1, float y1, float x2, float y2)

绘制二阶贝塞尔曲线：从path画笔当前位置出发，以(x₁,y₁)为控制点，向终点(x₂,y₂)绘制一条二阶贝塞尔曲线

示例如下：

path.moveTo(100,100);
path.quadTo(200,0,400,100);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

5、cubicTo(float x1, float y1, float x2, float y2,float x3, float y3)

绘制三阶贝塞尔曲线：从path画笔当前位置出发，以(x1,y1)为控制点1，以(x2,y2)为控制点2，向终点(x3,y3)绘制一条三阶贝塞尔曲线

示例如下：

path.moveTo(100,100);
path.cubicTo(200,0,300,90,500,100);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

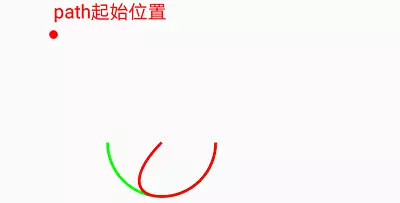

圆形其实也是由四段三阶贝塞尔曲线组成，我们绘制其中两段看看效果即可，示例如下：

path.moveTo(300,200);
path.cubicTo(300,200+100*0.551915024494f,200+100*0.551915024494f,300,200,300);

path.moveTo(200-20,300);
path.cubicTo(200-100*0.551915024494f-20,300,100-20,200+100*0.551915024494f,100-20,200);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

二、rXxxTo方法

在这里插入图片描述
rXxxTo方法的r意思是relative，即相对的意思，方法有四个，如上图所示，其功能与对应的xxxTo方法一样，区别在于rXxxTo方法在绘制Path时是以当前path画笔位置为坐标原点，即相对于path画笔位置进行绘制，而xxxTo方法的坐标原点则与当前canvas坐标原点一致。

例如，我们使用xxxTo方法：

path.moveTo(100,100);
path.lineTo(300,300);
canvas.drawPath(path, pathPaint);

上述代码是从(100,100)到(300,300)绘制一条直线，那么如果用rXxxTo方法，相对(100,100)这个点绘制直线，则终点应为(300-100,300-100)，即终点设为(200,200)，如下所示：

path.moveTo(100,100);
path.rLineTo(200,200);
canvas.drawPath(path, pathPaint);

效果都是一样的：
在这里插入图片描述

三、addXxx方法

Path类中还提供了一套addXxx方法，字面理解就是添加一段相应的线，线可以是曲线、完整的圆形、矩形等，甚至可以是另一组Path的线。所谓添加的意思，我个人理解就是在绘制这段线前，移动（moveTo）path画笔位置到线的起始位置，然后再绘制线，也就是说添加的这段线，与之前绘制的Path是分离的（除非后绘制的这段线的起始点与之前Path的终点一致）。

方法汇总如下表所示：

方法名	参数解析
addArc(RectF oval, float startAngle, float sweepAngle)	添加圆弧，oval：圆弧矩形区域，startAngle：起始角度，sweepAngle：圆弧旋转的角度
addArc(float left, float top, float right, float bottom, float startAngle,float sweepAngle)	添加圆弧，left、top、right、bottom组成圆弧矩形区域，startAngle：起始角度，sweepAngle：圆弧旋转的角度。ps：此方法在API 19以上有效
addCircle(float x, float y, float radius, Direction dir)	添加圆形，x：圆形圆心的x坐标，y：圆形圆心的y坐标，radius：圆形半径，dir：线的闭合方向（CW顺时针方向
addOval(RectF oval, Direction dir)	添加椭圆，oval：椭圆内切的矩形区域，dir：线的闭合方向（CW顺时针方向
addOval(float left, float top, float right, float bottom, Direction dir)	添加椭圆，left、top、right、bottom组成椭圆内切的矩形区域，dir：线的闭合方向（CW顺时针方向
addRect(RectF rect, Direction dir)	添加矩形，rect：矩形区域，dir：线的闭合方向（CW顺时针方向
addRect(float left, float top, float right, float bottom, Direction dir)	添加矩形，left、top、right、bottom组成矩形区域，dir：线的闭合方向（CW顺时针方向
addRoundRect(RectF rect, float rx, float ry, Direction dir)	添加统一圆角的圆角矩形，rect：矩形区域，rx：椭圆圆角的横轴半径，ry：椭圆圆角的纵轴半径，dir：线的闭合方向（CW顺时针方向
addRoundRect(float left, float top, float right, float bottom, float rx, float ry,Direction dir)	添加统一圆角的圆角矩形，left、top、right、bottom组成矩形区域，rx：椭圆圆角的横轴半径，ry：椭圆圆角的纵轴半径，dir：线的闭合方向（CW顺时针方向
addRoundRect(RectF rect, float[] radii, Direction dir)	添加非统一圆角的圆角矩形，rect：矩形区域，radii：矩形四个椭圆圆角的横轴半径和纵轴半径的数组，一共8个数值，dir：线的闭合方向（CW顺时针方向
addRoundRect(float left, float top, float right, float bottom, float[] radii,Direction dir)	添加非统一圆角的圆角矩形，left、top、right、bottom组成矩形区域，radii：矩形四个椭圆圆角的横轴半径和纵轴半径的数组，一共8个数值，dir：线的闭合方向（CW顺时针方向
addPath(Path src)	添加一组Path，src：要添加的Path
addPath(Path src, float dx, float dy)	添加一组平移后的Path，src：要添加的Path，dx：平移的x坐标，dy：平移的y坐标
addPath(Path src, Matrix matrix)	添加一组经过矩阵变换后的Path，src：要添加的Path，matrix：3x3的矩阵

1、addArc(RectF oval, float startAngle, float sweepAngle)

添加圆弧：addArc两个方法使用起来与arcTo(RectF oval, float startAngle, float sweepAngle,boolean forceMoveTo)中forceMoveTo设置为true效果一致，就不展开赘述了

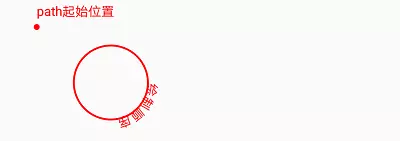

2、addCircle(float x, float y, float radius, Direction dir)

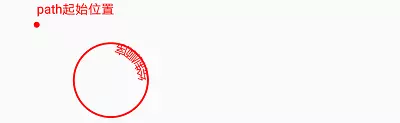

添加圆形：以点(x,y)为圆心，添加一个半径长为radius的圆形，绘制起始角度为0°（x轴方向），绘制方向通过dir的值而定，dir为CW时顺时针绘制，dir为CCW时逆时针绘制。

方法比较简单，主要是对比CW和CCW的区别，我们用canvas.drawTextOnPath方法突显顺时针和逆时针绘制的效果，示例如下：

path.addCircle(200,150,100, Path.Direction.CW);//顺时针绘制
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

path.addCircle(200,150,100, Path.Direction.CCW);//逆时针绘制
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

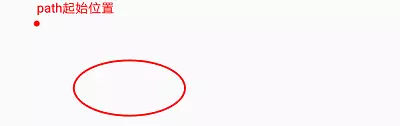

3、addOval(RectF oval, Direction dir)

添加椭圆：在oval矩形区域中，添加一个内切的椭圆，绘制起始角度为0°（x轴方向），绘制方向通过dir的值而定，dir为CW时顺时针绘制，dir为CCW时逆时针绘制。

注： addOval(RectF oval, Direction dir)和addOval(float left, float top, float right, float bottom, Direction dir)效果是一样的，就不分开讲了。

示例如下：

RectF rectF = new RectF(100,100,400,250);
path.addOval(rectF, Path.Direction.CW);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

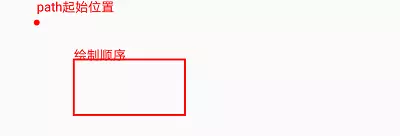

4、addRect(RectF rect, Direction dir)

添加矩形：添加一个区域为rect的矩形，绘制起点为左上角，绘制方向通过dir的值而定，dir为CW时顺时针绘制，dir为CCW时逆时针绘制。

注： addRect(RectF rect, Direction dir)和addRect(float left, float top, float right, float bottom, Direction dir)效果是一样的，就不分开讲了

示例如下：

RectF rectF = new RectF(100,100,400,250);
path.addRect(rectF, Path.Direction.CW);
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

5、addRoundRect

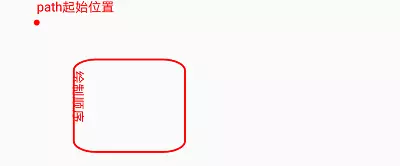

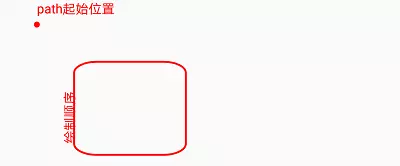

5.1、addRoundRect(RectF rect, float rx, float ry, Direction dir)

添加统一圆角的圆角矩形：添加一个区域为rect的圆角矩形，四个角的圆角大小一致，圆角的横轴半径为rx，纵轴半径为ry，dir为CW时顺时针绘制，绘制起点为左下角，dir为CCW时逆时针绘制，绘制起点为左上角（注意对比顺时针和逆时针的绘制起点）。

注： addRoundRect(RectF rect, float rx, float ry, Direction dir)和addRoundRect(float left, float top, float right, float bottom, float rx, float ry,Direction dir)效果是一样的，就不分开讲了。

示例如下：

RectF rectF = new RectF(100,100,400,350);
path.addRoundRect(rectF,60,30,Path.Direction.CW);//顺时针
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

RectF rectF = new RectF(100,100,400,350);
path.addRoundRect(rectF,60,30,Path.Direction.CCW);//逆时针
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

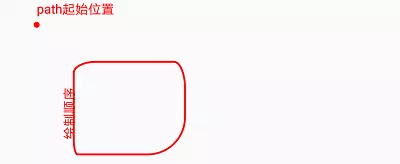

5.2、addRoundRect(RectF rect, float[] radii, Direction dir)

添加非统一圆角的圆角矩形：添加一个区域为rect的圆角矩形，四个角的圆角的横轴和纵轴半径由radii数组中的8个数值决定，dir为CW时顺时针绘制，绘制起点为左下角，dir为CCW时逆时针绘制，绘制起点为左上角（注意对比顺时针和逆时针的绘制起点）。

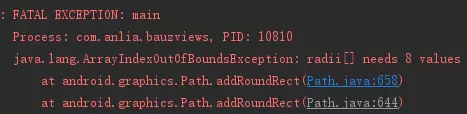

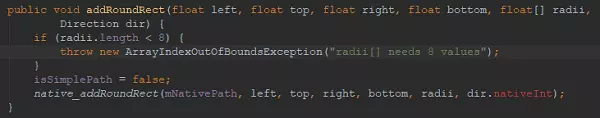

注： 需要注意的是，如果radii数组中的元素小于8，系统会抛出错误信息radii[] needs 8 values，如下图所示：
在这里插入图片描述

注： addRoundRect(RectF rect, float[] radii, Direction dir)和addRoundRect(float left, float top, float right, float bottom, float[] radii,Direction dir)效果是一样的，就不分开讲了。

RectF rectF = new RectF(100,100,400,350);
float[] radii = {60,30,30,70,100,100,10,40};
path.addRoundRect(rectF,radii,Path.Direction.CW);
canvas.drawPath(path,pathPaint);
canvas.drawTextOnPath("绘制顺序", path, 0, 0, paint);

在这里插入图片描述

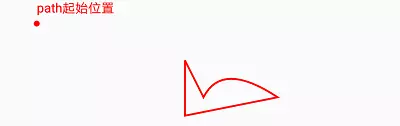

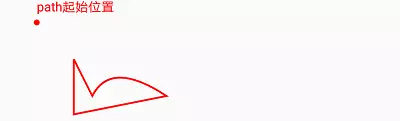

6、addPath(Path src)

添加一组名为src的Path副本

Path copyPath = new Path();
copyPath.moveTo(100,100);
copyPath.lineTo(150,200);
copyPath.quadTo(200,100,350,200);
copyPath.lineTo(100,250);
copyPath.close();
path.addPath(copyPath);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

6.1、addPath(Path src, float dx, float dy)

添加一组名为src的Path副本，然后将其进行平移，x轴上的平移距离为dx，y轴上的平移距离为dy

Path copyPath = new Path();
copyPath.moveTo(100,100);
copyPath.lineTo(150,200);
copyPath.quadTo(200,100,350,200);
copyPath.lineTo(100,250);
copyPath.close();
path.addPath(copyPath,300,0);//向x轴正方向平移300像素距离
canvas.drawPath(path,pathPaint);

在这里插入图片描述

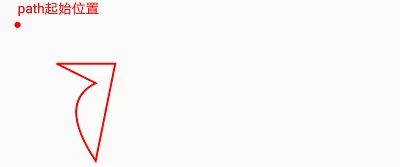

6.2、addPath(Path src, Matrix matrix)

添加一组名为src的Path副本，然后将其进行矩阵变换，矩阵为matrix（3x3的矩阵）

Path copyPath = new Path();
copyPath.moveTo(100,100);
copyPath.lineTo(150,200);
copyPath.quadTo(200,100,350,200);
copyPath.lineTo(100,250);
copyPath.close();

Matrix mMatrix = new Matrix();
mMatrix.setScale(1,-1);//以x轴为中线进行翻转
mMatrix.postRotate(90);//以坐标轴原点为中心点顺时针旋转90°

path.addPath(copyPath,mMatrix);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

四、填充模式

方法名	参数解析
setFillType(FillType ft)	设置Path的填充模式，ft：填充类型，有EVEN_ODD ，INVERSE_EVEN_ODD ，WINDING ，INVERSE_WINDING 四种模式
getFillType()	获取当前Path的填充模式
isInverseFillType()	判断当前Path填充模式是否是反向规则(INVERSE_XXX)
toggleInverseFillType()	当前Path的填充模式与其反向规则模式进行相互切换

五、其他方法

方法名	参数解析
close()	封闭当前Path，连接起点和终点
reset()	清空Path中的所有直线和曲线，保留填充模式设置，不保留Path上相关的数据结构
rewind()	清空Path中的所有直线和曲线，不保留填充模式设置，但会保留Path上相关的数据结构，以便高效地复用
set(Path src)	用名为src的Path替换当前的Path
op(Path path, Op op)	当前Path与名为path的Path进行布尔运算（取差集、交集、并集等），op：运算逻辑，有DIFFERENCE（差集），REVERSE_DIFFERENCE（差集），INTERSECT（交集），UNION（并集），XOR（异或）五种运算逻辑可选。ps：此方法在API 19以上有效
offset(float dx, float dy)	平移当前Path，x轴上平移的距离为dx，y轴上平移的距离为dy
offset(float dx, float dy, Path dst)	平移名为dst的Path，x轴上平移的距离为dx，y轴上平移的距离为dy
transform(Matrix matrix)	对当前Path进行矩阵变换，矩阵为matrix（3x3矩阵）
transform(Matrix matrix, Path dst)	对名为dst的Path进行矩阵变换，矩阵为matrix（3x3矩阵）
setLastPoint(float dx, float dy)	设置终点，设置当前Path最后一个点的位置为(dx,dy)
isEmpty()	判断当前Path是否为空
isConvex()	判断当前Path围成的图形是否凸多边形。ps：此方法在API 21以上有效
isRect(RectF rect)	判断当前Path是否为矩形，如是，则将当前Path存储到新建的rect中

注： 这里大多数方法都比较简单，有些之前已经应用过，就不展开来讲了，下面介绍一下其中比较特别且常用的几个方法。

1、op(Path path, Op op) 布尔运算

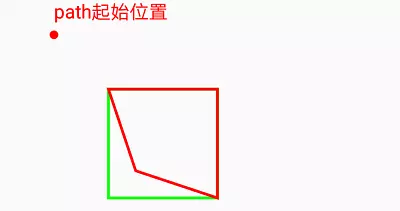

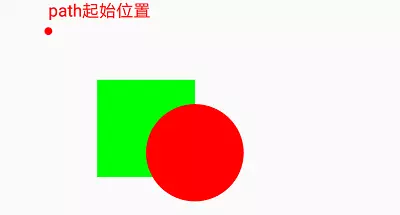

前面的表格我们提到参数op共有五种运算逻辑可选，下面我们就来看看这五种运算逻辑是如何影响两个Path之间的关系的，我们先用不同的颜色绘制出一个矩形和一个圆形，观察一下它们的位置和关系：

Path path1 = new Path();
path1.addRect(100,100,300,300, Path.Direction.CW);
pathPaint.setColor(Color.GREEN);
canvas.drawPath(path1,pathPaint);

Path path2 = new Path();
path2.addCircle(300,250,100,Path.Direction.CW);
pathPaint.setColor(Color.RED);
canvas.drawPath(path2,pathPaint);

在这里插入图片描述
下面我们对这两个Path进行布尔运算：

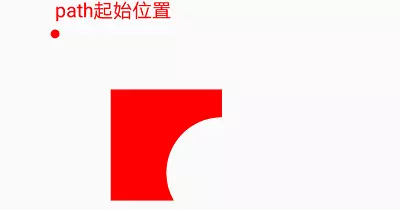

1.1、DIFFERENCE（差集）

若op方法的调用关系为path1.op(path2, Path.Op.DIFFERENCE)，则运算结果是path1减去与path2的交集后剩下的部分，即path1与path2的并集减去path2部分

Path path1 = new Path();
path1.addRect(100,100,300,300, Path.Direction.CW);

Path path2 = new Path();
path2.addCircle(300,250,100,Path.Direction.CW);

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path1.op(path2, Path.Op.DIFFERENCE);//path1与path2进行布尔运算，结果保存至path1
    canvas.drawPath(path1,pathPaint);
}

//也可以这样写
Path path3 = new Path();
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path3.op(path1,path2,Path.Op.DIFFERENCE);//path1与path2进行布尔运算，结果保存至path3
    canvas.drawPath(path3,pathPaint);
}

可以用path1.op直接运算，也可以新建一个path3保存path1和path2的运算结果，效果都是一样的
在这里插入图片描述

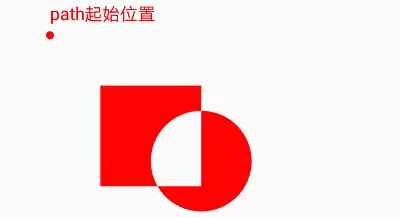

1.2、REVERSE_DIFFERENCE（差集）

若op方法的调用关系为path1.op(path2, Path.Op.REVERSE_DIFFERENCE)，则运算结果是path2减去与path1的交集后剩下的部分，即path1与path2的并集减去path1部分

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path1.op(path2, Path.Op.REVERSE_DIFFERENCE);//path1与path2进行布尔运算，结果保存至path1
    canvas.drawPath(path1,pathPaint);
}

//也可以这样写
Path path3 = new Path();
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path3.op(path1,path2,Path.Op.REVERSE_DIFFERENCE);//path1与path2进行布尔运算，结果保存至path3
    canvas.drawPath(path3,pathPaint);
}

在这里插入图片描述

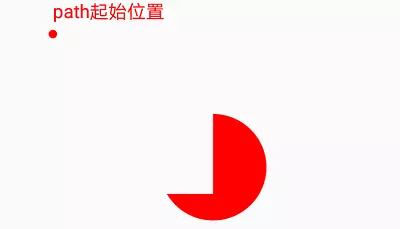

1.3、INTERSECT（交集）

若op方法的调用关系为path1.op(path2, Path.Op.INTERSECT)，则运算结果是path1与path2的交集

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path1.op(path2, Path.Op.INTERSECT);//path1与path2进行布尔运算，结果保存至path1
    canvas.drawPath(path1,pathPaint);
}

//也可以这样写
Path path3 = new Path();
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path3.op(path1,path2,Path.Op.INTERSECT);//path1与path2进行布尔运算，结果保存至path3
    canvas.drawPath(path3,pathPaint);
}

在这里插入图片描述

1.4、UNION（并集）

若op方法的调用关系为path1.op(path2, Path.Op.UNION)，则运算结果是path1与path2的并集

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path1.op(path2, Path.Op.UNION);//path1与path2进行布尔运算，结果保存至path1
    canvas.drawPath(path1,pathPaint);
}

//也可以这样写
Path path3 = new Path();
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path3.op(path1,path2,Path.Op.UNION);//path1与path2进行布尔运算，结果保存至path3
    canvas.drawPath(path3,pathPaint);
}

在这里插入图片描述

1.5、XOR（异或）

若op方法的调用关系为path1.op(path2, Path.Op.XOR)，则运算结果是path1与path2的并集减去path1与path2的交集

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path1.op(path2, Path.Op.XOR);//path1与path2进行布尔运算，结果保存至path1
    canvas.drawPath(path1,pathPaint);
}

//也可以这样写
Path path3 = new Path();
if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.KITKAT) {
    path3.op(path1,path2,Path.Op.XOR);//path1与path2进行布尔运算，结果保存至path3
    canvas.drawPath(path3,pathPaint);
}

在这里插入图片描述

2、setLastPoint(float dx, float dy)

当Path在调用setLastPoint方法之前执行了某项操作时（绘制直线或曲线等），会将该操作的终点强制设置为(dx,dy)并连线（线的曲直取决于该操作本身是绘制直线还是曲线）

理解这个方法之前，首先我们要知道无论是使用addXxx方法还是xxxTo方法等在绘制过程中其实都是根据一堆点的集合，按顺序连线（直线或曲线）后绘制出Path最终的样子，setLastPoint方法正是改变此方法调用之前点的集合中最后一个点的位置。下面我们通过封闭图形（矩形）和非封闭图形（一段圆弧）的例子更好地理解这个方法。

//用绿线绘制一个矩形
path.addRect(new RectF(100,100,300,300), Path.Direction.CW);
pathPaint.setColor(Color.GREEN);
canvas.drawPath(path,pathPaint);

//强制设置最后一个点为(150,250)，用红线绘制观察变化
path.reset();
path.addRect(new RectF(100,100,300,300), Path.Direction.CW);
path.setLastPoint(150,250);
pathPaint.setColor(Color.RED);
canvas.drawPath(path,pathPaint);

在这里插入图片描述

//用绿线绘制一个旋转180°的圆弧
path.addArc(new RectF(100,100,300,300),0,180);
pathPaint.setColor(Color.GREEN);
canvas.drawPath(path,pathPaint);

//强制设置最后一个点为(200,200)，用红线绘制观察变化
path.reset();
path.addArc(new RectF(100,100,300,300),0,180);
path.setLastPoint(200,200);
pathPaint.setColor(Color.RED);
canvas.drawPath(path,pathPaint);
