麦克风工作原理

声音的旅程:麦克风与扬声器的工作原理
本文详细介绍了麦克风的工作原理,包括声波如何通过振膜和线圈转换为电流,以及电磁感应现象在此过程中的作用。同时,解释了电流如何通过扬声器再次转换为声波,完成声音的重放。这一过程涉及到电磁场的变化和能量的转化,揭示了声音信号在电子设备中传递的本质。

工作和生活中,我们经常会用到麦克风,比如语音通话、会议主持。麦克风是声音的捕获装置,是将声波转换成电流的过程,麦克风的重放是将电流重新转换成声波的过程。

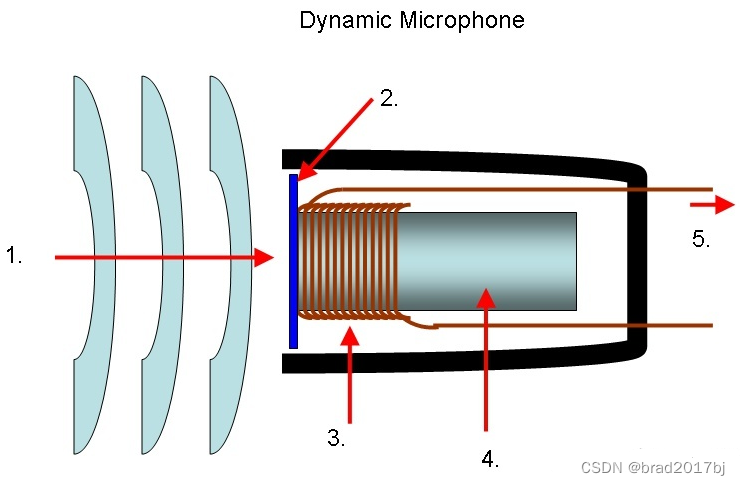

麦克风捕获声音的工作原理如图1所示。声波1使振膜2发生震动,由于振膜2连接着线圈3会同时引起线圈3的震动,线圈3和磁铁4的相对运动就产生了电流5。

 图1:声波转换成电流

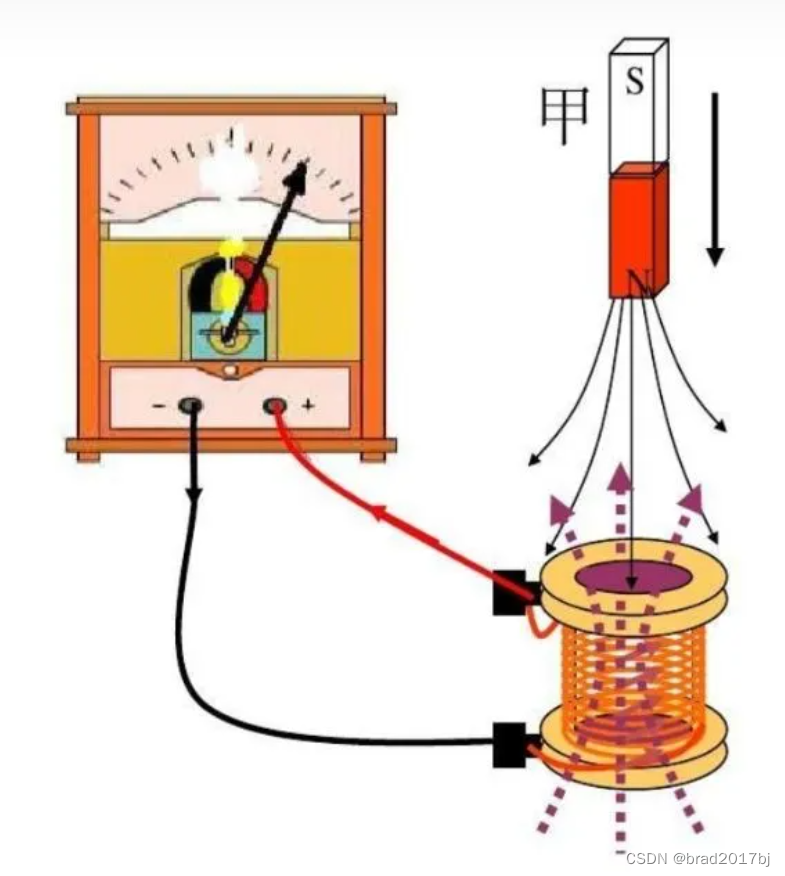

图1中最难理解的就是电磁感应现象,电磁感应现象是指放在变化磁通量中的闭合导体会产生电流,是由迈克尔.法拉第在1831年发现的。大家对图2一定有印象,当磁铁相对于线圈做相对运动时,电流表上就会产生电流。

图2:电磁感应现象

从电流到声波是麦克风的重放过程。交变电流经过扬声器的音圈使音圈这个电磁铁产生磁力,电流的变化使电磁铁的磁力发生变化,相对于永磁铁上下振动,大小和方向根据电流的大小和方向而改变;而音圈与扬声器的振膜是粘接在一起的,音圈振动引起振膜上下振动,就会拉伸和压缩它附近的空气;震动在空气中传播,最后传到人的耳朵就听到声音了。
