FA 镜头 工作距离 焦距及视野计算和结果

最新推荐文章于 2024-10-25 08:33:22 发布
最新推荐文章于 2024-10-25 08:33:22 发布
阅读量7.6k 收藏 6
点赞数
分类专栏： 工业视觉
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/wangzhanko/article/details/101372532
版权
本文详细介绍了FA镜头的常用参数，包括焦距、工作距离及视野范围，为摄影爱好者和专业摄影师提供全面的镜头选择指南。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

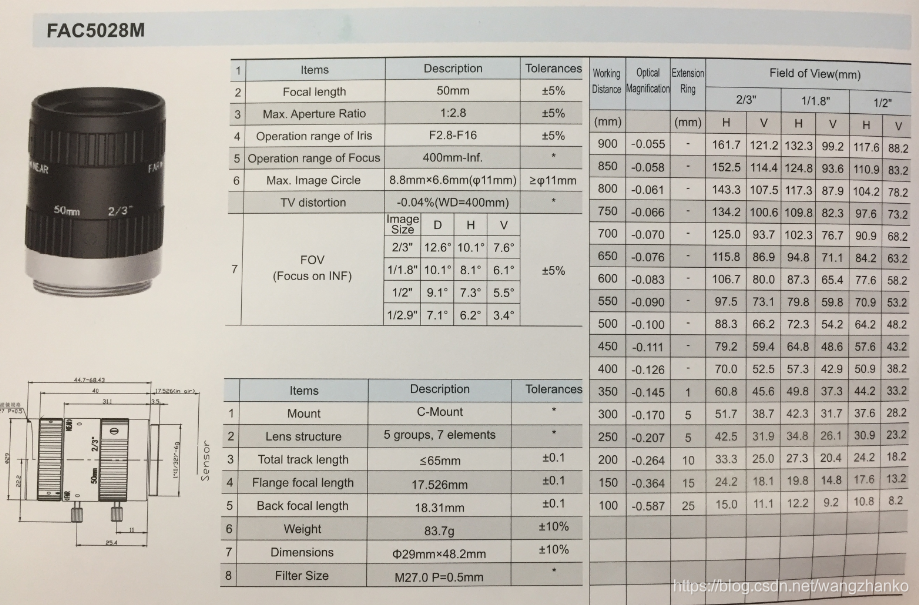

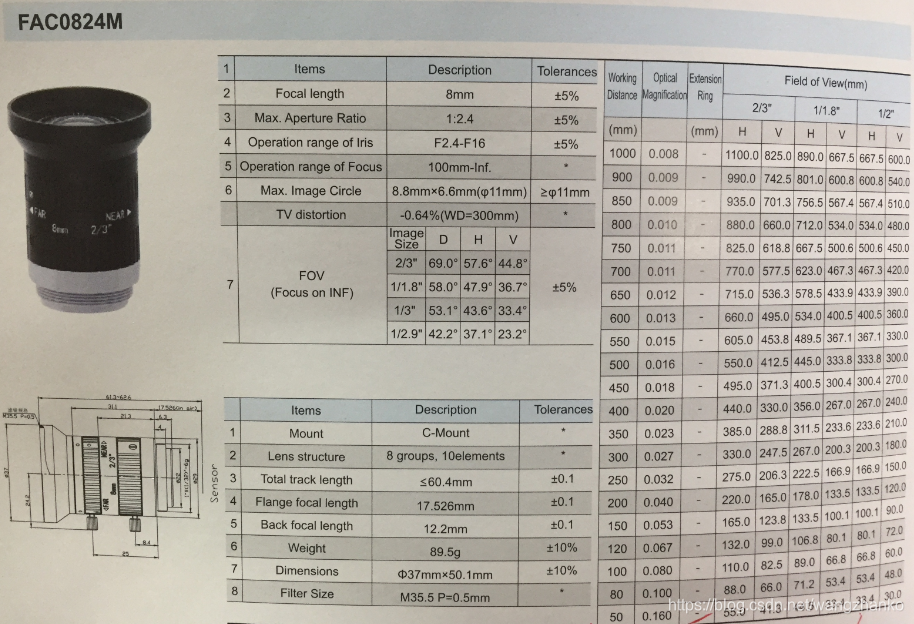

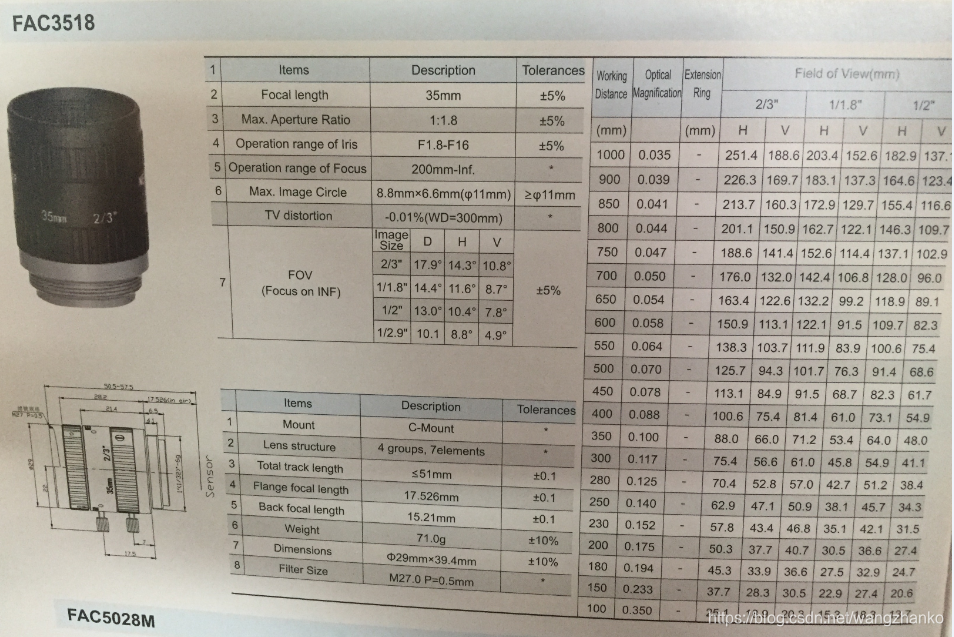

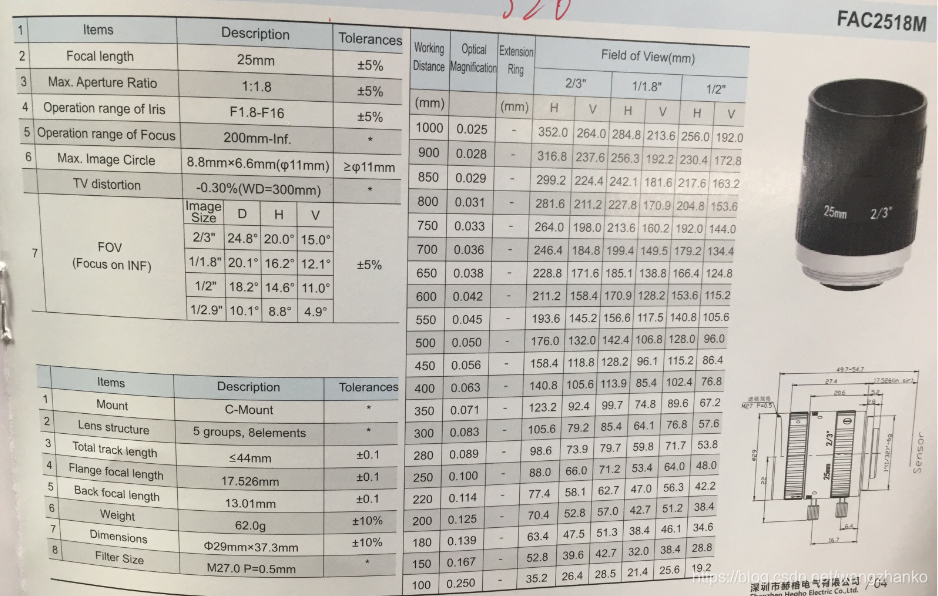

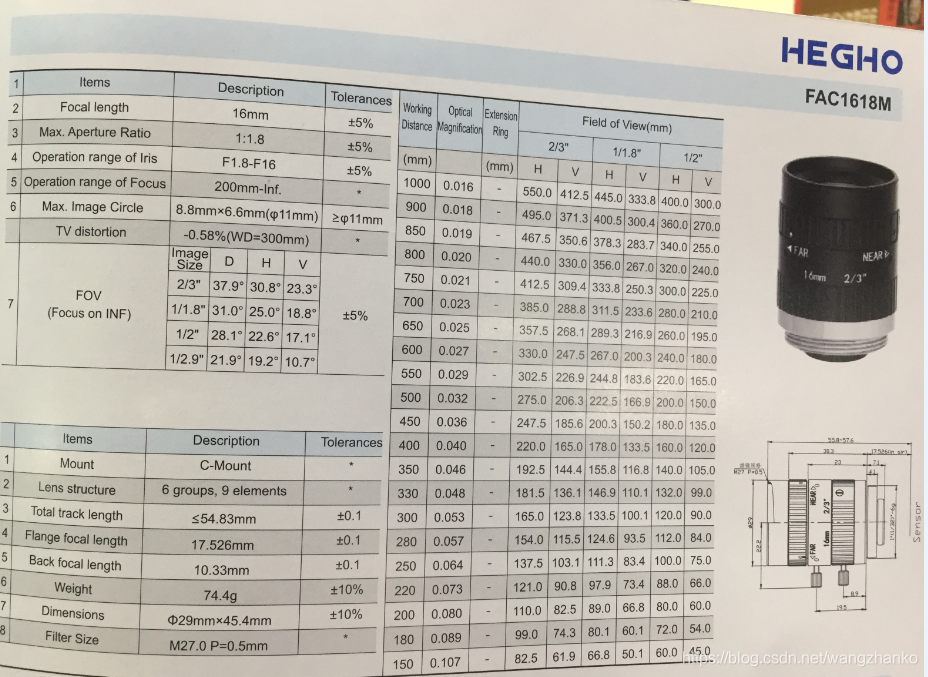

    记录了一些常用的FA镜头，关于焦距，工作距离，视野。
