EKS 训练营-存储卷 EFS(11)

介绍

Amazon Elastic File System (Amazon EFS) 提供了一个简单的设置即用式无服务器弹性文件系统，说白了就是 NFS，让您无需预置或管理存储即可共享文件数据。它可与 AWS 云服务和本地资源配合使用，并且可按需扩展至 PB 级，而不中断应用程序。借助 Amazon EFS，您可以在添加和删除文件时自动扩展和缩减文件系统，无需预置和管理容量以适应增长。

创建 EFS

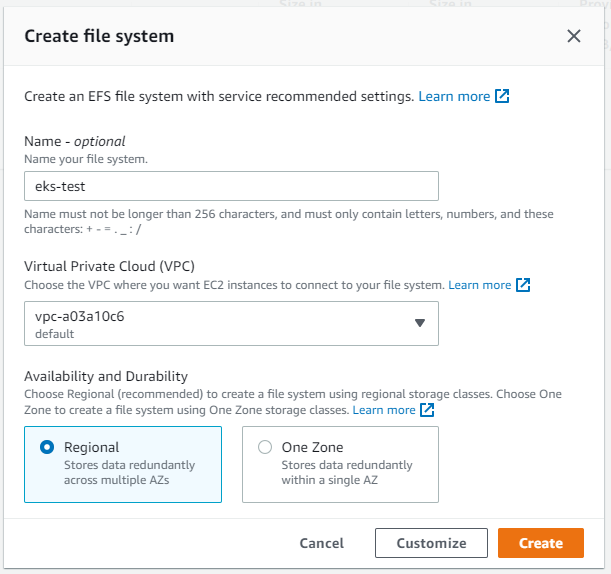

简便期间，我们通过 console 来进行创建吧

创建起来非常简单，我们使用的和 EKS 同一个 VPC，也是 AWS 默认的 VPC，稍等几分钟，就会创建好。

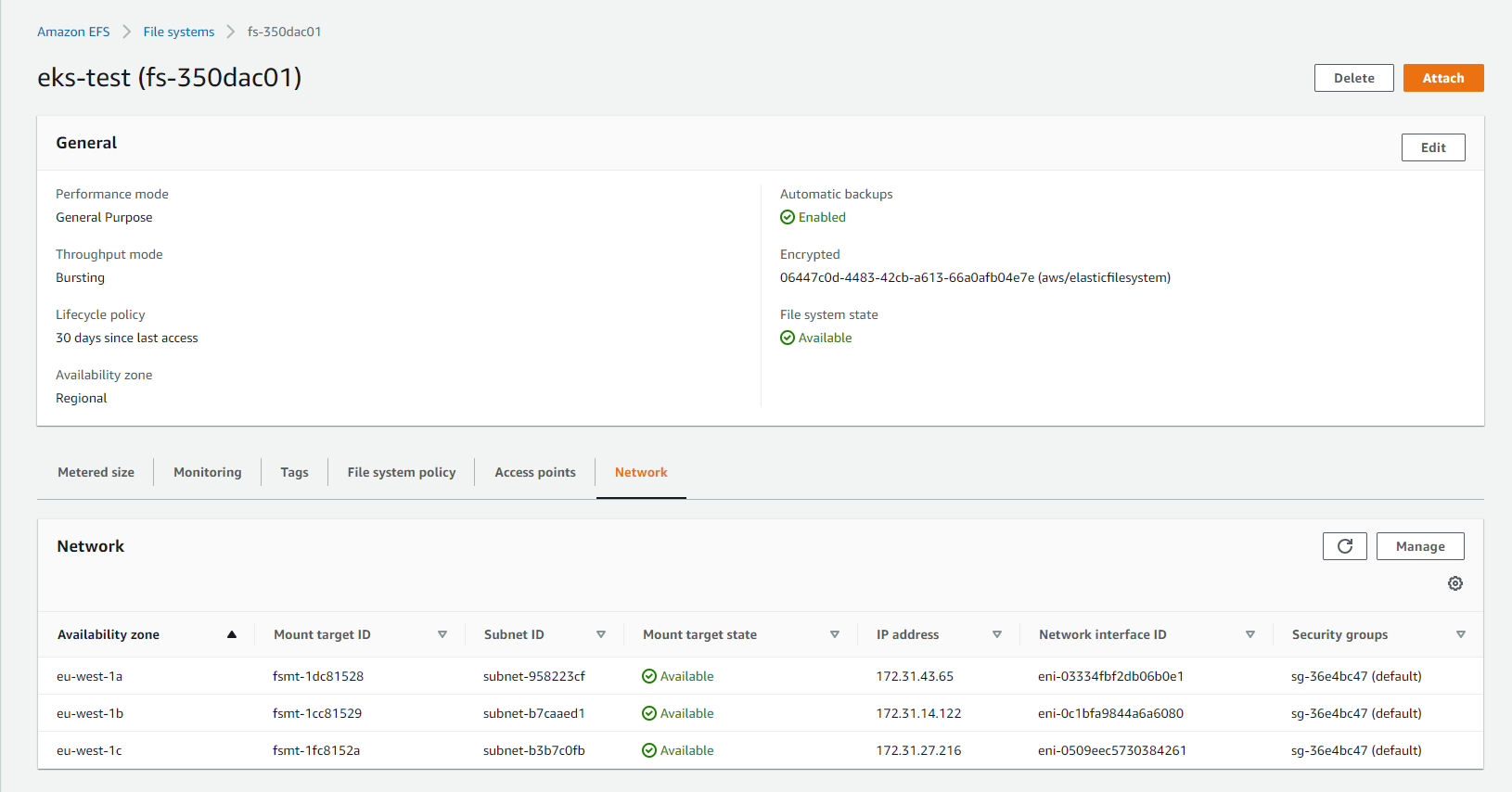

请记住这里的 EFS ID，fs-350dac01 后面会用到。

部署 EBS CSI 驱动

在 EKS 平台上，有个开源的组件 EFS Container Storage Interface (CSI) driver 支持把 EFS 附加到 Pod上 使用，所以，我们需要先安装这个组件。

1.配置 CSI 策略

mkdir ~/environment/efs_csi_driver && cd ~/environment/efs_csi_driver

curl -o iam-policy-example.json https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/v1.2.0/docs/iam-policy-example.json

aws iam create-policy \
  --region eu-west-1 \
  --policy-name Amazon_EFS_CSI_Driver \
  --policy-document file://iam-policy-example.json

2.配置 IAM 角色和 SA 匹配

我们后面创建的 pod efs-csi-controller 默认的 serviceAccount 就是efs-csi-controller-sa，因为需要这个 CSI 来创建 EFS 卷，所以我们把附有权限的 serviceAccount 提前创建好。

eksctl create iamserviceaccount \
  --cluster my-cluster \
  --name efs-csi-controller-sa \
  --namespace kube-system \
  --attach-policy-arn arn:aws:iam::921283538843:policy/Amazon_EFS_CSI_Driver \
  --override-existing-serviceaccounts \
  --approve

3.部署 EFS CSI 驱动

部署方式非常简单

kubectl kustomize \
    "github.com/kubernetes-sigs/aws-efs-csi-driver/deploy/kubernetes/overlays/stable/ecr?ref=release-1.2" > driver.yaml

kubectl apply -f driver.yaml

部署内容如下

serviceaccount/efs-csi-controller-sa configured
clusterrole.rbac.authorization.k8s.io/efs-csi-external-provisioner-role created
clusterrolebinding.rbac.authorization.k8s.io/efs-csi-provisioner-binding created
deployment.apps/efs-csi-controller created
daemonset.apps/efs-csi-node created
csidriver.storage.k8s.io/efs.csi.aws.com created

动态卷配置

1.创建 StorageClass

通过 K8s 的 Dynamic Volume Provisioning 可以按需的给 Pod 挂载存储卷组。在把存储卷组挂载到 Pod 之前，需要先定义 StorageClass。

定义一个 yaml 文件 storageclass.yml。

curl -o storageclass.yaml https://raw.githubusercontent.com/kubernetes-sigs/aws-efs-csi-driver/master/examples/kubernetes/dynamic_provisioning/specs/storageclass.yaml

编辑文件，替换fileSystemId将替换为您的文件系统 ID，内容如下：

kind: StorageClass
apiVersion: storage.k8s.io/v1
metadata:
  name: efs-sc
provisioner: efs.csi.aws.com
parameters:
  provisioningMode: efs-ap
  fileSystemId: fs-350dac01
  directoryPerms: "700"
  gidRangeStart: "1000" # optional
  gidRangeEnd: "2000" # optional
  basePath: "/dynamic_provisioning" # optional

部署并查看

kubectl create -f ~/environment/efs_csi_driver/storageclass.yaml
kubectl describe storageclass efs-sc

2.创建 PVC

下载 yaml 文件

wget https://raw.githubusercontent.com/wangzan18/jenkins-agent-k8s-cicd/master/storage/efs-pvc.yaml

其内容如下

apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: efs-claim
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: efs-sc
  resources:
    requests:
      storage: 5Gi

部署并查看

kubectl create -f ~/environment/efs_csi_driver/efs-pvc.yaml
kubectl describe pvc efs-claim

3.创建 Pod

下载 yaml 文件

wget https://raw.githubusercontent.com/wangzan18/jenkins-agent-k8s-cicd/master/storage/efs-writer.yaml

wget https://raw.githubusercontent.com/wangzan18/jenkins-agent-k8s-cicd/master/storage/efs-reader.yaml

其内容如下，申请了一个 EFS 的 PVC，分别挂到两个 Pod 的 /share 目录下面，两个 Pod 都可以看到相同的内容。

apiVersion: v1
kind: Pod
metadata:
  name: efs-writer
  namespace: storage
spec:
  containers:
  - name: efs-writer
    image: busybox
    command: ["/bin/sh"]
    args: ["-c", "while true; do echo $POD_NAME.$POD_NAMESPACE - $(date -u) >> /shared/out.txt; sleep 5; done"]
    env:
    - name: POD_NAME
      valueFrom:
        fieldRef:
          fieldPath: metadata.name
    - name: POD_NAMESPACE
      valueFrom:
        fieldRef:
          fieldPath: metadata.namespace
    volumeMounts:
    - name: efs-pvc
      mountPath: /shared
  volumes:
  - name: efs-pvc
    persistentVolumeClaim:
      claimName: efs-claim

部署并查看

kubectl create -f ~/environment/efs_csi_driver/efs-writer.yaml
kubectl create -f ~/environment/efs_csi_driver/efs-reader.yaml

4.验证

查看 write 这个 pod 里面的内容：

kubectl exec -it efs-writer -- tail /shared/out.txt

输出内容如下：

efs-writer.default - Tue Jun 8 07:28:12 UTC 2021
efs-writer.default - Tue Jun 8 07:28:17 UTC 2021
efs-writer.default - Tue Jun 8 07:28:22 UTC 2021
efs-writer.default - Tue Jun 8 07:28:27 UTC 2021
efs-writer.default - Tue Jun 8 07:28:32 UTC 2021
efs-writer.default - Tue Jun 8 07:28:37 UTC 2021
efs-writer.default - Tue Jun 8 07:28:42 UTC 2021
efs-writer.default - Tue Jun 8 07:28:47 UTC 2021
efs-writer.default - Tue Jun 8 07:28:52 UTC 2021
efs-writer.default - Tue Jun 8 07:28:57 UTC 2021

然后查看另一个容器的文件。

kubectl exec -it efs-reader -- tail /shared/out.txt

也可以看到 Pod 写入的内容

efs-writer.default - Tue Jun 8 07:30:12 UTC 2021
efs-writer.default - Tue Jun 8 07:30:17 UTC 2021
efs-writer.default - Tue Jun 8 07:30:22 UTC 2021
efs-writer.default - Tue Jun 8 07:30:27 UTC 2021
efs-writer.default - Tue Jun 8 07:30:32 UTC 2021
efs-writer.default - Tue Jun 8 07:30:37 UTC 2021
efs-writer.default - Tue Jun 8 07:30:42 UTC 2021

清理

cd ~/environment/efs_csi_driver/
kubectl delete -f efs-reader.yaml
kubectl delete -f efs-writer.yaml
kubectl delete -f efs-pvc.yaml
