这篇文章讲SPI总线，SPI是serial peripheral interface 的缩写，即串行外围设备接口。该接口是摩托罗拉公司提出的全双工同步通信的接口，该接口只有四根信号线，在芯片的管脚上只占用4根线，节约了芯片的管脚。

这四根信号信如下：

1、MOSI：主器件数据输出，从器件数据输入。

2、MISO：主器件数据输入，从器件数据输出。

3、SCLK:时钟线，有主器件控制。

4、CS：从器件的片选线，由主器件控制。

在点对点的通信当中：无须寻址工作，使用该接口实现全双工通信，高效简单，一个主器件可以连接多个从设备，每个从设备有独立的片选信号。不过该接口有一个缺点，就是没有应答机制。

该接口的工作机制：主设备启动，连接多个从设备，在sdo端输出，si端输入数据，均在sclk的上升沿传输数据，则经过8/16次时钟的改变，就能够完成8/16 bit的数据传输。

一般情况下，对有该接口的时钟会有两方面的设置：一方面是时钟极性，主要是用来规定空闲状态下sclk的值，0代表空闲状态下是低电平，1代表空闲状态下是高电平；另一方面是时钟相位的设置，主要是规定数据是在第一个跳变沿被采样还是第二个跳变沿被采样，0是代表第一个跳变沿，1是代表第二个跳变沿。下面两幅图给出不同相位下，不同极性的传输效果：

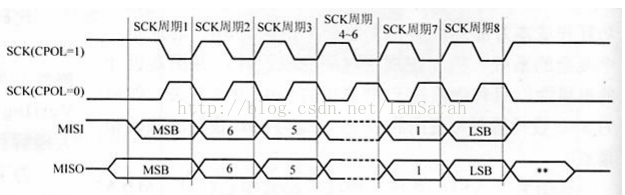

相位为0：

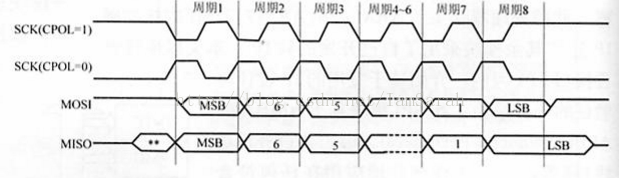

相位为1：

以上就是SPI接口的工作原理，下面给出其verilog实现，这里主器件用读命令和写命令来控制数据的输入和输出，并且对于一个字节的数据读和写分别用一个任务实现，如下：



module spi(clk,rd,wr,rst,data_in,si,so,sclk,cs,data_out);
parameter bit7=4'd0,bit6=4'd1,bit5=4'd2,bit4=4'd3,bit3=4'd4,bit2=4'd5,bit1=4'd6,bit0=4'd7,bit_end=4'd8;
parameter bit70=4'd0,bit60=4'd1,bit50=4'd2,bit40=4'd3,bit30=4'd4,bit20=4'd5,bit10=4'd6,bit00=4'd7,bit_end0=4'd8;

parameter size=8;
input clk,rst;
input wr,rd;//读写命令
input si;//spi数据输入端
input [size-1:0]data_in;//待发送的数据

output[size-1:0]data_out;//待接收的数据
output sclk;//spi中的时钟
output so;//spi的发送端
output cs;//片选信号

wire [size-1:0]data_out;
reg [size-1:0]dout_buf;
reg FF;
reg sclk;
reg so;
reg cs;


reg [3:0]send_state;//发送状态寄存器
reg [3:0]receive_state;//接收状态寄存器

always@(posedge clk)
begin
if(!rst)
begin
 sclk<=0;
 cs<=1;
 end
else
begin
 if(rd|wr)
 begin
 sclk<=~sclk;//当开始读或者写的时候，需要启动时钟
 cs<=0;
 end
 else
 begin
 sclk=0;
 cs<=1;
 end
end
end


always@(posedge sclk)//发送数据
begin
if(wr)
begin
send_state<=bit7;
send_data;
end
end

always@(posedge sclk)//接收数据
begin
if(rd)
begin
receive_state<=bit70;
FF<=0;
receive_data;
end
end

assign data_out=(FF==1)?dout_buf:8'hz;

task send_data;//发送数据任务
begin
case(send_state)
bit7:
     begin
	 so<=data_in[7];
	 send_state<=bit6;
	 end
bit6:
     begin
	 so<=data_in[6];
	 send_state<=bit5;
	 end
bit5:
     begin
	 so<=data_in[5];
	 send_state<=bit4;
	 end
bit4:
     begin
	 so<=data_in[4];
	 send_state<=bit3;
	 end
bit3:
     begin
	 so<=data_in[3];
	 send_state<=bit2;
	 end
bit2:
     begin
	 so<=data_in[2];
	 send_state<=bit1;
	 end
bit1:
     begin
	 so<=data_in[1];
	 send_state<=bit0;
	 end
bit0:
     begin
	 so<=data_in[0];
	 send_state<=bit_end;
	 end
bit_end:
     begin
	 so=1'bz;
	 send_state<=bit7;
	 end
endcase
end
endtask

task receive_data;
begin
case (receive_state)
bit70:
      begin
	  dout_buf[7]<=si;
	  receive_state<=bit60;
	  end
bit60:
      begin
	  dout_buf[6]<=si;
	  receive_state<=bit50;
	  end
bit50:
      begin
	  dout_buf[5]<=si;
	  receive_state<=bit40;
	  end
bit40:
      begin
	   dout_buf[4]<=si;
	  receive_state<=bit30;
	  end
bit30:
      begin
	  dout_buf[3]<=si;
	  receive_state<=bit20;
	  end
bit20:
      begin
	  dout_buf[2]<=si;
	  receive_state<=bit10;
	  end
bit10:
      begin
	  dout_buf[1]<=si;
	  receive_state<=bit00;
	  end
bit00:
      begin
	  dout_buf[0]<=si;
	  receive_state<=bit_end;
	  FF<=1;
	  end
bit_end0:
      begin
	  dout_buf<=8'hzz;
	  receive_state<=bit70;
	  end
endcase
end
endtask
endmodule
