Silverlight之UI设计学Blend五【基本布局控件1】

本文介绍了ExpressionBlend中布局控件的基本使用方法,重点讲解了Grid控件的特性及其行列设置方式,包括绝对数值、自动数值及比例数值的设置方法,并展示了如何在设计中运用这些特性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Expression Blend开发三要素:

- 掌握布局控件(Layout)

- 理解动画设计(Animations)

 理解状态和模板 (States,Templates)

首先,从基本布局控件开始,后面将会学习动画设计和状态、模板:

如果您有HTML的设计经验,也可以简单的把布局控件理解为HTML中的Table标签。在任何一个Silverlight或者WPF项目中,都离不开布局控件。
以下是几个基本的布局控件,分别为:
Grid、Canvas、StackPanel、ScrollViewer、Border、Viewbox

Silverlight之UI设计学Blend五【基本布局控件1】

下面先介绍一下Grid的使用。

Grid控件和HTML的Table是最近似的。设计人员可以根据需要,自定义设置行数和列数,放置不同的内容和控件到每行每列中。在Blend中创建行和列,只需要将鼠标放在界面窗口上深蓝色带上,就可以看到黄色的分割线,鼠标点击后,行和列即可产生。

Silverlight之UI设计学Blend五【基本布局控件1】

以下是拖拽Grid控件之后设计面板中的控件效果。

Silverlight之UI设计学Blend五【基本布局控件1】

这个按钮,可以切换布局控制模式,布局设计模式:

Silverlight之UI设计学Blend五【基本布局控件1】

- Canvas界面设计模式,该设计模式是默认设计模式,

- Grid界面设计模式

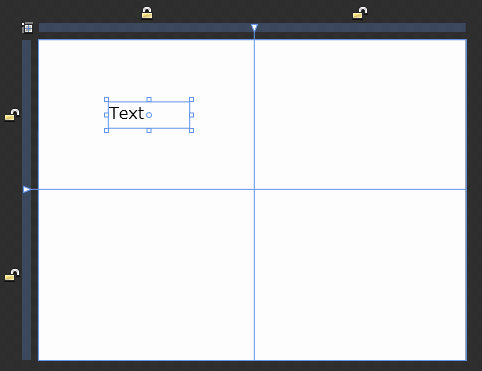

在Grid Layout Mode下,每行和每列前都会显示一个“锁”状图标,默认是非锁定状态,点击后,会锁定该行或者列,大家可以在代码中看一下变化。

 1     <Grid x:Name="LayoutRoot" Background="White">
 2         <Grid.ColumnDefinitions>
 3             <ColumnDefinition Width="0.505*"/>
 4             <ColumnDefinition Width="0.495*"/>
 5         </Grid.ColumnDefinitions>
 6         <Grid.RowDefinitions>
 7             <RowDefinition Height="0.479*"/>
 8             <RowDefinition Height="0.521*"/>
 9         </Grid.RowDefinitions>
10     </Grid>

Grid的行列大小支持三种尺寸设置方式,绝对数值、自动数值、比例数值。



第一种,绝对数值尺寸设置;

该设置是最简单的,但是是最不灵活的。例如上面例程代码中,可以直接设置列宽度为绝对数值:

         <Grid.ColumnDefinitions>

             <ColumnDefinition Width="100"/>

             <ColumnDefinition Width="50"/>

         </Grid.ColumnDefinitions>



第二种,自动数值尺寸设置;

该设置对宽度和高度赋值“Auto”,该Grid尺寸将会随着内部内容的增加而增加,这个设置方法是最常用的一种;

         <Grid.ColumnDefinitions>

             <ColumnDefinition Width="Auto"/>

         </Grid.ColumnDefinitions>



第三种,比例数值尺寸设置;

该设置对宽度和高度赋值"*",或者"2*",Grid将按照设置的比例倍数进行分割布局;

         <Grid.ColumnDefinitions>

             <ColumnDefinition Width="*"/>

             <ColumnDefinition Width="3*"/>

         </Grid.ColumnDefinitions>





以上代码中的设置,将把Grid划分为两列,第二列宽度永远是第一列宽度的3倍。第一列永远是第二列的1/3宽度。在实际项目中,如果需要复杂的项目布局,可以将以上三种尺寸设置方法综合应用,达到最灵活的应用效果。

嵌入内容

Grid支持无限的嵌入,也就是可以嵌套无限个布局控件,这样也提供了非常灵活的布局方式,在Grid中嵌套不同控件。很多控件,可以直接分组在Grid下,方便项目控件的控制。

可以使用Group功能,将控件嵌套在同一个布局下,方便开发中控件的布局控制。

Grid布局中嵌入控件的属性

Silverlight之UI设计学Blend五【基本布局控件1】

在右侧的属性中,可以看到当前处于的行列数是什么,RowSpan是行数,ColumnSpan是列数。

可以设定对齐方式。

可以使用Margin数据设置,来定义控件在Grid中的位置和控件大小。

Margin = "0,1,2,3",表示:

对布局控件左边的距离为0

对布局控件的顶端距离为1

对布局控件的右边距离为2

对布局控件的下端距离为3
