libmodbus搭建数据传输demo

libmodbus生成dll与lib

下载
GitHub https://github.com/stephane/libmodbus
百度网盘链接：https://pan.baidu.com/s/1Ne9E2zqpueam3fEMd39lSA 提取码：4tl2
编译异常
在GitHub上下载的源码只能在win32下编译，不能在x64下编译，不知道是哪里没有配置好
百度网盘上的是在x64下编译好的 dll和lib 可以直接使用

modbus -tcp Demo

项目上需要利用modbus tcp 进行数据传输，既要接收数据又要发送数据所以利用保持寄存器进行数据写入与读取

首先初始化全局变量

#include "modbus.h"
#pragma comment(lib, "modbus.lib")
// modbus
int server_socket = -1;
modbus_t* ctx;
modbus_mapping_t* mb_mapping;
HANDLE hThread1;
uint8_t query[MODBUS_TCP_MAX_ADU_LENGTH];
float temp；

进行初始化这里开辟线程进行单独的数据传输

        ctx = modbus_new_tcp("127.0.0.1", 502);
	modbus_set_debug(ctx, TRUE);
	mb_mapping = modbus_mapping_new(50, 50, 50, 50);
	if (mb_mapping == NULL)
	{
		MessageBox(_T("Failed mapping！！"), _T(""), 0);
		modbus_free(ctx);
	}
	server_socket = modbus_tcp_listen(ctx, 1);
	if (server_socket == -1)
	{
		MessageBox(_T("Unable to listen TCP！！"), _T(""), 0);
		modbus_free(ctx);
	}
	//modbus_tcp_accept(ctx, &server_socket);
	////初始化几个寄存器
	mb_mapping->tab_registers[0] = 1;
	mb_mapping->tab_registers[1] = 2;
	hThread1 = CreateThread(NULL, 0, Fun1Proc, NULL, 0, NULL);

// 开辟线程发送接收数据
DWORD WINAPI Fun1Proc(LPVOID lpParameter)
{

	int rc;
	while (true)
	{
		rc = modbus_receive(ctx, query);
		if (rc > 1)
		{
			modbus_reply(ctx, query, rc, mb_mapping);
			//创建一个全局变量
			temp = mb_mapping->tab_registers[2] * 0.1;
		}
		else
		{
			modbus_close(ctx);
			modbus_tcp_accept(ctx, &server_socket);
		}
	}
	return 0;
}

在主程序中进行数据的改写

    mb_mapping->tab_registers[1] += 1;
    mb_mapping->tab_registers[0] += 2;

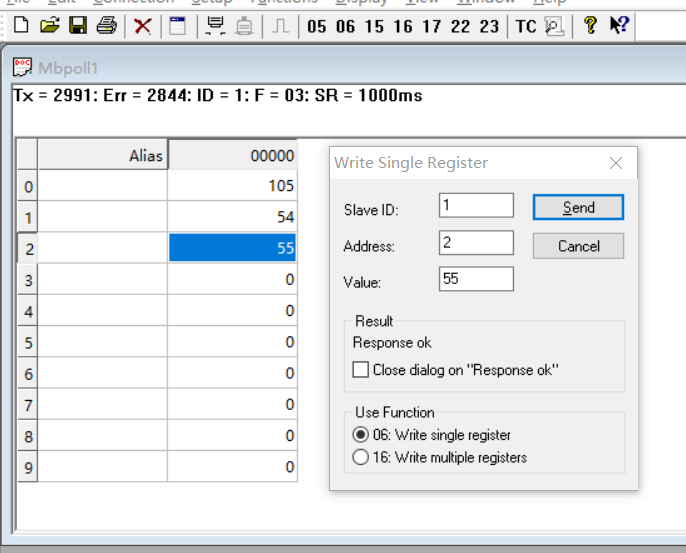

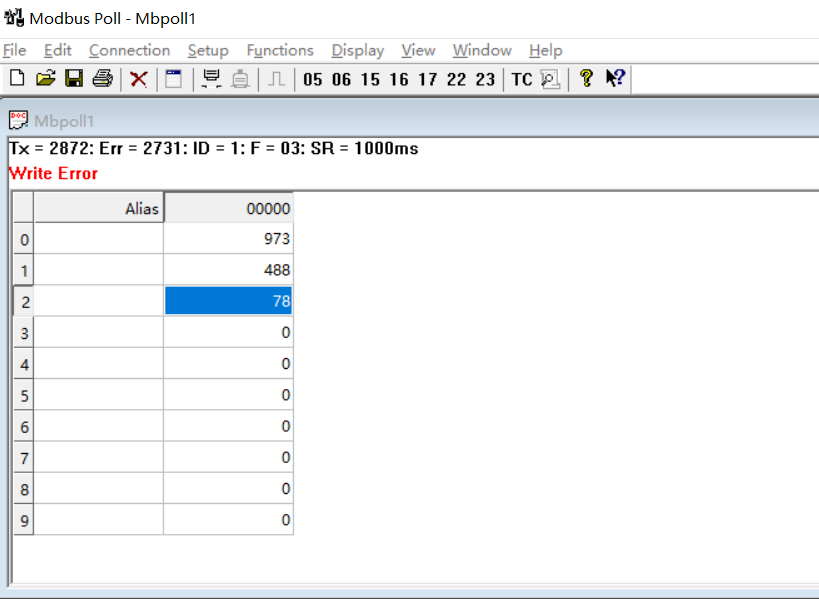

利用modbus poll 进行测试
