配置OSPF与BFD联动示例

原创

于 2025-11-04 19:12:53 发布 · 1.1k 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#网络 #HCIA #网络工程师 #HCIP #精彩网络技术

组网图形

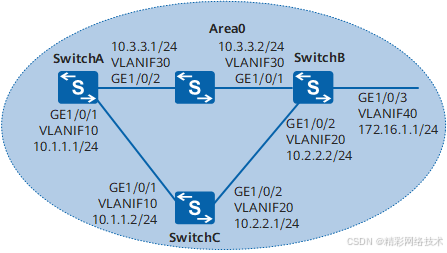

图1 配置OSPF与BFD联动组网图

OSPF与BFD联动简介

双向转发检测BFD（Bidirectional Forwarding Detection）是一种用于检测转发引擎之间通信故障的检测机制。BFD对两个系统间的、同一路径上的同一种数据协议的连通性进行检测，这条路径可以是物理链路或逻辑链路。OSPF与BFD联动就是将BFD和OSPF协议关联起来，将BFD对链路故障的快速感应通知OSPF协议，从而加快OSPF协议对于网络拓扑变化的响应。

网络上的链路故障或拓扑变化都会导致设备重新进行路由计算，如果仅依靠OSPF协议本身的检测机制，那么路由的重新计算时间就是协议本身收敛的时间，这种情况下协议感知到故障所需时间为秒级。然而对于高速数据传输，例如吉比特速率级，超过1秒的检测时间将导致大量数据丢失；对于时延敏感的业务，例如语音业务，超过1秒的延迟是不能接受的。当OSPF网络对可靠性要求较高，或者所承载的业务对时延比较敏感时，可以考虑配置OSPF与BFD联动，这样一旦邻居之间的链路出现故障，BFD的快速性能够加快OSPF的收敛速度，达到毫秒级的故障检测。

配置注意事项

BFD报文双向检测，需要建立OSPF邻居的两端设备均进行BFD配置。
创建BFD会话的通信双方必须处于同一个OSPF区域的同一网段。
ospf bfd enable命令和ospf bfd block命令是两条互斥命令，不能同时使能。

组网需求

如图1所示，SwitchA、SwitchB和SwitchC之间运行OSPF，SwitchA和SwitchB之间的交换机仅作透传功能。现在需要SwitchA和SwitchB能快速感应它们之间的链路状态，当链路SwitchA-SwitchB发生故障时，业务能快速切换到备份链路SwitchA-SwitchC-SwitchB上。

请确保该场景下互联接口的STP处于未使能状态。因为在使能STP的环形网络中，如果用交换机的VLANIF接口构建三层网络，会导致某个端口被阻塞，从而导致三层业务不能正常运行。
