LoadRunner的Analysis工具允许将不同度量的图表合并，以提供多角度的测试结果分析。通过合并图形，可以观察同一方案中不同视图的关系，提供了叠加、平铺和关联三种合并方式。叠加显示两个图在同一X轴上的数据，平铺则在上方显示合并图，关联则转换Y轴为X轴。在分析复杂情况如响应时间分布时，可通过配置测量来调整Y轴粒度，以增强分析效果。然而，这样的调整不适用于报告发布，需在解读时清晰说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

分析器保存的图都是单个图片，在分析结果中发现，仅仅靠单个图片的分析是不够的，单个图片只是从单个的度量角度去分析结果，并没有从多个角度去度量测试结果。analysis可以将同一个方案中的两个数据图合并到一个数据图中。通过怼分析图进行合并，可以同时从多个角度去度量结果并且可以观察两个视图之间的关系。

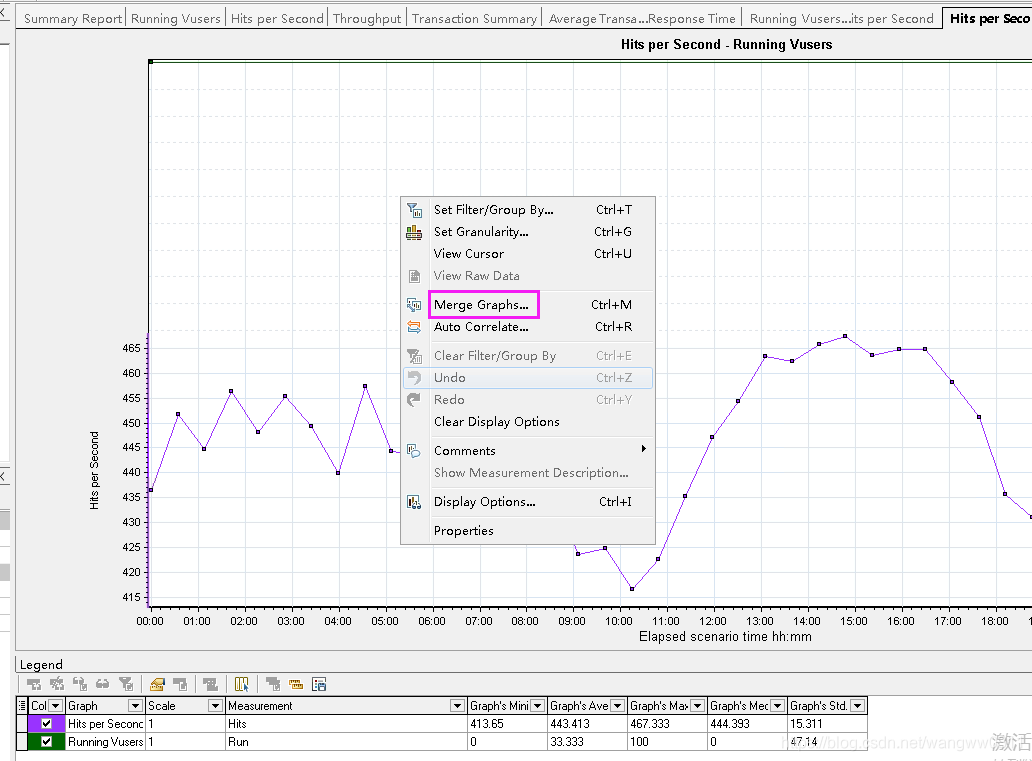

操作：直接右键—Merge Graphs
在这里插入图片描述

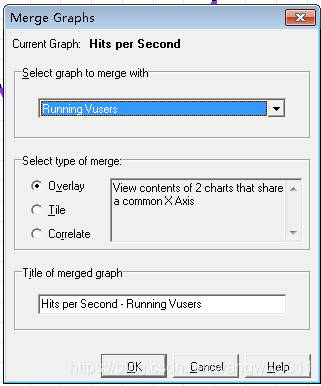

1.选择要合并的图。选择一个要与当前活动图合并的图。注意：合并的图只能选择X轴度量单位相同的图。
2.选择合并类型。三种类型：叠加、平铺和关联。这三种合并方式的不同之处如下：
1）叠加。查看共同用一个X轴的两个图的内容。合并图左侧的Y轴显示当前图的Y轴值，右边的Y轴显示合并进来的图的Y轴值：
在这里插入图片描述

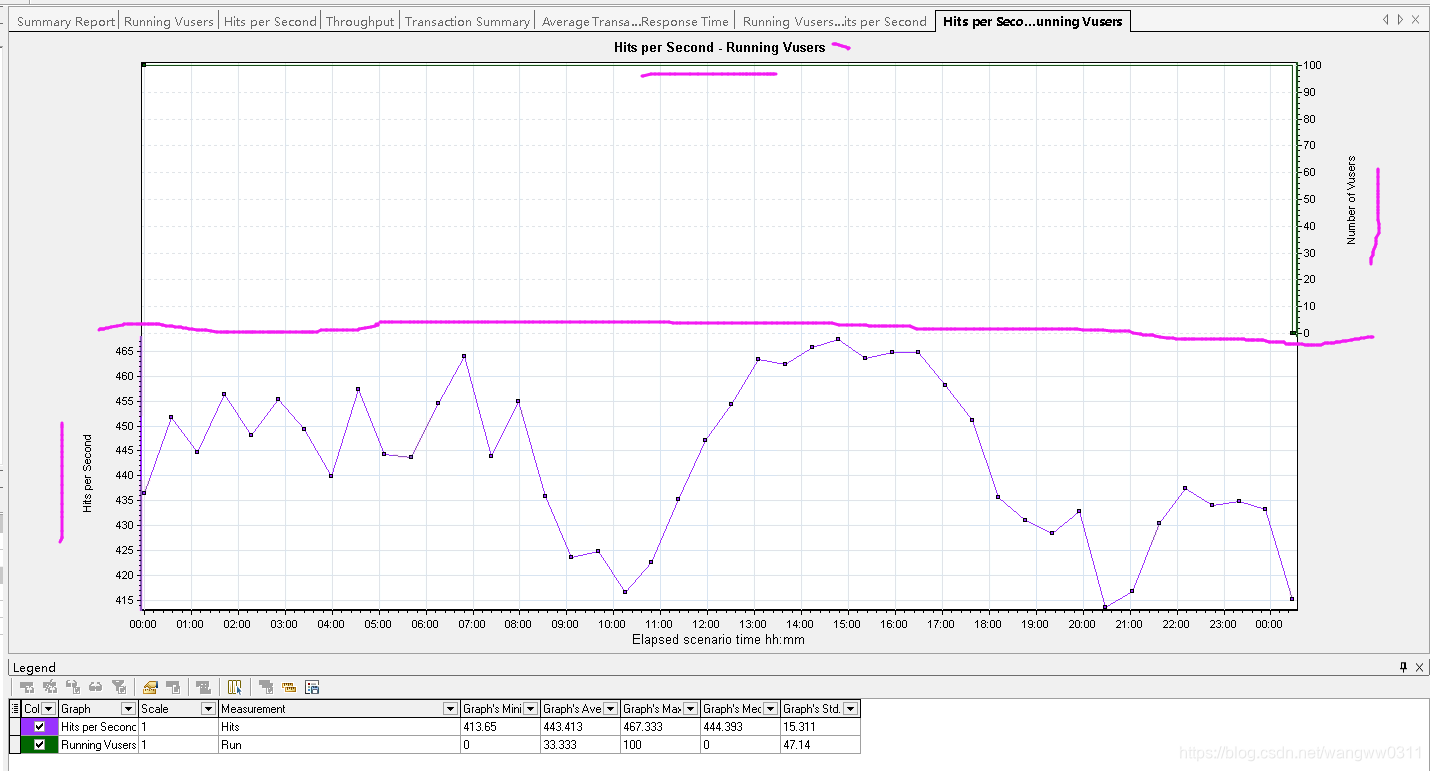

2）平铺。在平铺布局查看，共用同一个X轴，合并进来的图显示在当前图的上方：

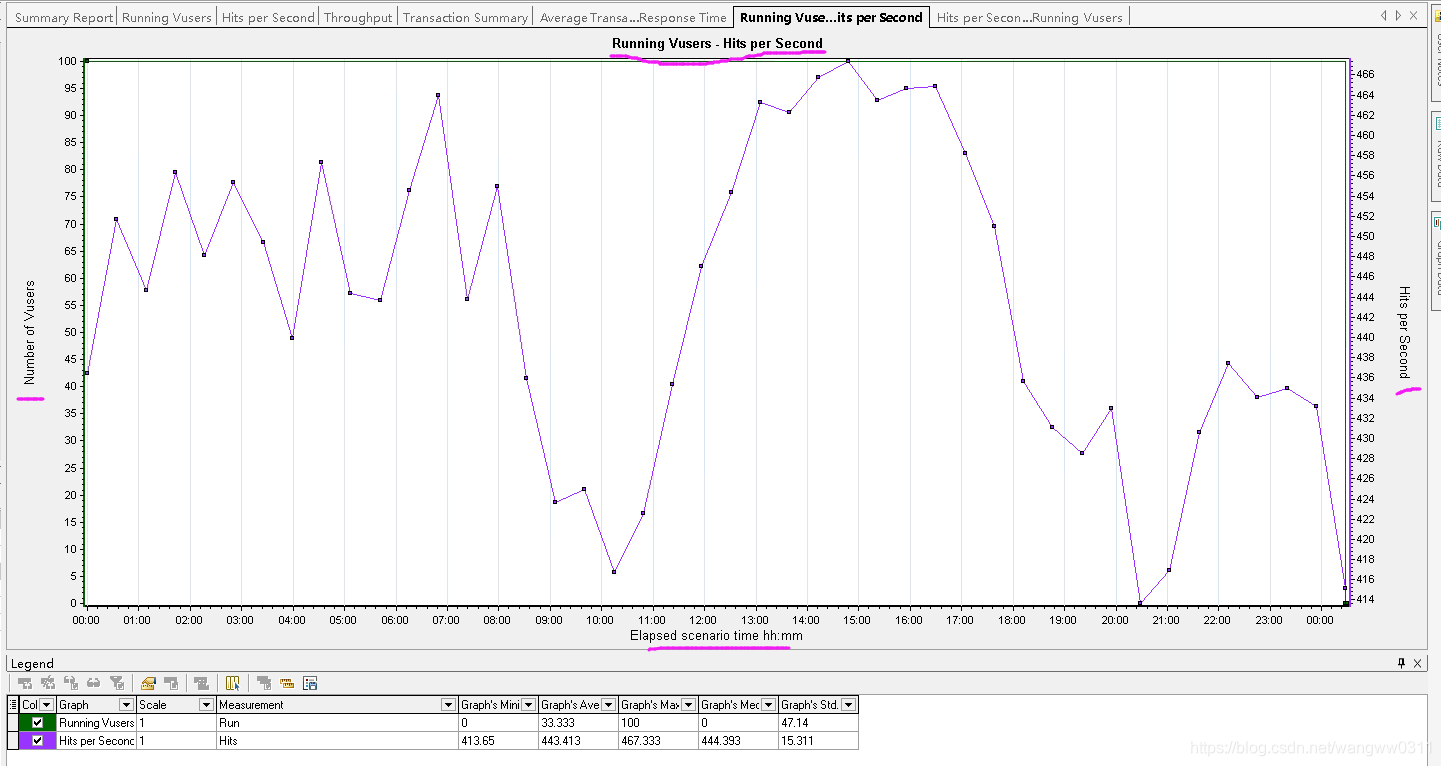

3）关联。合并后当前活动图的Y轴变为合并图的X轴，被合并图的Y轴作为合并图的Y轴：
