ARCGIS 成本距离 寻找最佳路径

1、通过DEM数据生成坡度数据

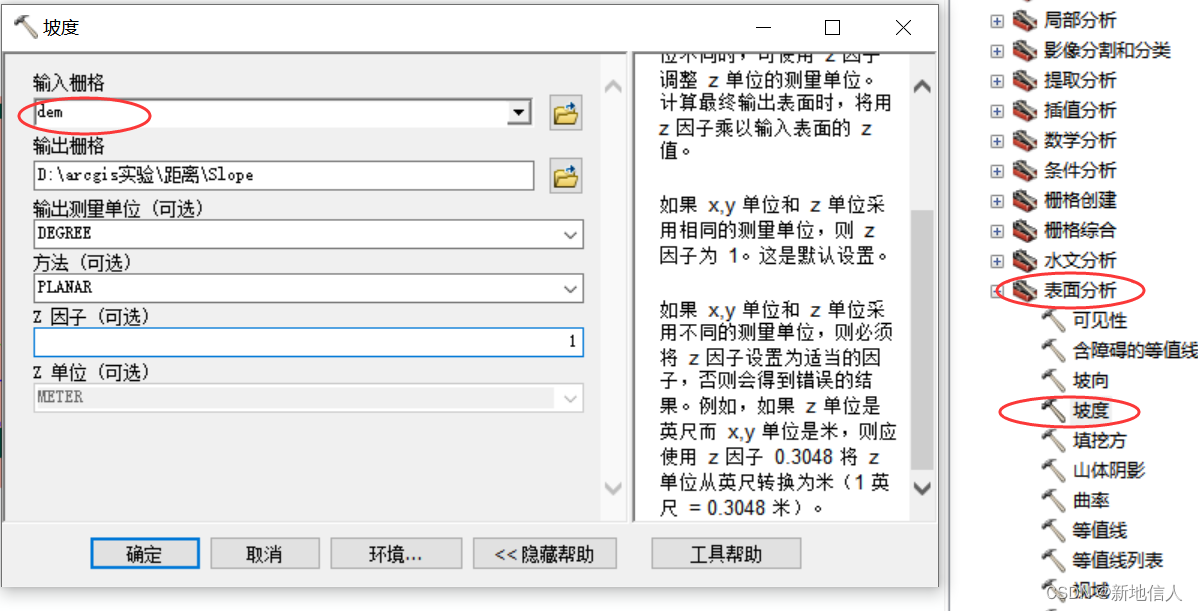

图1 计算坡度参数设置

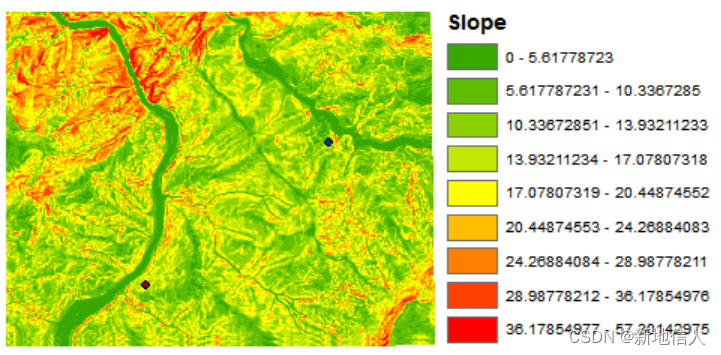

             图2 生成的坡度图

2、对生成的坡度数据进行重分类

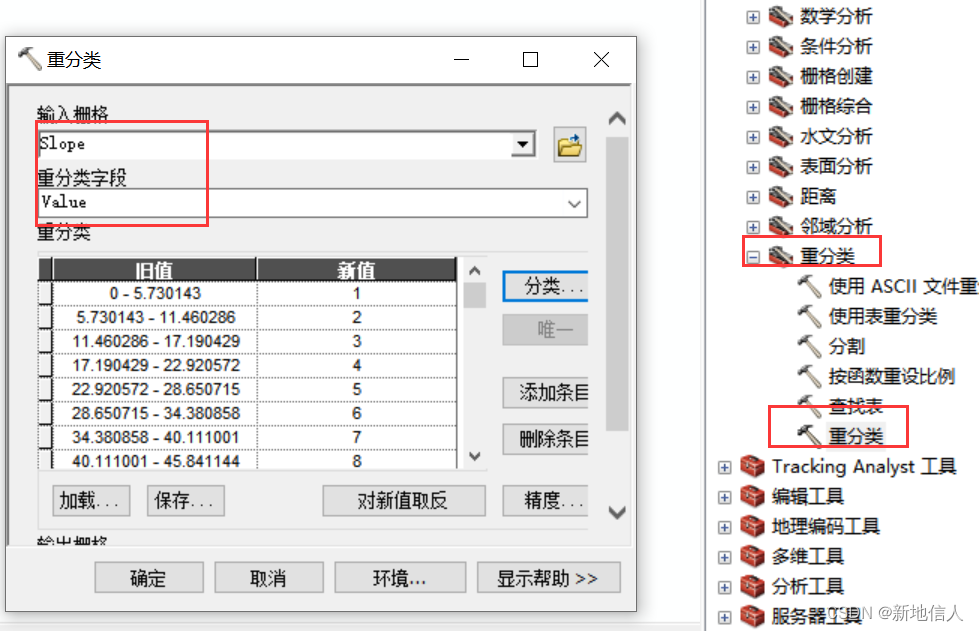

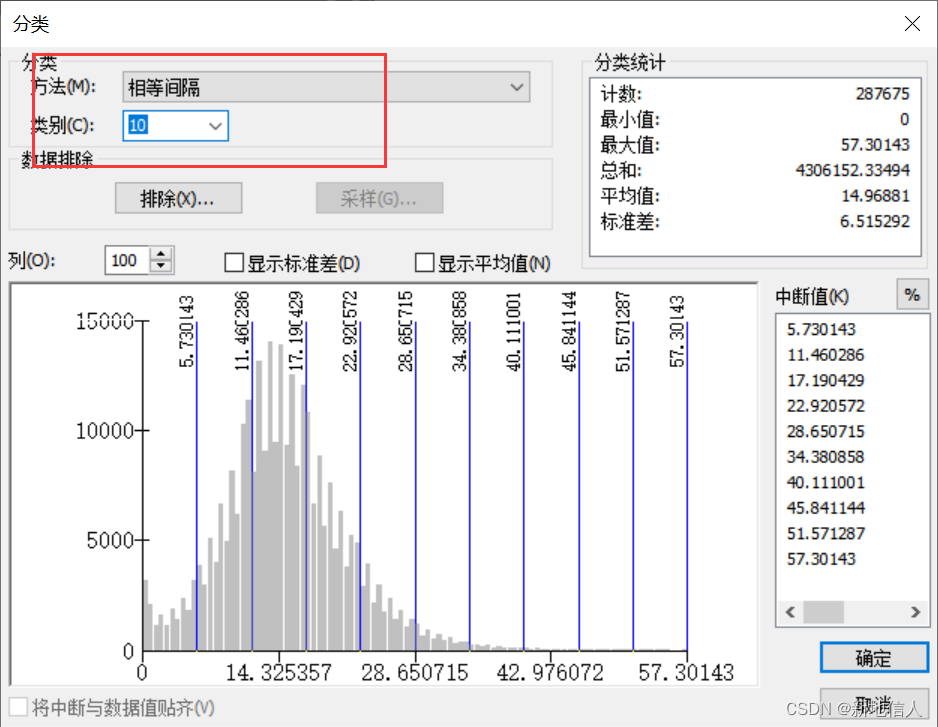

图3、重分类参数设置

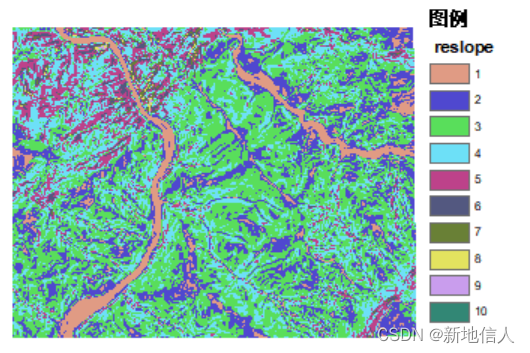

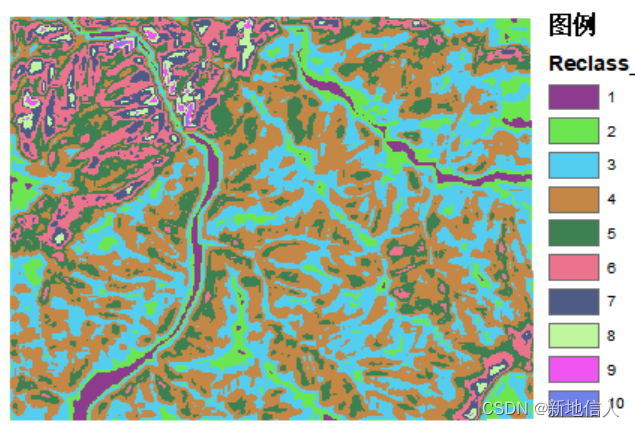

图4重采样坡度图

3、利用DEM ，通过焦点统计中的RANGE工具生成起伏度数据，同样进行重采样分成10级。

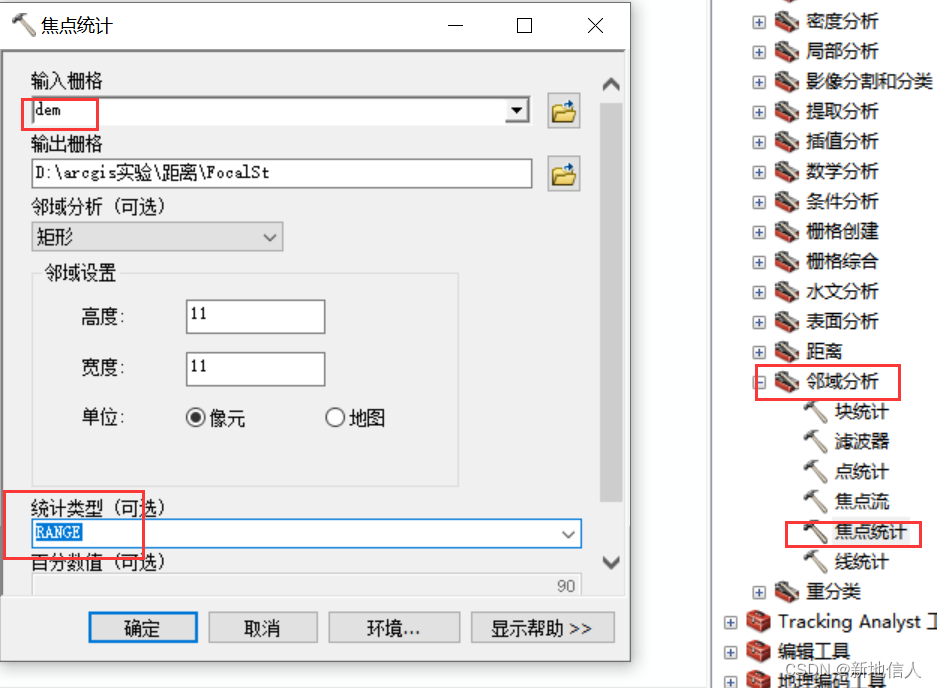

图5 焦点统计设置



    图6 重分类后的起伏度数据

4、对河流等级进行重分类，从4—0级依次赋值为10、8、5、2、1。

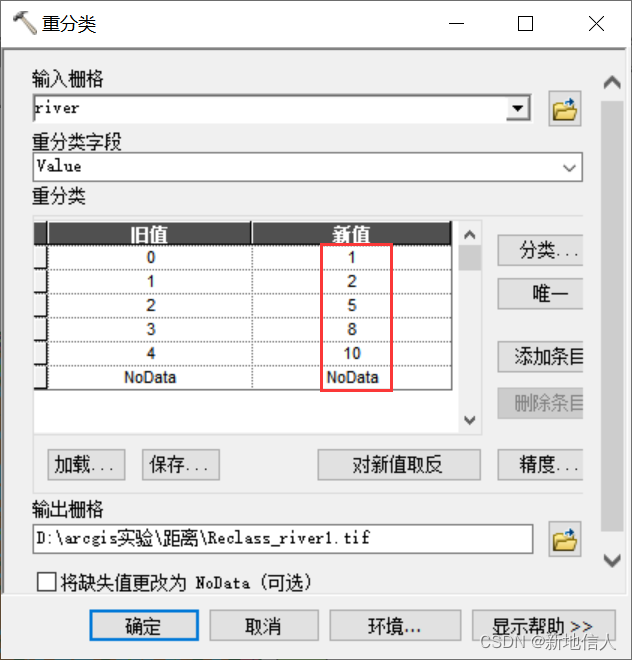

   图7、河流重分类设置



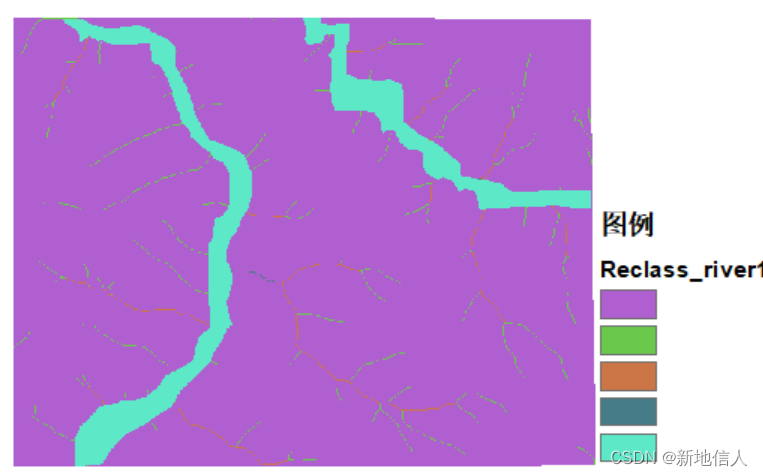

    图8河流重分类结果图

5、根据成本因素影响，先将重分类后的坡度数据和起伏度数据按照0.6:0.4权重合并，然后与河流成本作等权重的加和合并，公式描述如下图:

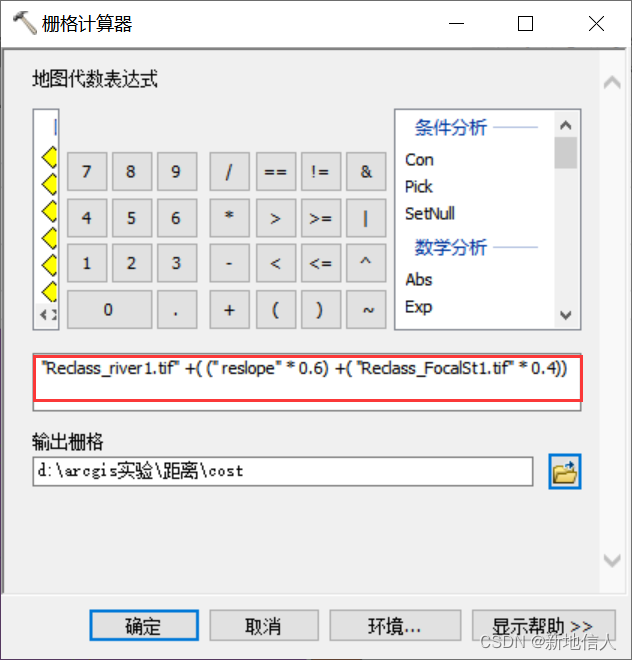

图9 成本计算公式

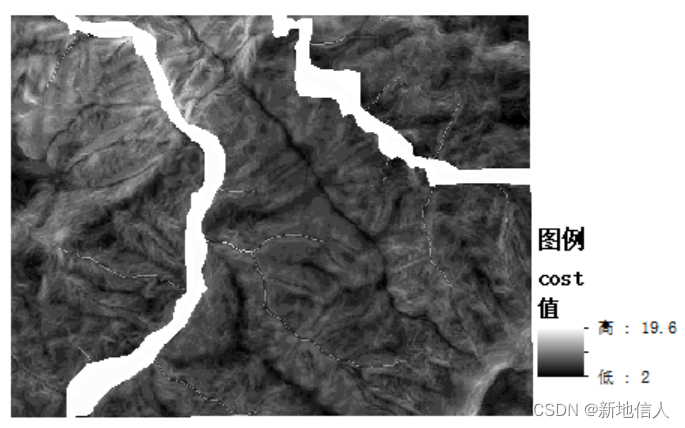

  图10 成本数据

6、计算成本权重距离函数

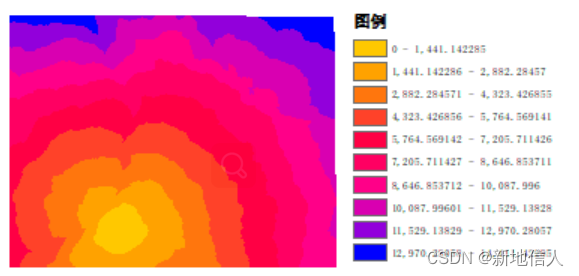

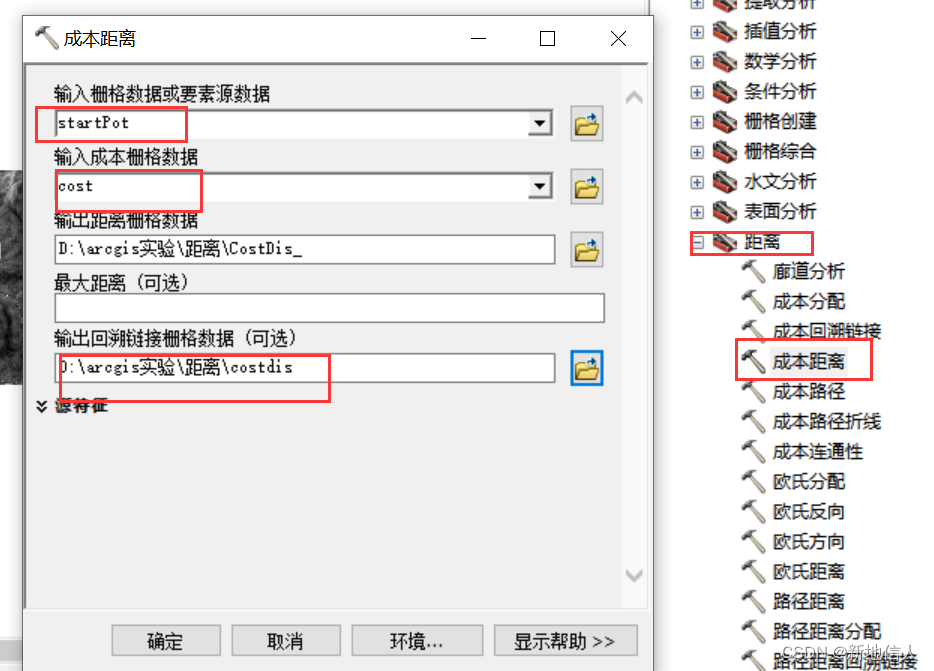

图11 成本距离计算及结果图

同时生成回溯连接图，尖点为源点

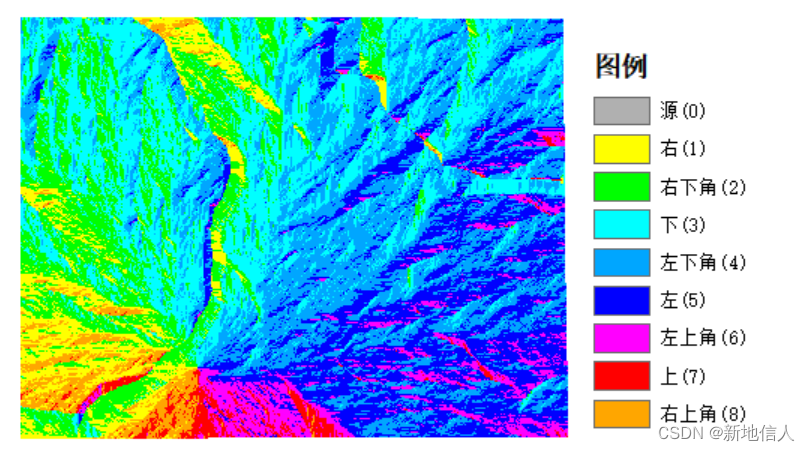

  图12 回溯链接图

7、最短路径计算

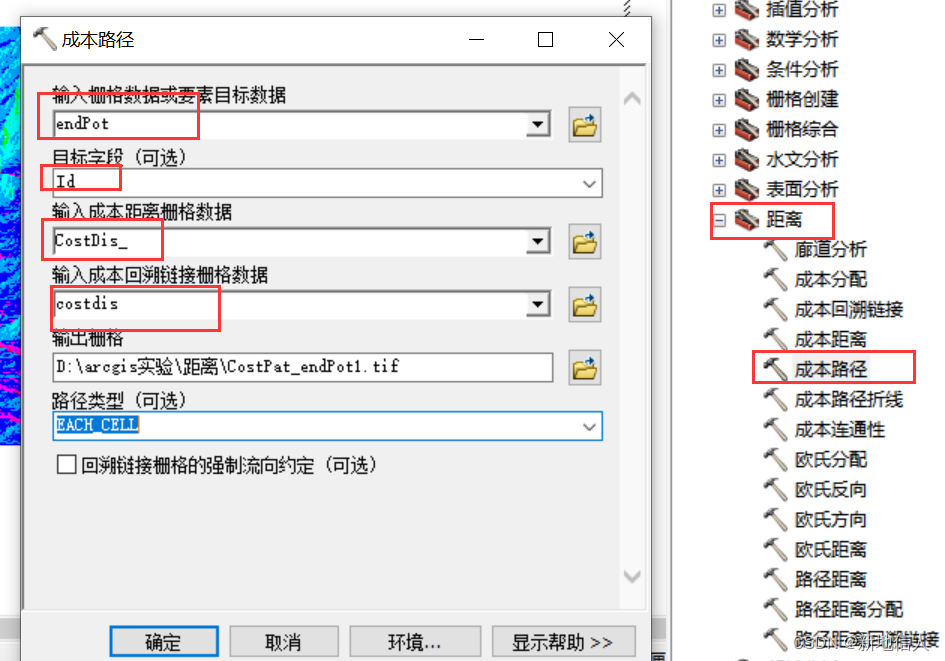

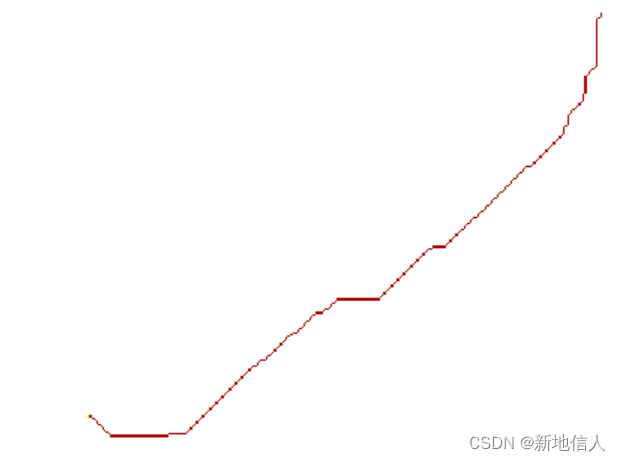

图13 最短路径设置及最短路径图

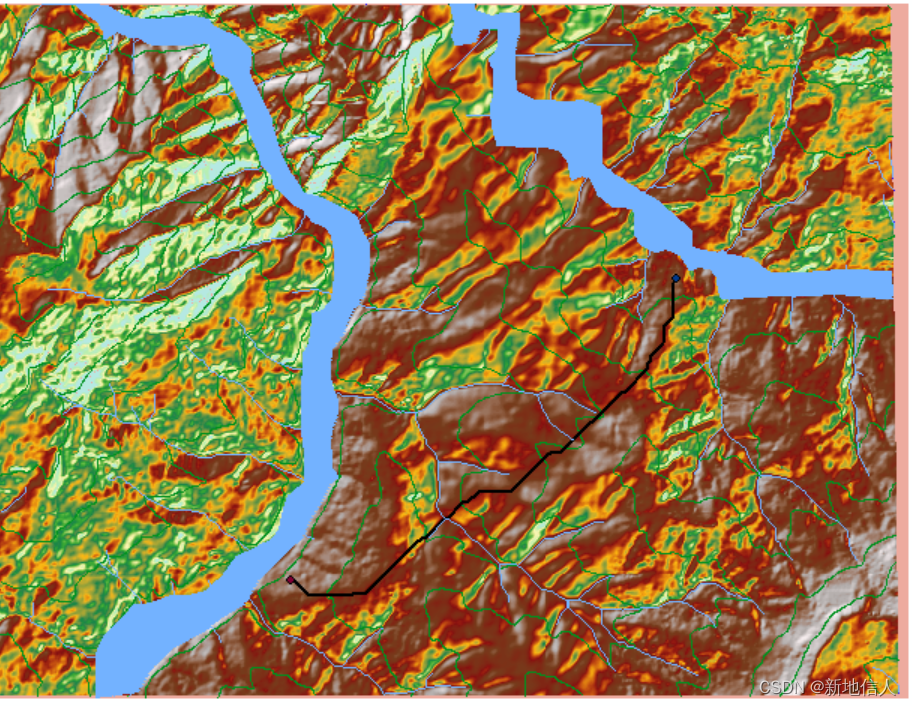

图14 叠合地形晕染图最短路径显示
