IFIX组态-----全局阈值表应用

全局阈值表用于创建反复使用的、有共性的变量表格，主要包括颜色阈值设置、字符串值或者范围设置。例如：开关量的红绿颜色、不同温度范围颜色变化、不同数字范围转换成不同的字符串等。下面以不用温度范围显示不同的颜色为例进行说明！

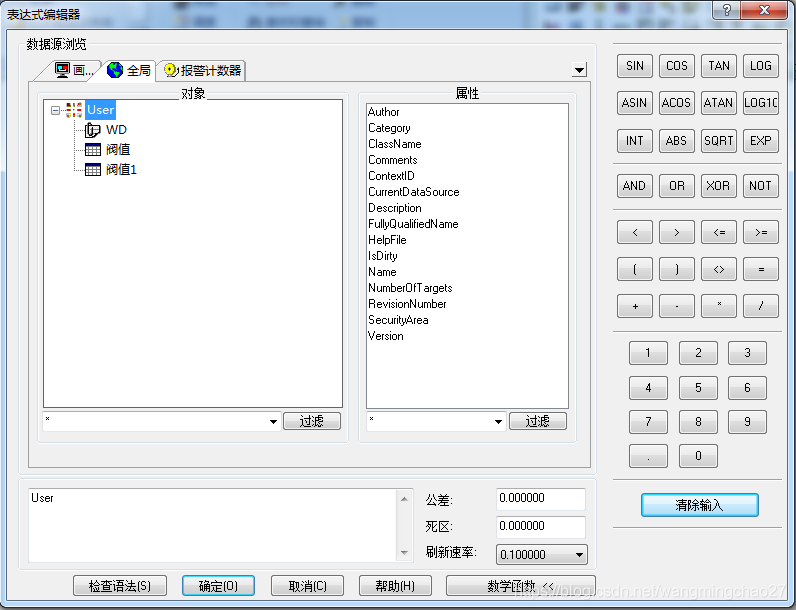

第一步：打开globals文件夹，鼠标右键user，创建一个阈值表

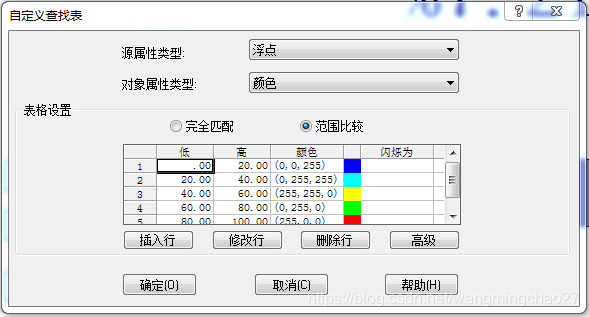

因为是根据温度范围的不同显示不同颜色，所以源属性类型选择浮点数、对象属性选择颜色，根据实际需要对不同范围及对应的颜色进行设置，如果是开关量，选择完全匹配，值为0和1分别设置对应颜色即可！
设置完毕，点击确定，命名保存，完成阈值表创建

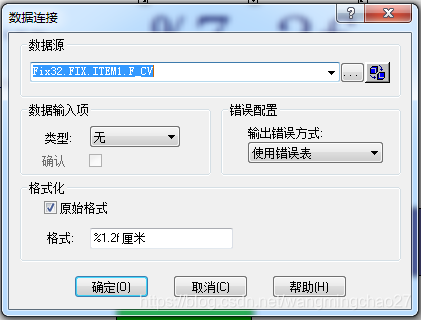

第二步：创建一个数据连接，数据源选择温度对应的模拟量，忽略我的截图单位

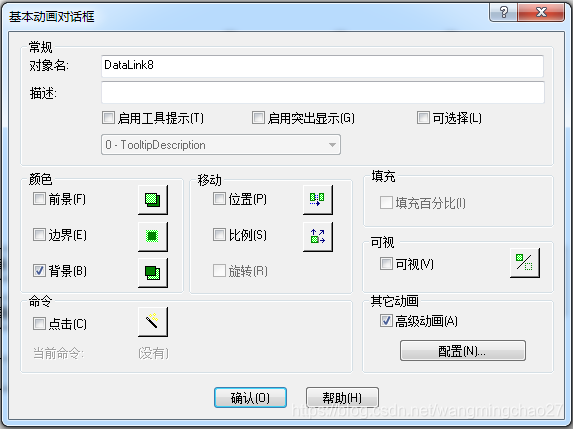

第三步：右键数据连接戳，选择动画，勾选背景，点击背景后面的绿色方块进行配置

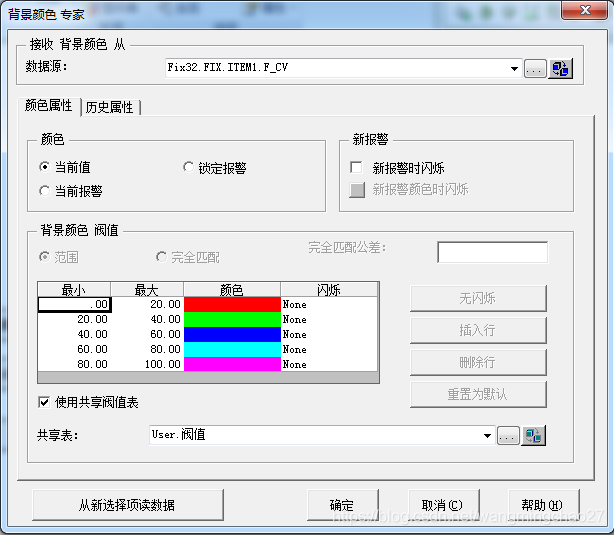

第四步：数据源选择之前的温度变量，勾选使用共享阈值表，共享表选择之前建立的全局阈值表

这样就完成了一个应用，如果有很多温度都要以相同的规则进行显示，就不需要一个一个进行颜色动画的配置了，直接使用一个配好的全局阈值表即可。
