IFIX组态-----模拟量连接

在ifix工具箱中，有两个比较常用的数据专家，一个是数据连接戳，一个是数据输入专家，这里与西门子wincc中的I/O域还是有点区别的，下面与大家分享使用方法！
数据连接戳：用来显示模拟量过程值

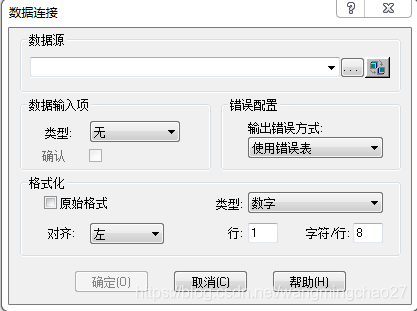

工具箱中鼠标左键单击数据连接戳，弹出数据连接菜单

数据源：选择想要显示的数据
格式化：若选中原始格式，则可以给数据添加显示单位，不选则没有单位；
如%3.2f 厘米
%3表示显示3个字符
2表示显示两位小数
f是format的简写，表示格式
f+空格+单位，必须有空格
数据输入专家：用户通过画面对数据库中的数据进行修改，是实现人机交互的重要方法。一般以按钮为对象。

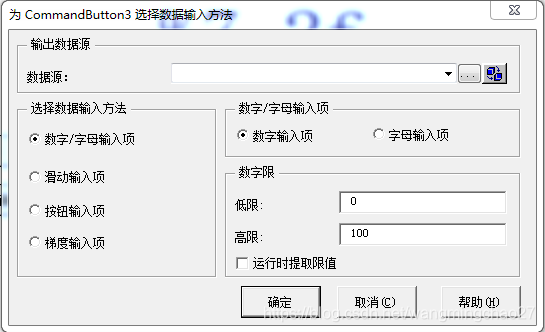

画面中插入一个按钮，选中按钮后，选中工具箱中的数据输入专家，弹出配置窗口

数据源：选中想要控制的数据
选择数据的输入方法：
数字/字母输入项：通过键盘输入数据或字母
滑动输入项：鼠标滑动输入界面的滑标输入数据，多用于模拟量输入
按钮输入项：用鼠标单击想要输入的数值，多用于数字量输入
梯度输入项：鼠标单击输入不同的梯度值，多用于模拟量输入

数字/字母输入项：用来选择输入的是什么字符，数字还是字母

数字限：顾名思义，输入数据的上下限
启用数字限要勾选运行时提取限值
设置完成，确定即可。
