西门子串口通讯03-CP341在Step7环境做Modbus主站通讯

西门子串口通讯03-CP341在Step7环境做Modbus主站通讯

准备工作：

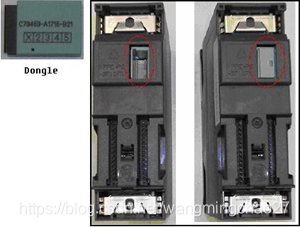

将Dongle插入CP341中，Dongle和插入Dongle前后的CP341如下图所示。

图1

组态和配置

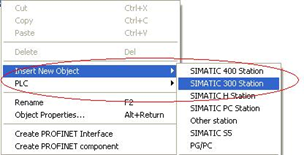

1、打开上面创建的项目ptp，用鼠标右键点击项目名称，选择Insert
New Object-> SIMATIC 300 Station，更改站的名称为CP341
Modbus-M。

图2

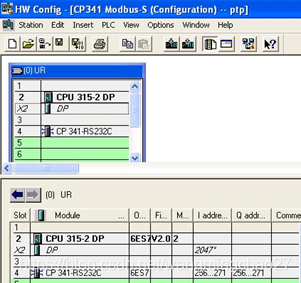

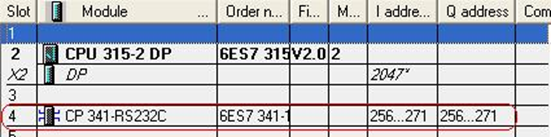

2、双击Hardware进入硬件配置画面，插入RACK、CPU315-2DP、CP341。

图3

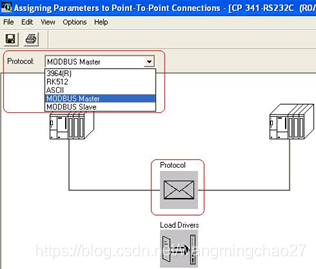

3、 双击CP341模板，点击Parameter…，配置CP341参数。在Protocol选项中选择MODBUS Master。

图4

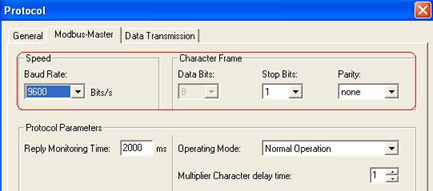

4、双击Protocol下的信封图标，配置Modbus Master参数，点击Modbus-Master按钮，设置通讯波特率等参数。

图5

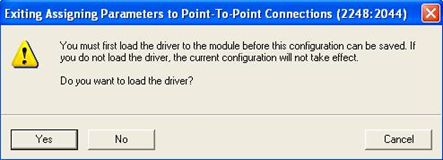

5、配置完成后保存时会提示是否装载驱动。

图6

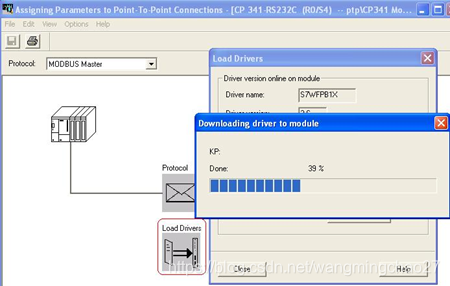

6、此时必须连接到实际的PLC，点击Yes按钮装载驱动，或点击Load Drivers装载，装载时CPU必须为STOP模式。

图7

7、装载完成后，如果再次装载，Step7会提示Driver

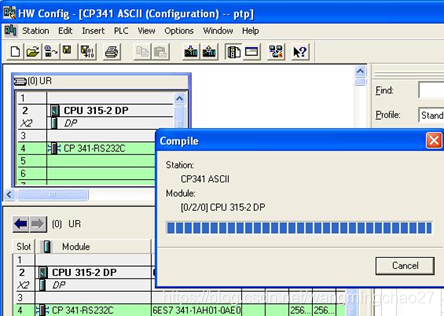

already exists。配置完成后点击 按钮保存编译硬件组态，并确认没有错误。

图8

编写通信程序

1、双击OB1，打开OB1编程画面，从库Libraries->CP PtP->CP341中调用发送程序块FB8 P_SND_RK，分配背景数据块DB8，将参数LADDR设为硬件组态中的输入起始逻辑地址256。

图9

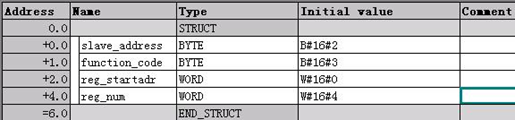

2、创建发送数据块DB1，从站地址为2，功能码为3，起始地址为0，读4个寄存器数据，具体功能码3 的使用参见Modbus Master手册 5.3 Function Code 03 - Read Output Registers部分的说明。

图10

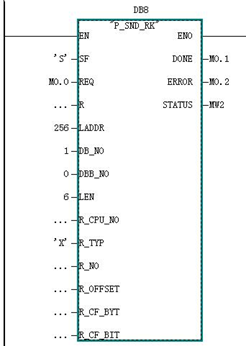

3、调用发送功能块，设置参数。

图11
4、从库中Libraries->CP PtP->CP341调用接收程序块FB7
P_RCV_RK，分配背景数据块DB7，将LADDR设为硬件组态中的输入起始逻辑地址256。

图12

5、创建接收数据块DB2。

图13

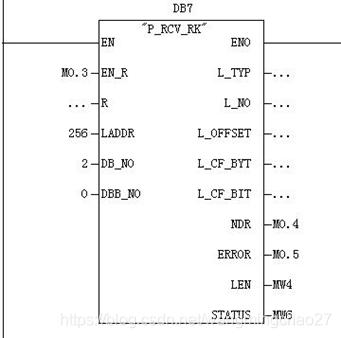

6、调用接收功能块，设置参数。

图14
设备连接

使用CP341的接口是RS232C，需要通过标准的RS232C电缆来连接CP341和计算机的串口。

如果使用的CP341是RS485接口的模块，需要使用RS232C/RS485转换器。

通信测试

前面使用Step7 V5.5软件已经将通信CP341的通信工作做完，下面进行通信测试。这里使用串口通讯测试软件modbus
slave软件来测试CP341和计算机的通信，步骤如下

1、安装Modbus Slave测试软件，安装完成后，在桌面上生成一图标，双击此图标，打开modbus slave测试软件，如图。

图15

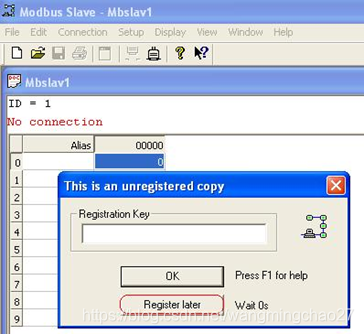

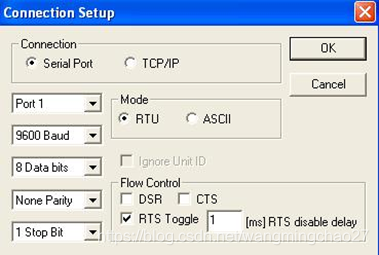

2、点击Register later按钮，不注册此软件，可以使用30天，但每次只能使用15分钟，网上下载的软件，没有注册码。然后点击菜单Connection->connect配置串口参数，要和CP341的参数相同。

图16

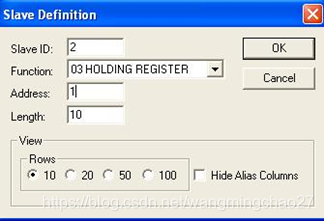

3、点击OK按钮，然后选择菜单Setup->Slave
Definition…设定通讯数据，因为CP341使用的是功能码3，所以选择03 Holding Register，CP341访问的从站地址为2，Slave
ID设为2，起始地址从1开始，画面如下。

图17

4、然后设置地址1到4 的数据分别为111 到444，然后在Step7变量表中设置M0.3为TRUE，使能接收，然后将M0.0置成 TRUE（上升沿触发，想再发送需要将M0.0从TRUE置成FALSE，然后再置成TRUE），可以监控到DB1.DBW0到DB1.DBW4的值为111
到444，如下图。

图18

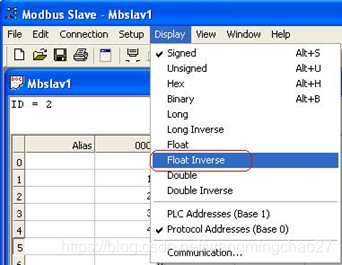

5、如果想读取浮点数，必须设置数据格式，点击菜单Display->Float Inverse。
图19

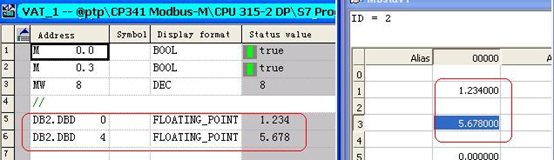

6、设置地址1和3的值分别为1.234 和5.678，触发M0.0发送，可以看到接收到的数据为1.234 和5.678，如下图。

图20
