这篇博客展示了LaTeX中使用TikZ进行图形绘制的练习结果，并提供了具体代码示例。作者提到，代码来源于刘海洋的《LaTeX入门》一书。此外，作者在新浪微博上分享Stata, LaTeX, Matlab的相关技巧，偶尔也会分享英语单词学习。" 3365214,386293,深入理解C语言：《C缺陷与陷阱》读后感,"['C语言', '编程技巧', '编译原理', '面试准备', '代码质量']

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

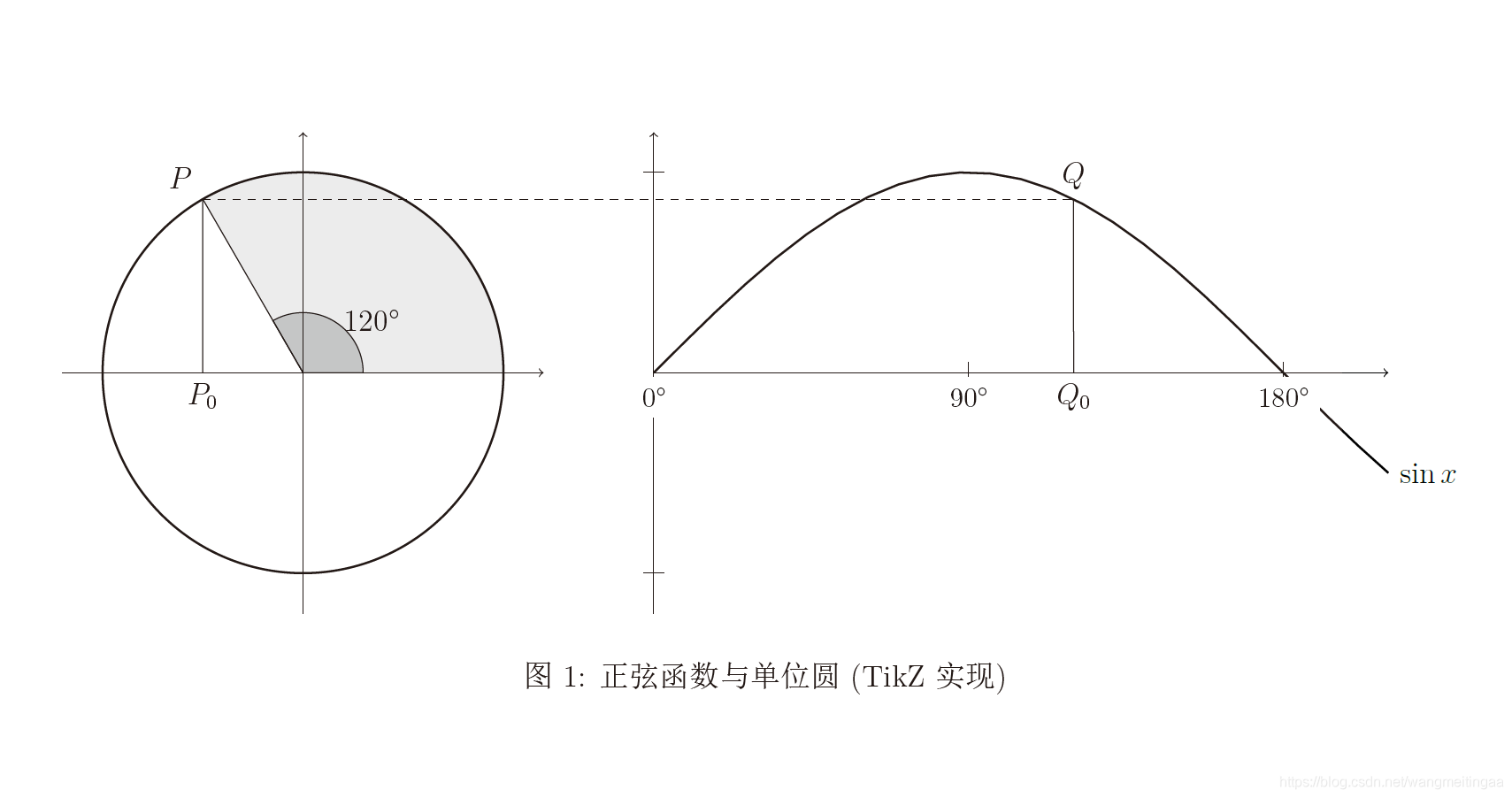

练习结果图

在这里插入图片描述

具体代码

\documentclass[12pt,a4paper]{article}
\usepackage{tikz}
\usepackage{siunitx} %需要用到\ang[options]{degrees}命令
\newcommand{\iangle}{120}
\usepackage{ctex}
\usepackage[landscape]{geometry} %使得页面横置


\begin{document}
\begin{figure}[htbp]
	\centering
	\begin{tikzpicture}[scale=2.8] %scale参数可以使得图形放大一定的倍数而本身的字体大小可以保持不变。
		%画左边的圆
		%scope环境里够成一整个区块，然后可以使这一整个区块进行平移。
		\begin{scope}[xshift=-1.75cm]
			\fill[fill=gray,fill opacity=0.2]
			(0,0) -- (0:1) arc (0:\iangle:1) -- cycle;
			\filldraw[fill=gray,fill opacity=0.5]
			(0,0) --(0:0.3) arc (0:\iangle:0.3) -- cycle;
			\draw[->] (-1.2,0) -- (1.2,0);
			\draw[->] (0,-1.2) -- (0,1.2);
			\draw[thick] (0,0) circle (1);
			\coordinate[label=\iangle:$P$] (P) at (\iangle:1);
			\coordinate[label=below:$P_0$] (P0) at (
