本文介绍瑞萨Ez-cube仿真器的引脚功能及其在实际应用中的连接方式。通常只需要使用4个关键引脚：地、电源、Reset及Tool0。这些引脚确保了与目标MCU的有效连接。

瑞萨仿真器Ez-cube有8个引脚，如下图，
在这里插入图片描述

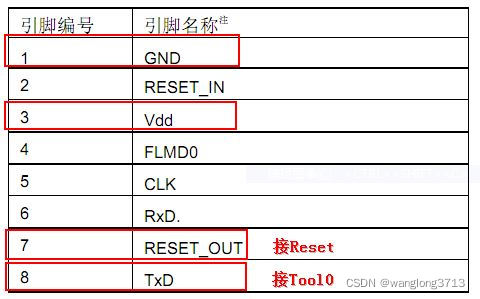

但在实际使用中，可能仅需要连接4个引脚至MUC端，对应关系如下表：
在这里插入图片描述

仅需要1、3、7、8脚，其中1、3分别为地和电源，7接Reset，8接Tool0。

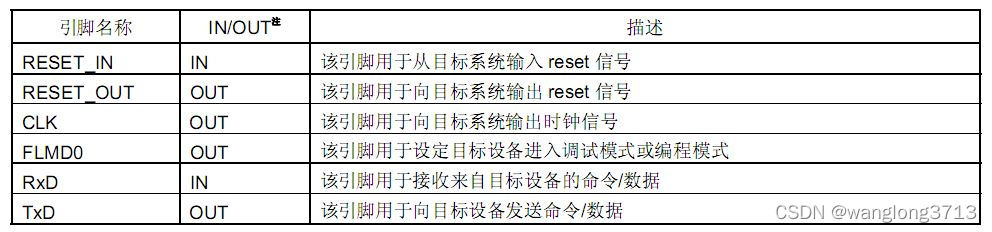

各引脚的功能如下表：
在这里插入图片描述
