基于REDHAT7的LVS-DR模型简单搭建

LVS是Linux Virtual Server的简写，意即Linux虚拟服务器，是一个虚拟的服务器集群系统。本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。

LVS有三种模式

LVS-NAT

LVS-DIR

LVS-TUN

本文主要讲述LVS-DIR

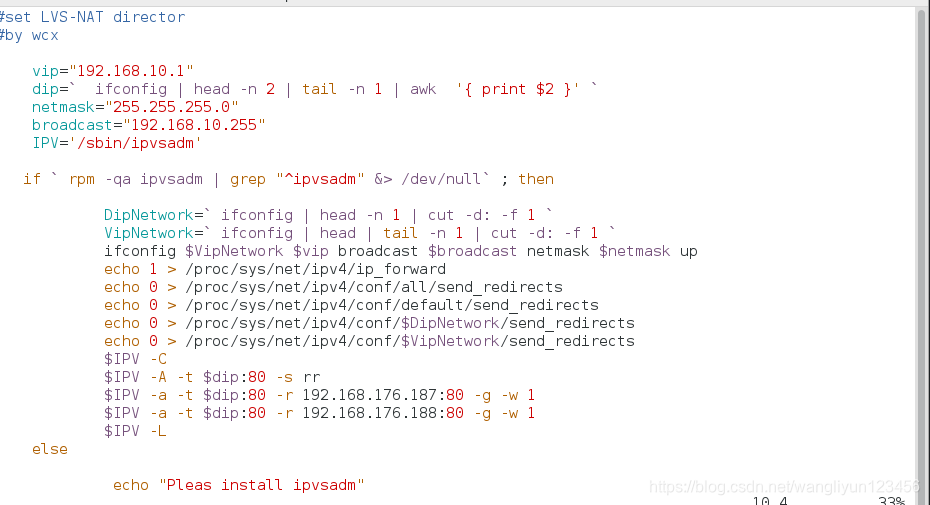

LVS-NAT模式的脚本

       Director调度器要有两个网卡，一个作为VIP，一个作为DIP

                   运行脚本名称为:LVS-NAT-Director.sh

      RealServer 脚本名称LVS-NAT-Realserver.sh

                                 把IP地址更改为192.168.10.0/24范围内即可，并把网关指向192.168.10.1



LVS-DIR模式

         仅需一块网卡即可

              Director    DIP为正常IP地址  192.168.176.180

                               VIP设置为和DIP保持一致的内网IP  192.168.176.195  广播地址设置为192.168.176.195   网络掩码设置为 255.255.255.255

              RS1:           RIP为正常IP地址  192.168.176.187

                                  VIP设置为  192.168.176.195  广播地址设置为192.168.176.195   网络掩码设置为 255.255.255.255

              RS2:            RIP为正常IP地址  192.168.176.188

                                  VIP设置为  192.168.176.195  广播地址设置为192.168.176.195   网络掩码设置为 255.255.255.255

          (1)配置Director  为了方便把防火墙和selinux关闭



       （2）配置网卡的vip地址，这里使用的是网卡ens33:0，并将vip地址添加到路由表



  (3) 开启网卡的转发功能，并开启ipvsadm



          （4）配置虚拟服务器和真实服务器

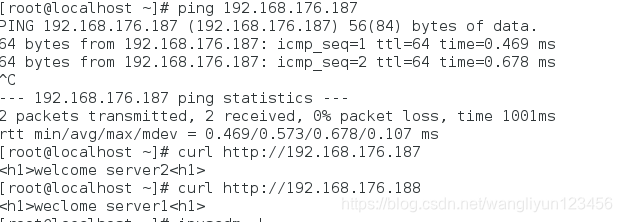

             (5)  测试RS的连通性和httpd服务器

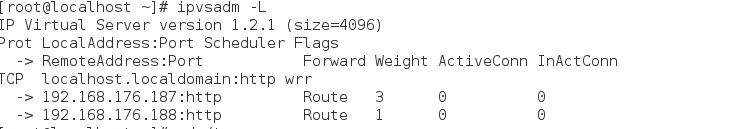

           （6）查看服务器是否添加上去

RealServer：两个RS都是一样配置，要在httpd的目录下写好测试页面

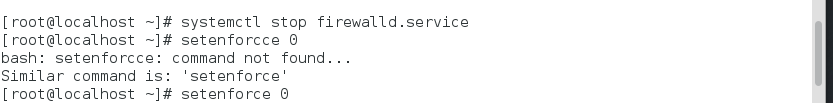

         （1）关闭防火墙和Selinux

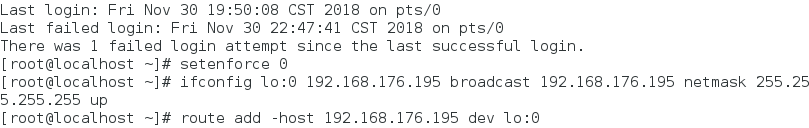

              （2）配置lo:0的IP地址并添加到路由表

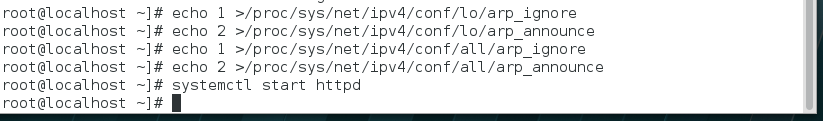

               （3）设置ARP的功能，并开启httpd服务器

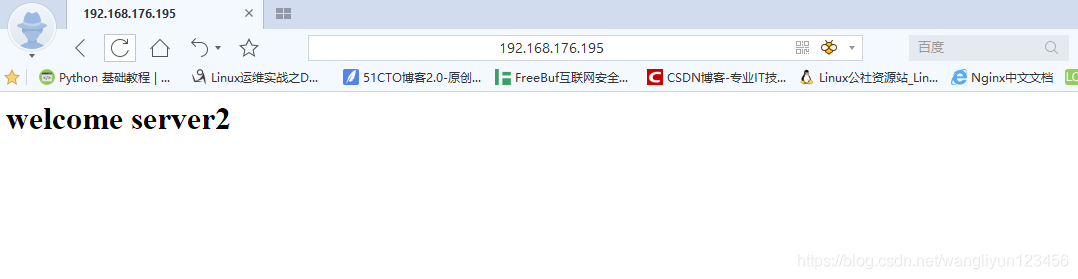

使用浏览器测试
