Anlogic TD Download使用-主区/备份区升级

相关背景

用户使用FPGA时，在出厂时，主区/备份区，都可能会烧写固化位流文件。后续升级时，如何单独升级主区或者备份区？以EF2器件为例。

TD使用介绍

以TD5.6、EF2M45为例，进行相关说明。

Dualboot合并操作

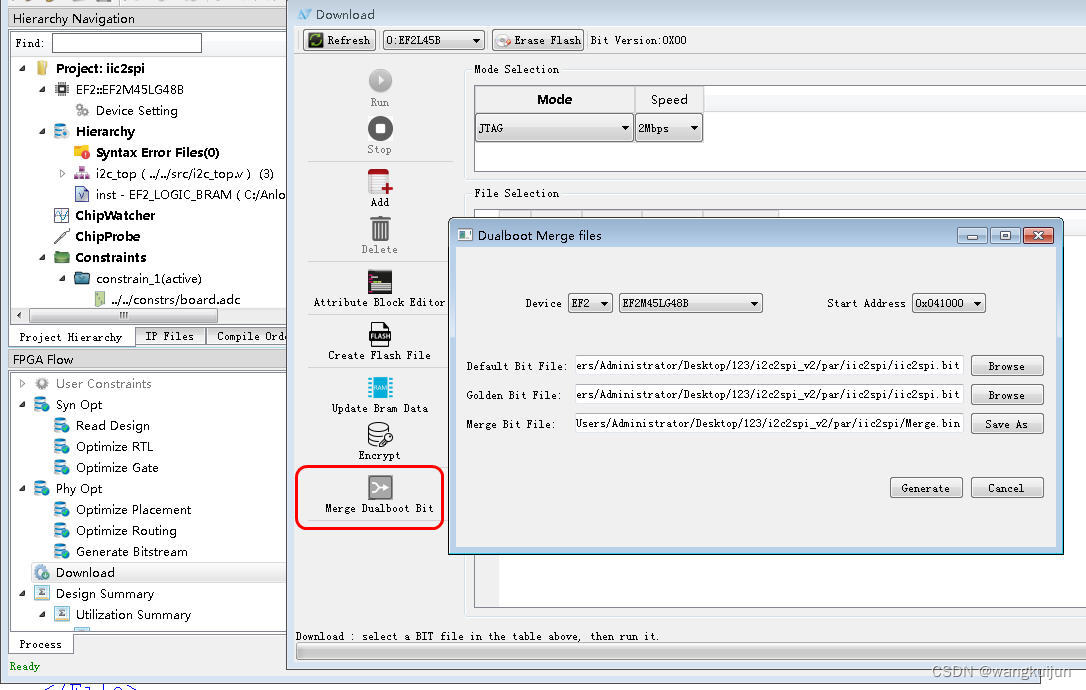

点击Dualboot 合成位流文件操作

Device，可根据需求选择相关器件，StartAddress为备份区的启动地址

Default Bit File ：主区位流文件

Golden Bit File：备份区位流文件

Merge Bit File ：合并后的位流文件

点击Generate即可生成合并后的文件

Device Chain使用

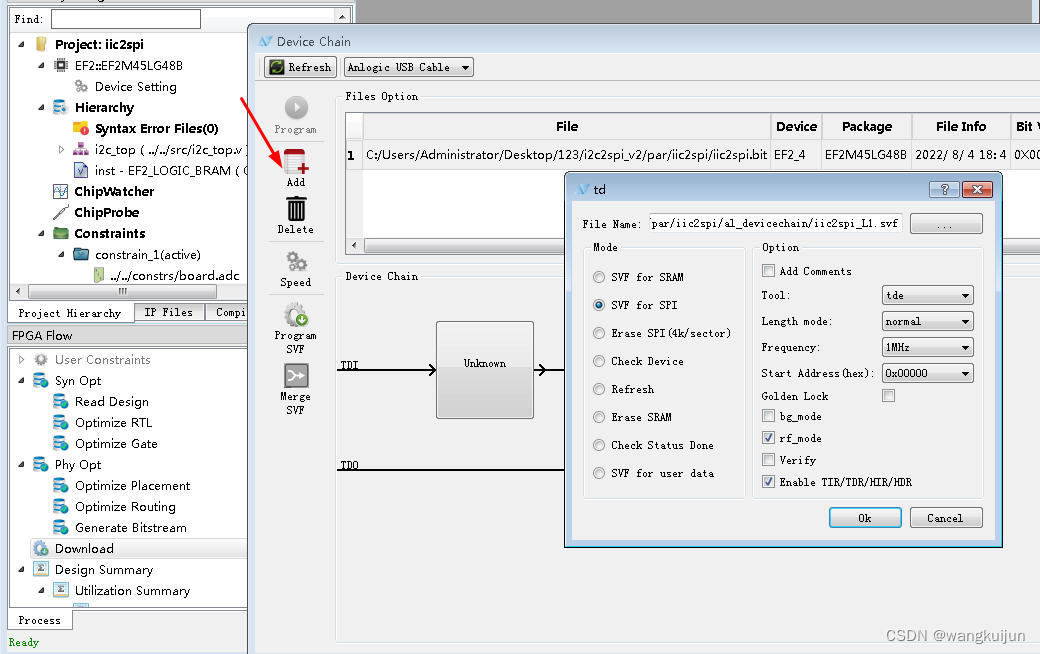

打开Tools->Device Chain，进入下述界面

 点击Add，选择bit文件，下面介绍Mode项：

1 SVF for SRAM：烧写SRAM SVF文件生成，掉电丢失；

2 SVF for SPI：烧写SPI SVF文件生成，掉电不丢失；

3 Erase SPI：擦除SPI SVF文件生成；

4 Check Device：检测器件ID SVF文件生成；

5 Refresh：刷新操作 SVF文件生成，类似复位功能

6 Erase SRAM：擦除SRAM配置 SVF文件生成；

7 Check Status Done：检测Done 寄存
