匿名科创--ANO_OPENMV视觉开发板介绍

ANO_OPENMV4是匿名团队针对官方OPENMV的不足设计的一款小型化、高性能的视觉开发板,采用STM32H743主控,兼容多种镜头。其特点是硬件简洁,镜头可分离,兼容SD卡和原版OpenMV。特别适合四旋翼飞行器,提供巡线、颜色识别等例程,方便学习和二次开发。硬件上,单独引出UART3和串口2,具有屏蔽罩保护,并有明确的安装和使用指南。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

1、ANO_OPENMV介绍

官方OPENMV体积大?在飞行器上不方便安装?串口通过杜邦线容易接触不良?不可否认,OPENMV为大家提供了一个非常方便、易用的视觉开发环境,但是在实际应用时还会有一些不方便的地方,匿名团队专门设计打造了匿名ANO_OpenMV4,硬件与官方OPENMV4相同,主控采用STM32H743,相比OpenMV3有更快的处理速度,同时兼容多种镜头。

2、ANO_OPENMV特点

  1. 我们在原版的基础上做了更简洁化的设计,相比于原版能让OpenMV更加配合四旋翼飞行器。镜头可与主板分离,方便mv的固定,更小巧更方便。
  2. 与此同时,克服了其他Mini版OpenMV大多无法兼容SD卡,无法更换其他图像传感器的缺点。预留拓展口,对原版OpemMV做到了全兼容。
  3. 我们为适应电赛巡线,寻点,扫二维码等需求,设计了专用的OV7725与MT9V034镜头,彩色图像便于识别颜色,全局快门镜头能让你拥有更高的图像刷新率,提高控制精度。
  4. 推出巡线识别、颜色识别等任务的例程给用户参考,方便学习、二次开发。

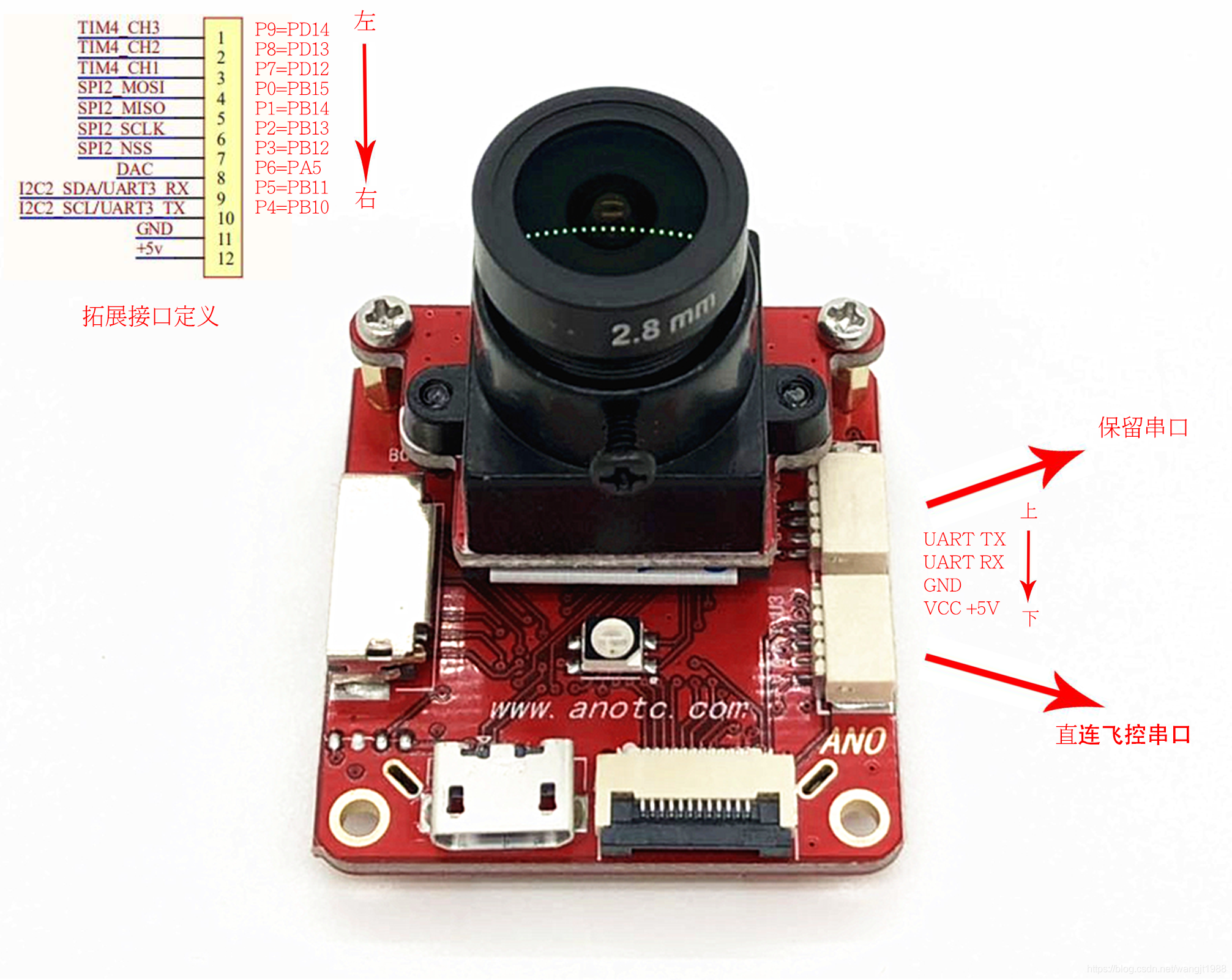

3、硬件介绍

  1. 单独引出SH1.0接口的UART3,能与飞控直接连接,无需转接线。
  2. 引出串口2,给用户留出了更大的开发空间。
  3. 屏蔽罩保护,MV更简洁,不易损坏。
    在这里插入图片描述

4、注意事项

  1. 镜头PCB长边正对机头方向为正确的安装方向(USB座朝向机尾)。
  2. OpenMV主板正面左上角为BOOT焊点,正常使用为拨开,如需dfu下载固件,则将焊点连接。dfu固件下载方式见官方手册。
