UML类图基础复习

提示：

---

如下图所示，动物UML类图（它由两部分组成，类，类之间的关系）

1. 类

类是具有相似结构、行为和关系的一组对象的描述符，是面向对象系统中最重要的构造块。

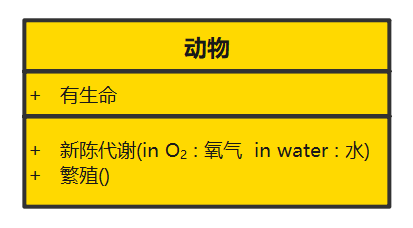

如下图所示，就表示一个类：

三个格子从上至下分别表示：

类名称（如果是接口，就使用斜体表示）
类的特性（一般是类的字段和属性，可以没有）
类的操作（一般是类的方法或行为）
它们前边的符号有以下几类：

• “+”表示public
• “-”表示private
• “#”表示protected

2. 类的关系

除了类，类图中还有一个重要元素，即类之间的关系。
根据类的关系的不同，具体可分为6种：

2.1 依赖关系（用虚箭线表示）

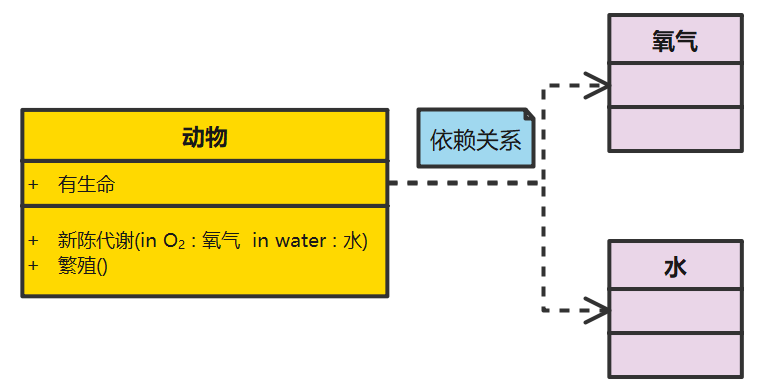

所谓依赖关系，就是构造这个类的时候，需要依赖其他的类，比如：动物依赖水和氧气。如下图所以：

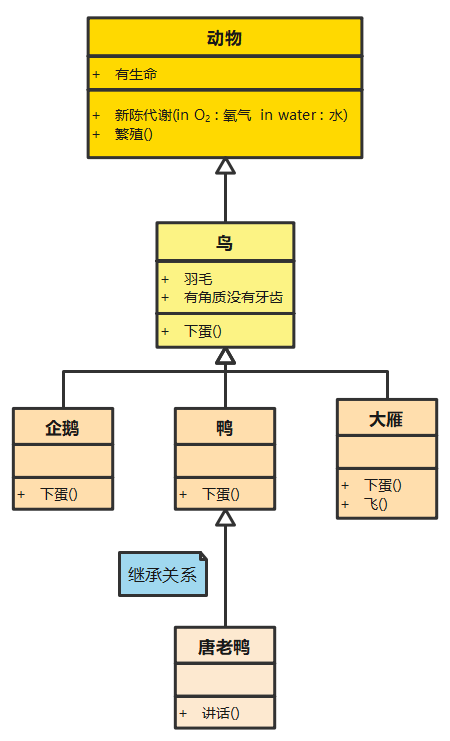

2.2 继承、泛化关系（用带空心三角形的实线表示）

继承（泛化）关系，它指定了子类如何特化父类的所有特征和行为。例如：鸟是动物的一种，企鹅、鸭、大雁是鸟的一种。

2.3 实线关系（用带空心三角形的虚线表示）

一种类与接口的关系，表示类是接口所有特征和行为的实现。它有两种表示方法：

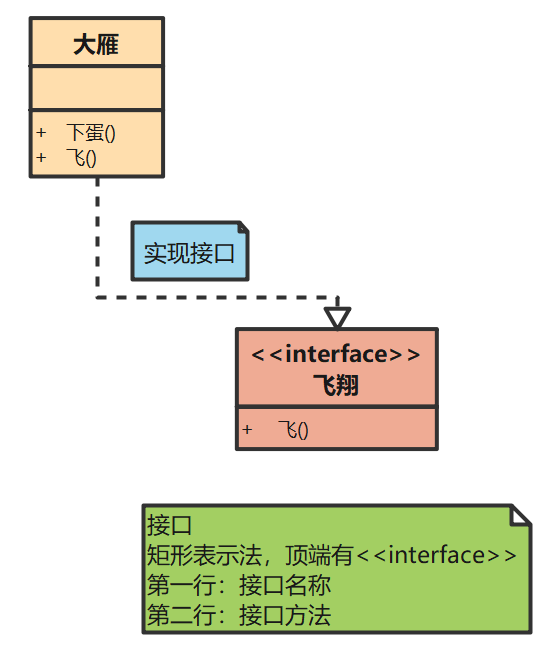

第一种，矩形表示法，
顶端有<>
第一行：接口名称
第二行：接口方法

矩形表示法

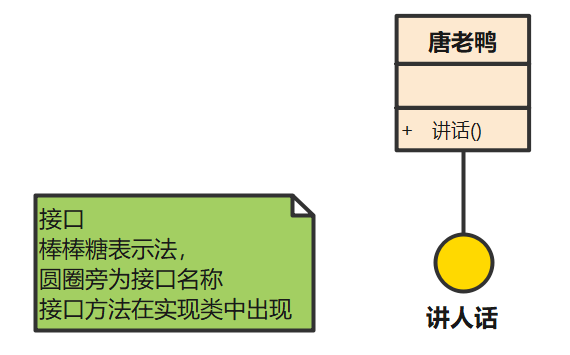

第二种，棒棒糖表示法

圆圈旁为接口名称
接口方法在实现类中出现

棒棒糖表示法

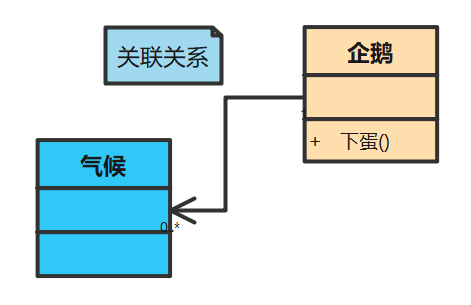

2.4 关联关系（用实箭线表示）

所谓关联关系，就是这个类有一个属性是其他类。

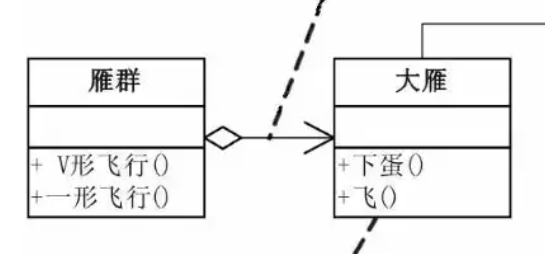

2.5 聚合关系（用带空心菱形的实线表示）

聚合关系是关联关系的一种，是强的关联关系 ；

特点： 部分对象的生命周期并不由整体对象来管理。也就是说，当整体对象已经不存在的时候，部分的对象还是可能继续存在的。比如：一只大雁脱离了雁群，依然是可以继续存活的。

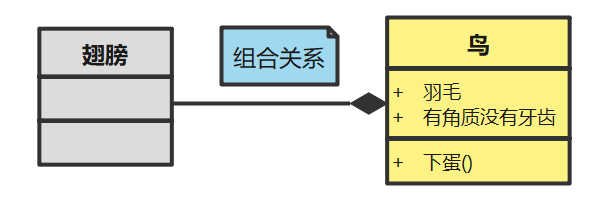

2.6 组合关系（用带实心菱形的实线表示）

组合关系同样是关联关系的一种，是比聚合关系还要强的关系。

特点：在组合中，部分与整体生命期一致，部分与组合同时创建并同时消亡 。比如：鸟与翅膀的关系。
