ADS1219芯片解读

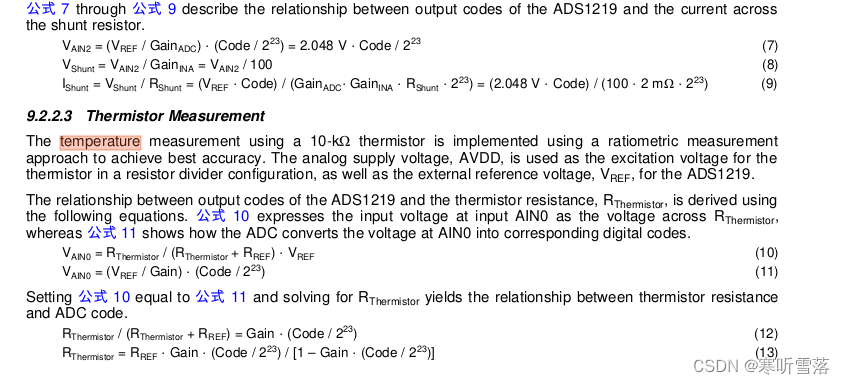

使用10-kΩ热敏电阻的温度测量是使用比率测量实现的实现最佳精度的方法。模拟电源电压AVDD用作电阻器分压器配置中的热敏电阻，以及ADS1219的外部参考电压V REF。

ADS1219的输出代码和热敏电阻R热敏电阻之间的关系是通过以下方程式。公式 10将输入AIN0处的输入电压表示为R热敏电阻两端的电压，鉴于公式 11示出了ADC如何将AIN0处的电压转换成相应的数字代码。

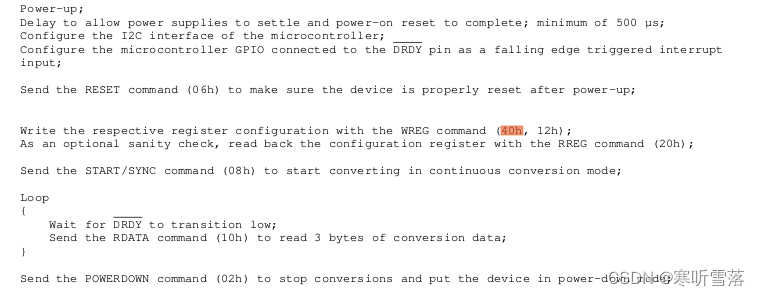

以下列表显示了一个伪代码序列，其中包含设置设备和与ADC接口的微控制器，以便从ADS1219连续读取后续读数转换模式。DRDY引脚用于指示新转换数据的可用性。默认配置寄存器设置被改变为增益＝4和连续转换模式。
