问：实际应用中，是不是PS_SRST_B必须，但是POR不是必须？

答：POR是必须有的，不然只能掉电复位，POR都是画上的。POR是整个芯片最高级复位，就是整个芯片都会复位。PS支持外部上电复位信号。上电复位是整个芯片的主复位。此信号复位设备中能够重置的每个寄存器。

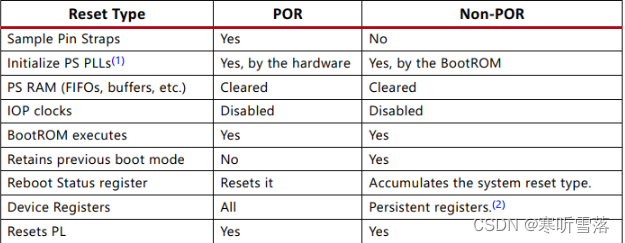

ZYNQ有两种复位模式：POR和none POR。作用域如下：

1，POR复位将会复位整个系统，通过PSPOR B管脚产生。

2，none POR复位，并不会复位所有的寄存器，可以通过PSSRST_B管脚，或者系统内部复位，如看门狗复位。

Program_B只操作PL，会初始化PL。PL需要重新加载，Program_B信号由高到底变化时，可以初始化PL，PL初始化时定义INIT_B管脚，初始化完成后，该管脚作为浮高开漏处理。

PS_SRST_B（External System Reset）功能和POR类似，主要用于系统软件调试过程，上电复位删除所有调试配置，外部系统复位允许用户复位设备内的所有功能逻辑，而不干扰调试环境。

例如：用户先前设置的断点在外部系统重置后仍然有效。当PS_SRST_B保持低位时，所有PS I/O都保持在三态。出于安全考虑，系统重置会删除PS中的所有内存内容，包括OCM，PL也在系统复位中复位，系统复位不会重新采样引导模式分配引脚。

PS网口可以挂在挂PS_SRST_B上电自动复位，给了
