本文详细介绍了如何在ZYNQ平台上移植FreeRTOS实时操作系统，包括新建工程、固化FreeRTOS到FLASH以及利用openAMP实现与PetaLinux的双核运行。在固化过程中，讲解了不同固件的加载地址和步骤，而在openAMP配置中，强调了Linux内核和设备树的修改，以支持跨核通信。

ZYNQ可以移植多种操作系统，freeRTOS，RT-thread,wxworks，linux，UCOSII，这些操作系统可以单独运行，也可以使用openAMP双核模式两两组合运行，也可以和裸机SDK组合openAMP运行，具体看如何配置了；不太擅长使用 Linux操作系统的开发人员，建议大家还可以使用实时操作系统或者裸机运行，这样也有更大的灵活性。

一，ZYNQ移植freeRTOS实时操作系统

相对于复杂的Linux，FreeRTOS等实时操作系统更灵活方便开发，更直接和底层FPGA进行交互。

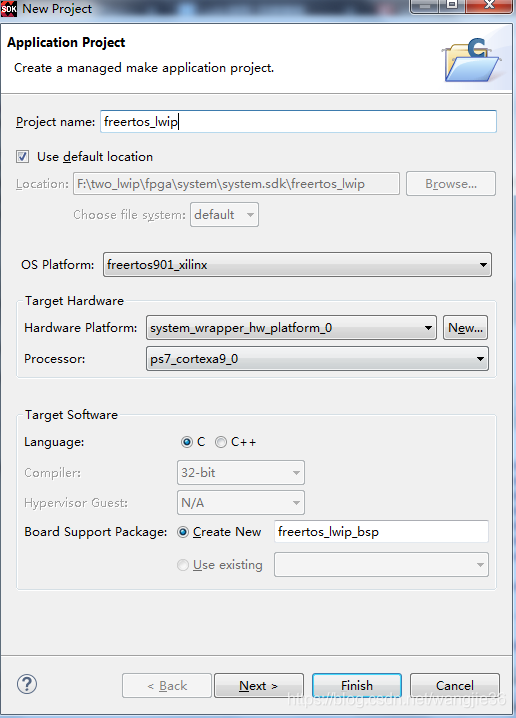

1，新建工程，OS Platform选择freertos901_xilinx

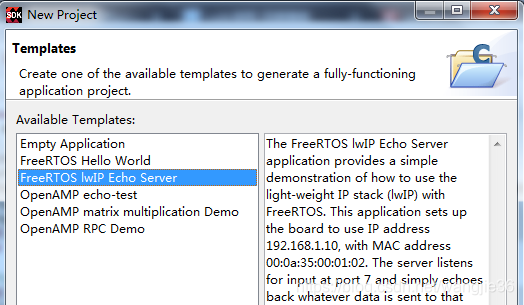

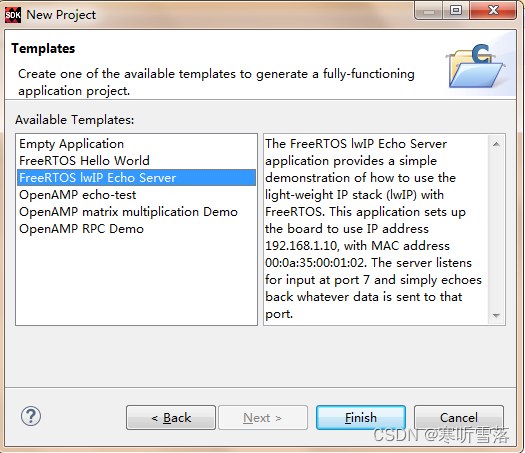

2，这里我们选择选择FreeRTOS lwip Echo Server或FreeRTOS Hello World做举例

3，下载界面设置，run a
