迷你无人机 FPV WIFI CAMERA图传破解，mini drone WIFI camera

Author: Aric Wang

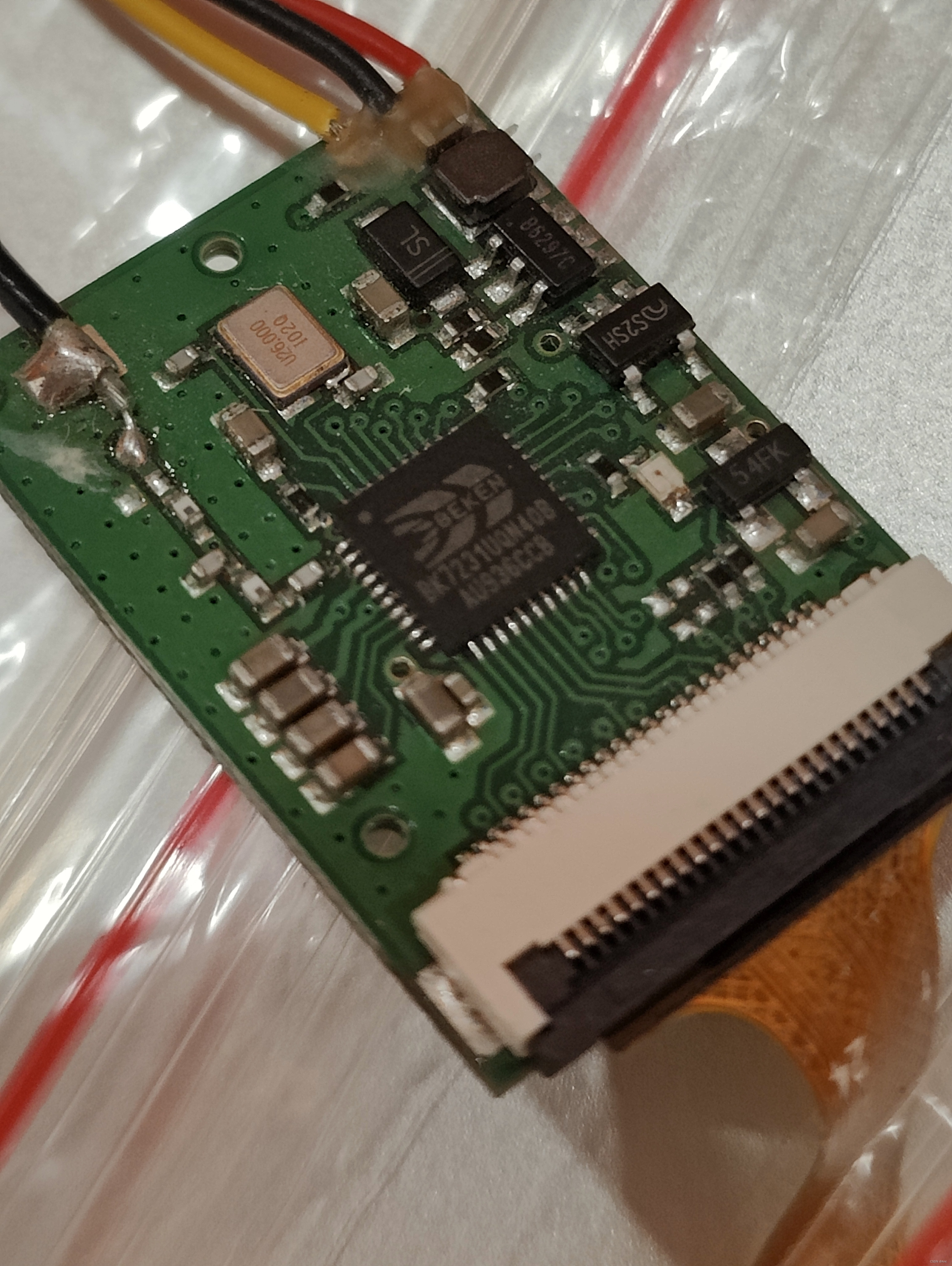

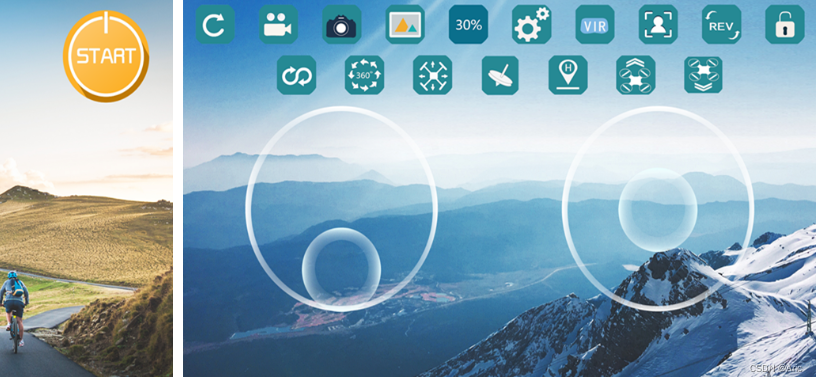

在闲鱼上买了个迷你无人机的图像模块，介绍说要用wificam app可以查看实时视频和控制。因为我想用电脑显示，或者开发自己的APP来控制和显示实时视频，于是逆向分析了一下在此记录。

首先抓包分析： 准备一台有双无线网卡的电脑和安装好wireshark，电脑一张无线网卡设置好AP,另一张无线网卡连FPV WIFI  相机。手机安装好wificam app(apk),并且该手机连到电脑建的热点。

让电脑开起路由功能。此时打开wificam app,就可以看到视频了。   用于wireshark抓一个完整的包，包括，开始，视频传输，结束的。

通过分析抓包可知：  UDP 8090用于控制， UDP 8080于来传输视频，probe出来，视频格式为MJPEG的VGA流。 使用 UDP分片传输JPEG思路挺不错的，效果了不错，毕竟是商用方案。

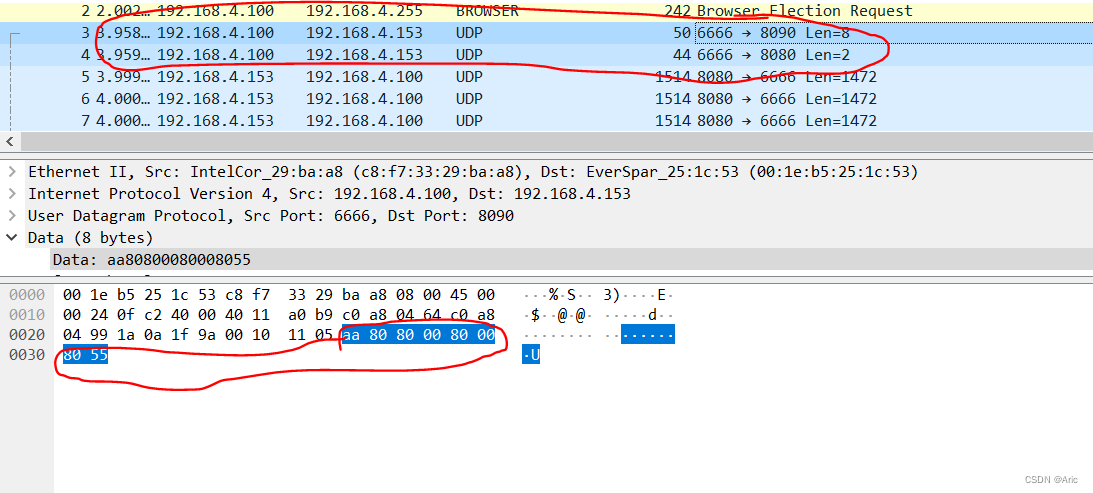

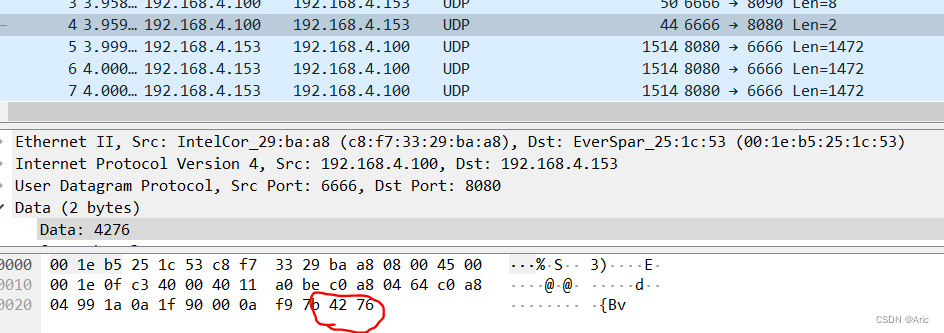

向UDP 8090，发 AA 80 80 00 80 00 80 55 命令， 再向UPD 8080发 42 76 就开始实时视频。

 结束也是类似，先向UDP 8090发命令，再向UDP 8080发 42 77就可以停止视频。

MJPEG通常使用TCP稳定的传输， 该项目的创意之处就是UDP分片传输，一帧一帧的传。

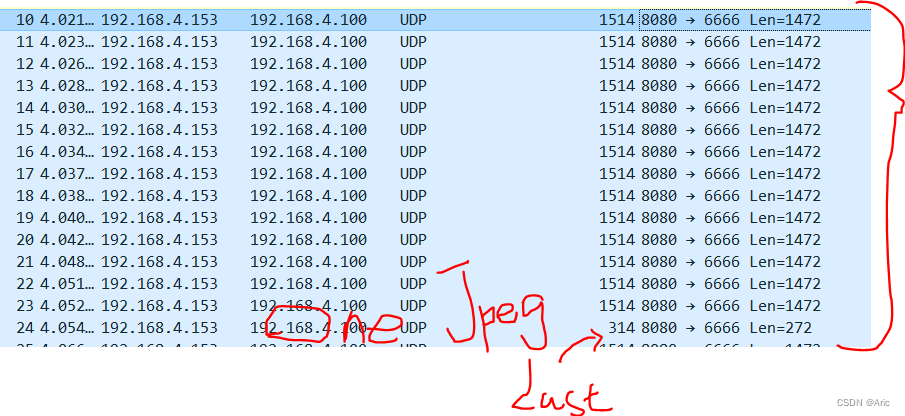

抓包可以清析的看到一帧一帧的图片，最后一个包变小了，应该是传输剩余数据。

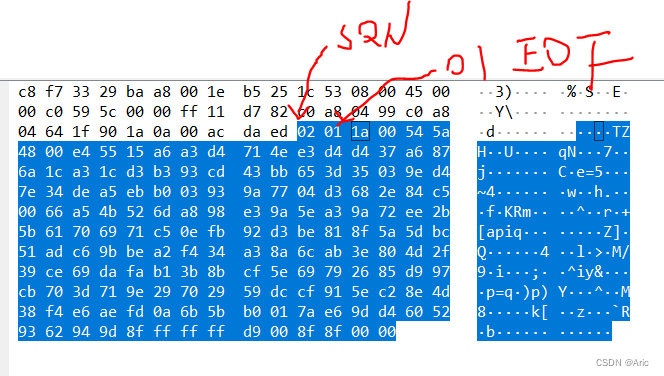

UDP分片也有引导头，包括JPEG的续号sequence number,1-255循环，只用了一个字节表示。头第二位用来表示该帧的最后一个分片 。

02就是第二张图片的意思，01就是分片的最后一片。

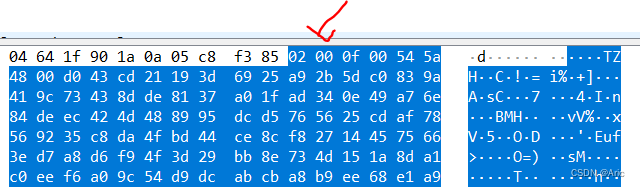

下图可以看到，非最后分片， 第二位为0

 UDP有大可能丢包，所以尾部也要处理一下，这里我猜了很多，以为是bcc crc8 crc-sum等等，原来只是little endian 的unsigned short。 那这就简单了！



 写个向标准输出，输出视频流的脚本：

udp_decode_std.py



#!/usr/bin/env python
import os,sys,time,socket
import select
import numpy as np
import struct, queue, _thread

UDP_PKT_SIZE= 2000

out_sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
out_sock.bind(('0.0.0.0', 6666))

out_sock.sendto(b'\xaa\x80\x80\x00\x80\x00\x80\x55',("192.168.4.153", 8090))
out_sock.sendto(b'\x42\x76',("192.168.4.153", 8080))


def isValidJPEG():
    t_len = len(s_buf)
    if s_buf[0] == 0xff and s_buf[1] == 0xd8 and s_buf[t_len-1] == 0xd9 and s_buf[t_len-2] == 0xff:
        return True
    else:
        return False

def chk_tail(jpg_len, b_jpg_len):
    unpack_len = struct.unpack("<H", b_jpg_len)
    try:
        tail_jpeg_len = int(unpack_len[0])
        if tail_jpeg_len != jpg_len:
            print("Check tail failed.",tail_jpeg_len, jpg_len)
            return False
        else:
            return True
    except:
        return False
    pass

s_buf = b''
sn_old = 0
b_jpg_len=b''

udp_recv_buf_q  = queue.Queue()


def decode_jpeg_proc():
    global udp_recv_buf_q
    while 1:
        if not udp_recv_buf_q.empty():
            m_item = udp_recv_buf_q.get()
            rx_buf_len = len(m_item[0])

            if chk_tail(rx_buf_len, m_item[1]):
                #decode_jpeg(m_item[0])
                os.write(1,m_item[0])
            else:
                print("#### CHECK FAILED ####")
                pass
        else:
            time.sleep(0.001)
        pass

_thread.start_new_thread(decode_jpeg_proc, (()))

while 1:
    rx_buf, addr = out_sock.recvfrom(UDP_PKT_SIZE)
    rv_len = len(rx_buf)
    sn = rx_buf[0]
    isEof = rx_buf[1]
    if sn_old != sn:
        sn_old = sn
        if len(s_buf) == 0 :
            continue
        #Finish a whole picture. Decode later.
        #print("Got a frame, try decode:",len(s_buf))
        #Decode
        #decode_jpeg(s_buf)
        if not udp_recv_buf_q.full():
            if isValidJPEG():
                udp_recv_buf_q.put((s_buf, b_jpg_len))
            else:
                print("Not valid JPEG.")
                pass
        #Clear buffer
        s_buf = b''

    if isEof != 1:
        s_buf=s_buf+rx_buf[8:]
        pass
    else:
        s_buf=s_buf+rx_buf[8:rv_len-5]
        #Featch jpeg length, little endian ushort
        b_jpg_len = rx_buf[rv_len-4:rv_len-2]
        time.sleep(0.001)

然后就可以用ffplay ffmpeg gstreamer来播放了

#ffplay 播放，有时延
python3 udp_decode_std.py | ffplay -

#low latency play
python3 udp_decode_std.py | ffmpeg -threads 1 -re -fflags nobuffer  -f mjpeg -i - -pix_fmt yuv420p -f sdl -

python3 wificam_udp_cam_stop.py

#Gstreamer也可以播放，
python3 udp_decode_std.py  | gst-launch-1.0  filesrc location=/dev/stdin ! queue ! jpegdec ! autovideosink



当然也可以用opencv来显示实时视频：

#!/usr/bin/env python
import os,sys,time,socket
import select
import cv2
import numpy as np
import struct, queue, _thread

UDP_PKT_SIZE= 2000

out_sock = socket.socket(socket.AF_INET, socket.SOCK_DGRAM)
out_sock.bind(('0.0.0.0', 6666))

out_sock.sendto(b'\xaa\x80\x80\x00\x80\x00\x80\x55',("192.168.4.153", 8090))
out_sock.sendto(b'\x42\x76',("192.168.4.153", 8080))

def decode_jpeg(buf):
    try:
        img = cv2.imdecode(np.fromstring(buf, dtype=np.uint8) ,cv2.IMREAD_COLOR)
        cv2.imshow('IMG', img)
        if cv2.waitKey(1) == 27:
            exit(0)
        #img = Image.fromarray(np.fromstring(buf, dtype=np.uint8) )
        #cv2.imshow(img)
    except Exception as e:
        print(">>>>>>>>>> imdecode error!", e)
        pass

def isValidJPEG():
    t_len = len(s_buf)
    if s_buf[0] == 0xff and s_buf[1] == 0xd8 and s_buf[t_len-1] == 0xd9 and s_buf[t_len-2] == 0xff:
        return True
    else:
        return False

def chk_tail(jpg_len, b_jpg_len):
    unpack_len = struct.unpack("<H", b_jpg_len)
    try:
        tail_jpeg_len = int(unpack_len[0])
        if tail_jpeg_len != jpg_len:
            print("Check tail failed.",tail_jpeg_len, jpg_len)
            return False
        else:
            return True
    except:
        return False
    pass

s_buf = b''
sn_old = 0
b_jpg_len=b''

udp_recv_buf_q  = queue.Queue()


def decode_jpeg_proc():
    global udp_recv_buf_q
    while 1:
        if not udp_recv_buf_q.empty():
            m_item = udp_recv_buf_q.get()
            rx_buf_len = len(m_item[0])

            if chk_tail(rx_buf_len, m_item[1]):
                decode_jpeg(m_item[0])
            else:
                print("#### CHECK FAILED ####")
                pass
        else:
            time.sleep(0.001)
        pass

_thread.start_new_thread(decode_jpeg_proc, (()))

while 1:
    rx_buf, addr = out_sock.recvfrom(UDP_PKT_SIZE)
    rv_len = len(rx_buf)
    sn = rx_buf[0]
    isEof = rx_buf[1]
    if sn_old != sn:
        sn_old = sn
        if len(s_buf) == 0 :
            continue
        #Finish a whole picture. Decode later.
        #print("Got a frame, try decode:",len(s_buf))
        #Decode
        #decode_jpeg(s_buf)
        if not udp_recv_buf_q.full():
            if isValidJPEG():
                udp_recv_buf_q.put((s_buf, b_jpg_len))
            else:
                print("Not valid JPEG.")
                pass
        #Clear buffer
        s_buf = b''

    if isEof != 1:
        s_buf=s_buf+rx_buf[8:]
        pass
    else:
        s_buf=s_buf+rx_buf[8:rv_len-5]
        #Featch jpeg length, little endian ushort
        b_jpg_len = rx_buf[rv_len-4:rv_len-2]
        time.sleep(0.001)
