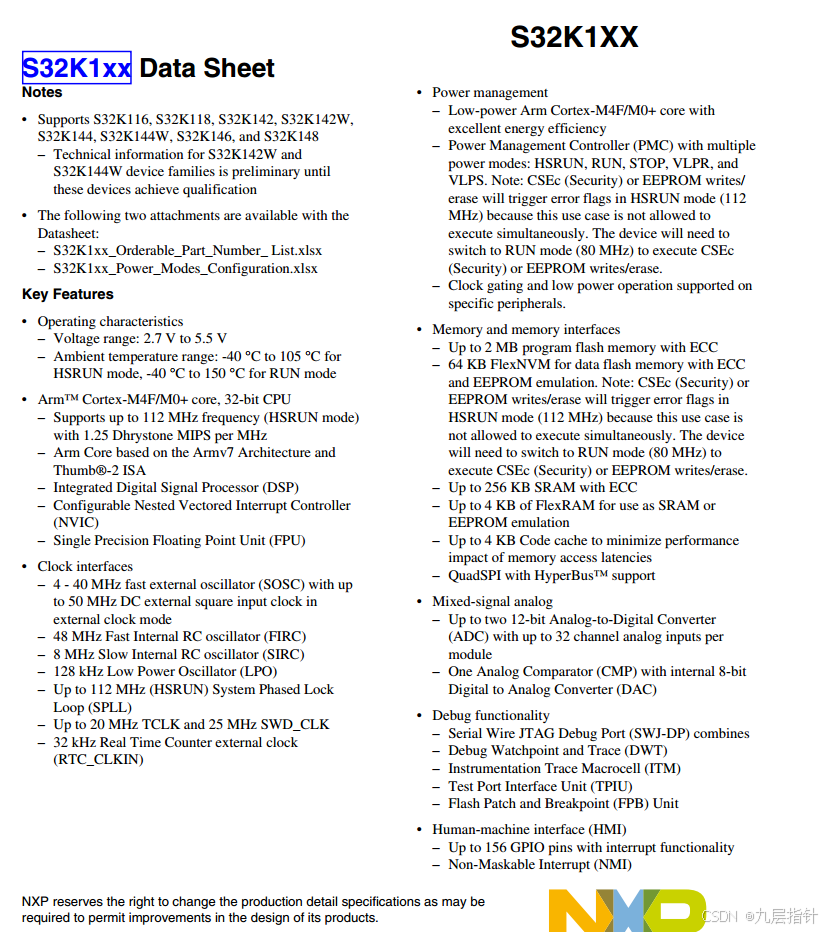

S32K1xx 数据手册

备注

• 支持设备家族：S32K116、S32K118、S32K142、S32K142W、S32K144、S32K144W、S32K146、S32K148
• 注意：S32K142W 和 S32K144W 的技术信息在通过认证前为初步版本
• 数据手册附件：
  • S32K1xx_可订购部件编号列表.xlsx
  • S32K1xx_电源模式配置.xlsx

关键特性

• 运行特性
  • 电压范围：2.7 V ~ 5.5 V
  • 温度范围：
    • HSRUN模式：-40°C ~ 105°C
    • RUN模式：-40°C ~ 150°C
• 处理器
  • Arm® Cortex®-M4F/M0+ 双核，32位CPU
  • 最高主频：112 MHz（HSRUN模式），1.25 DMIPS/MHz
  • 架构：Armv7 + Thumb®-2 ISA
  • 集成数字信号处理器（DSP）
  • 可配置嵌套向量中断控制器（NVIC）
  • 单精度浮点单元（FPU）
• 时钟系统
  • 外部振荡器（SOSC）：4-40 MHz（最高112 MHz输入）
  • 内部时钟源：48 MHz FIRC / 8 MHz SIRC / 128 kHz LPO
  • 锁相环（SPLL）：最高112 MHz（HSRUN模式）
  • 调试时钟：20 MHz TCLK / 25 MHz SWD_CLK
• 电源管理
  • 电源模式：HSRUN / RUN / STOP / VLPR / VLPS
  • 关键限制：HSRUN模式（112 MHz）下禁止执行CSEc加密或EEPROM擦写操作，需切换至RUN模式（80 MHz）
• 存储器接口
  • 程序闪存：最大2 MB（带ECC）
  • 数据闪存：64 KB FlexNVM（支持EEPROM仿真+ECC）
  • SRAM：最大256 KB（带ECC）
  • FlexRAM：4 KB（可配置为SRAM/EEPROM）
  • 代码缓存：4 KB
  • 外设接口：QuadSPI（支持HyperBus™）
• 混合信号模块
  • 2×12位ADC（每模块32通道）
  • 1×模拟比较器（CMP）+ 8位DAC
• 调试功能
  • SWJ-DP调试接口（整合DWT/ITM/TPIU）
  • 闪存断点单元（FPB）
• 人机接口（HMI）
  • 最多156个GPIO（支持中断）
  • 非屏蔽中断（NMI）

---

第二张图内容

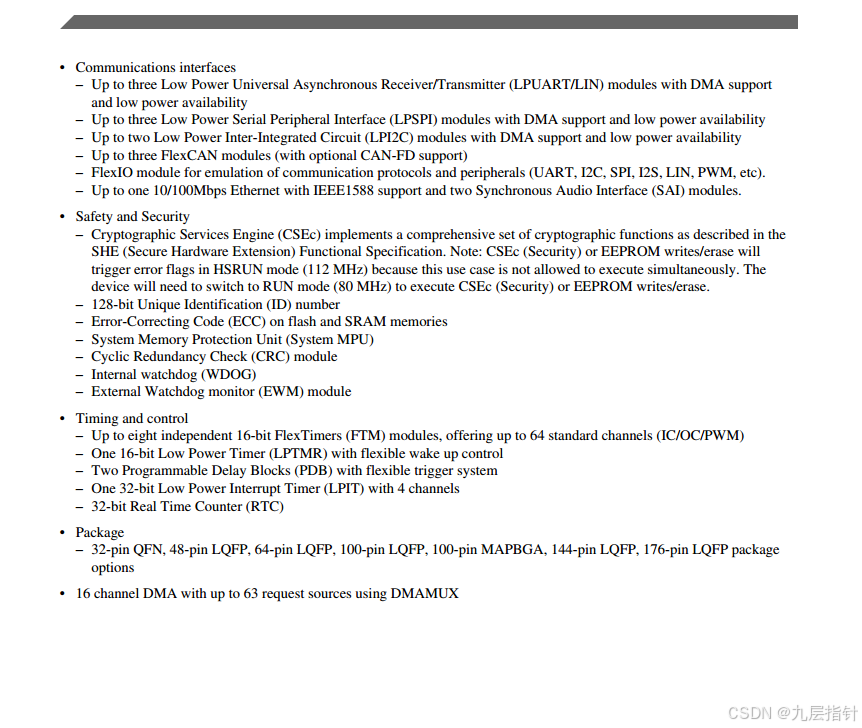

通信接口

• 3×低功耗UART（LPUART/LIN）：支持DMA
• 3×低功耗SPI（LPSPI）：支持DMA
• 2×低功耗I²C（LPI²C）：支持DMA + CAN-FD
• 3×FlexCAN（可选CAN-FD）
• 1×FlexIO模块：可模拟UART/I²C/SPI/I²S/LIN/PWM
• 1×10/100M以太网（IEEE1588）+ 2×同步音频接口（SAI）

安全与保障

• 加密引擎（CSEc）：符合SHE规范
• 关键限制：HSRUN模式下禁止执行CSEc或EEPROM操作（同前文电源限制）
• 安全机制：
  • 128位唯一ID
  • 存储器ECC保护（Flash/SRAM）
  • 系统内存保护单元（MPU）
  • CRC校验模块
  • 内部看门狗（WDOG）+ 外部监控（EWM）

定时与控制

• 8×16位FlexTimer（FTM）：最多64通道（支持IC/OC/PWM）
• 1×16位低功耗定时器（LPTMR）：灵活唤醒控制
• 2×可编程延迟块（PDB）：灵活触发系统
• 1×32位低功耗中断定时器（LPIT）：4通道
• 32位实时时钟（RTC）

封装与DMA

• 封装选项：
  QFN（32引脚）、LQFP（48/64/100/144/176引脚）、MAPBGA（100引脚）
• DMA系统：
  16通道DMA，通过DMAMUX支持63个请求源

---

关键技术说明

1. HSRUN模式限制：在112 MHz高频下，安全操作（CSEc）和EEPROM擦写会触发错误，必须降频至80 MHz（RUN模式）执行，此限制在电源/存储/安全模块中重复强调。
2. 低功耗设计：LPUART/LPSPI/LPI²C等外设均支持低功耗状态运行。
3. 安全认证：S32K142W/S32K144W需完成认证后特性才正式生效。
