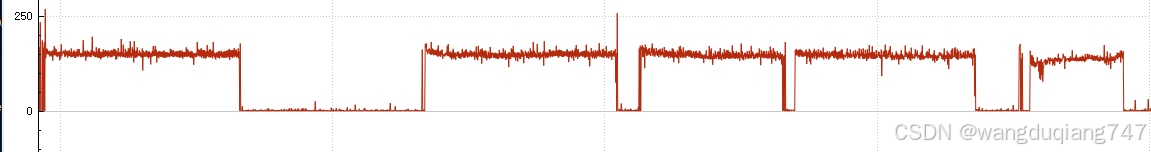

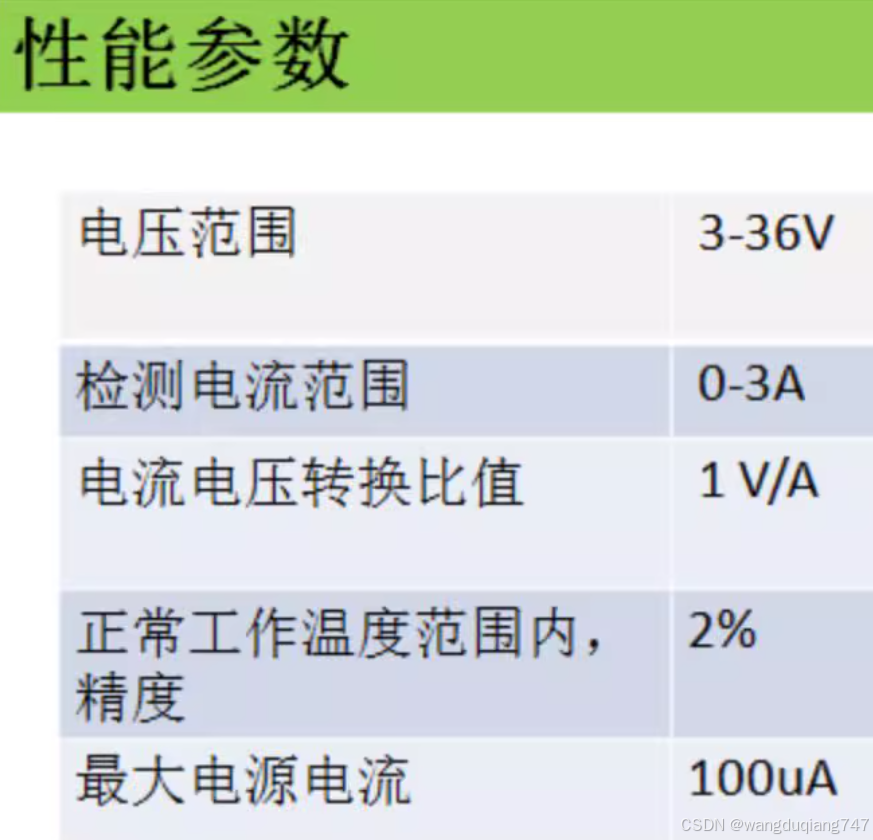

仅3A的量程，可通过并联的方式扩大电流测量范围

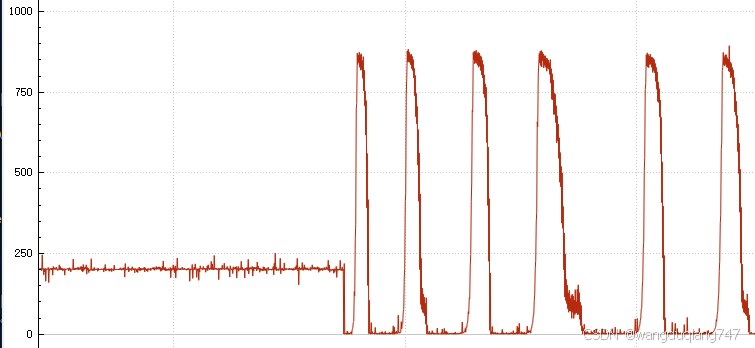

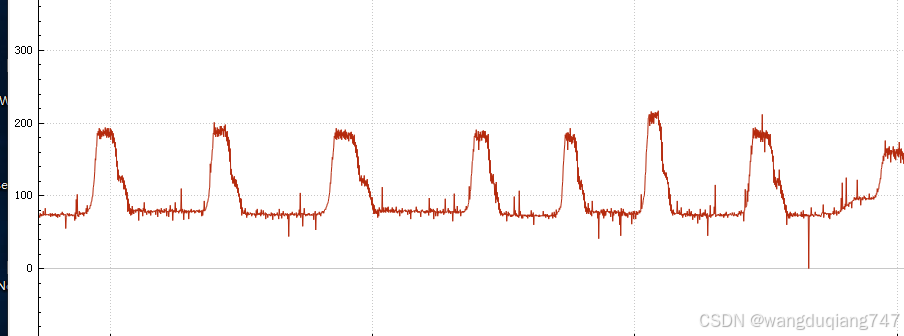

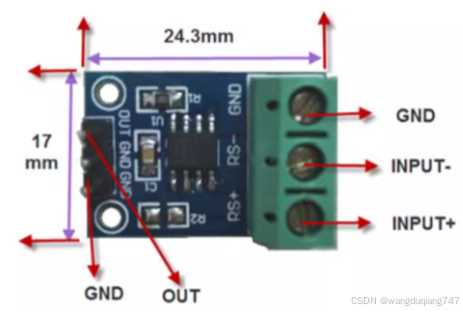

外形：
在这里插入图片描述

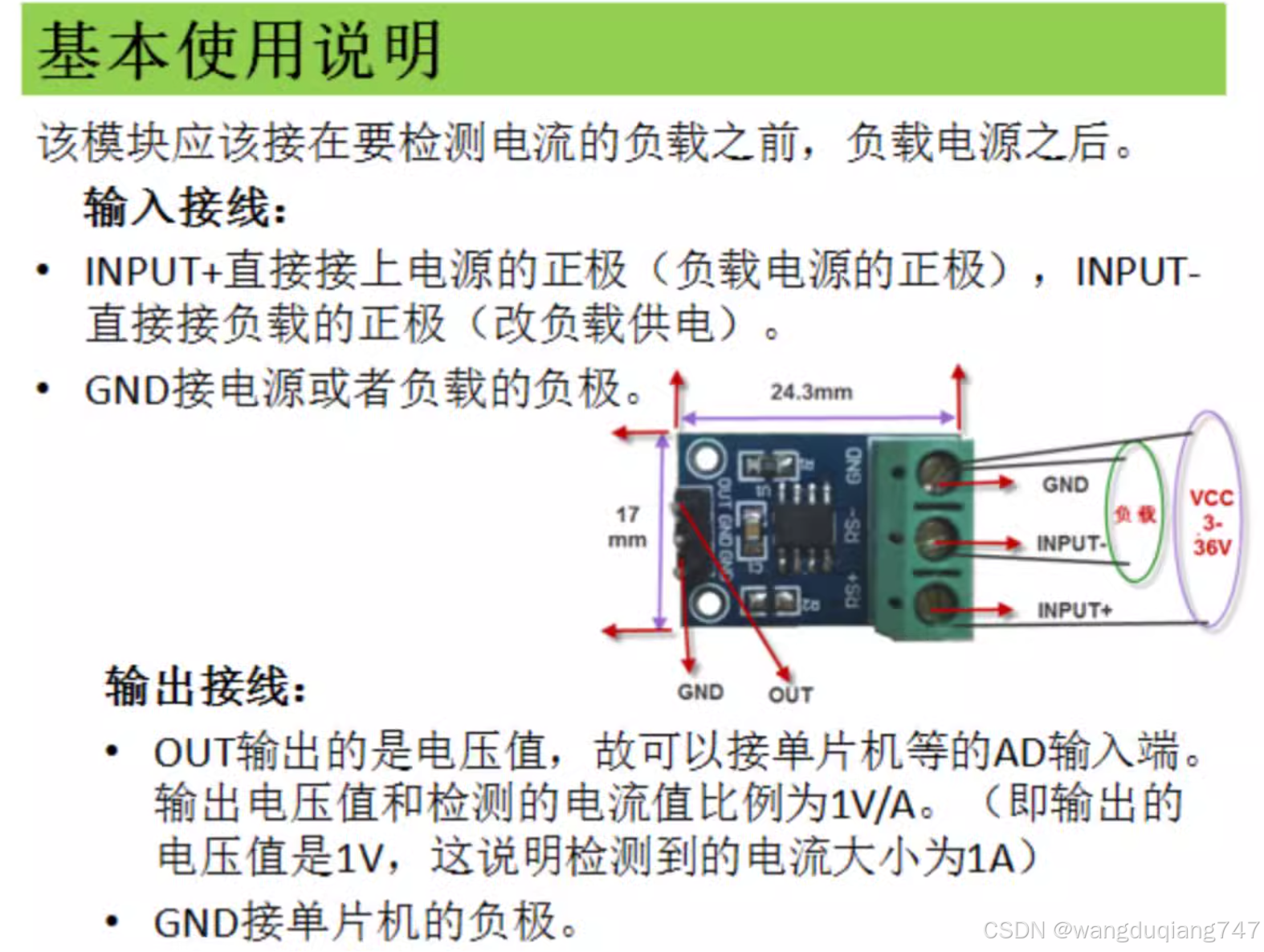

（INPUT- 端和负载的负极相连）
（INPUT+ 端和电源的正极相连）
（GND 和电源的负极还有负载的负极相连）
在这里插入图片描述

总的来说
可恶的美团芯片,这个芯片会把测量到的电流转为电压, stm32通过adc功能可以获取某个引脚的电压.以此来达到测量目标电流的目的

接线:
max471的接线按照上面的图来.
stm32的接线很重要, 必须把VEF和3.3v短接. 然后 max471的两个GND是等价的,不知道为什么有两个, GND连到stm32的某个GND, OUT连到A1 引脚

代码思路:
本来是用中断来做的,但是一直没成功. 改为主动获取adc的值.
初始化:

void ADCx_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure; //定义结构体变量
	ADC_InitTypeDef       ADC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_ADC1,ENABLE);

	RCC_ADCCLKConfig(RCC_PCLK2_Div6);//设置ADC分频因子6 72M/6=12,ADC最大时间不能超过14M

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_1;//ADC
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AIN;	//模拟输入
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;
	ADC_InitStructure.ADC_ScanConvMode = DISABLE;//非扫描模式
	ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;//关闭连续转换
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//禁止触发检测，使用软件触发
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐
	ADC_InitStructure.ADC_NbrOfChannel = 1;//1个转换在规则序列中 也就是只转换规则序列1
	ADC_Init(ADC1, &ADC_InitStructure);//ADC初始化

		// Configure ADC channel
  ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);

	ADC_Cmd(ADC1, ENABLE);//开启AD转换器

	ADC_ResetCalibration(ADC1);//重置指定的ADC的校准寄存器
	while(ADC_GetResetCalibrationStatus(ADC1));//获取ADC重置校准寄存器的状态

	ADC_StartCalibration(ADC1);//开始指定ADC的校准状态
	while(ADC_GetCalibrationStatus(ADC1));//获取指定ADC的校准程序

	ADC_SoftwareStartConvCmd(ADC1, ENABLE);//使能或者失能指定的ADC的软件转换启动功能

}

获取值

u16 Get_ADC_Value()
{
		ADC_SoftwareStartConvCmd(ADC1, ENABLE);//使能指定的ADC1的软件转换启动功能
		while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC ));//等待转换结束
		ADC_ConvertedValue = ADC_GetConversionValue(ADC1);

	return ADC_ConvertedValue;
}
