NPN编码器驱动方式和接线

最新推荐文章于 2023-02-02 10:55:19 发布
原创 最新推荐文章于 2023-02-02 10:55:19 发布 · 2.0k 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

这篇博客详细介绍了精确编码器的接线方法，特别是与普通EC11编码器的区别。关键点在于需要使用10K的上拉电阻，并且NPN编码器的信号线连接与EC11相同，接在TIM3的PA6和PA7引脚。上拉电阻的作用是提供信号线上的参考电压，确保信号的稳定传输。

正常的EC11编码器的驱动方式就不说了很简单哪都有

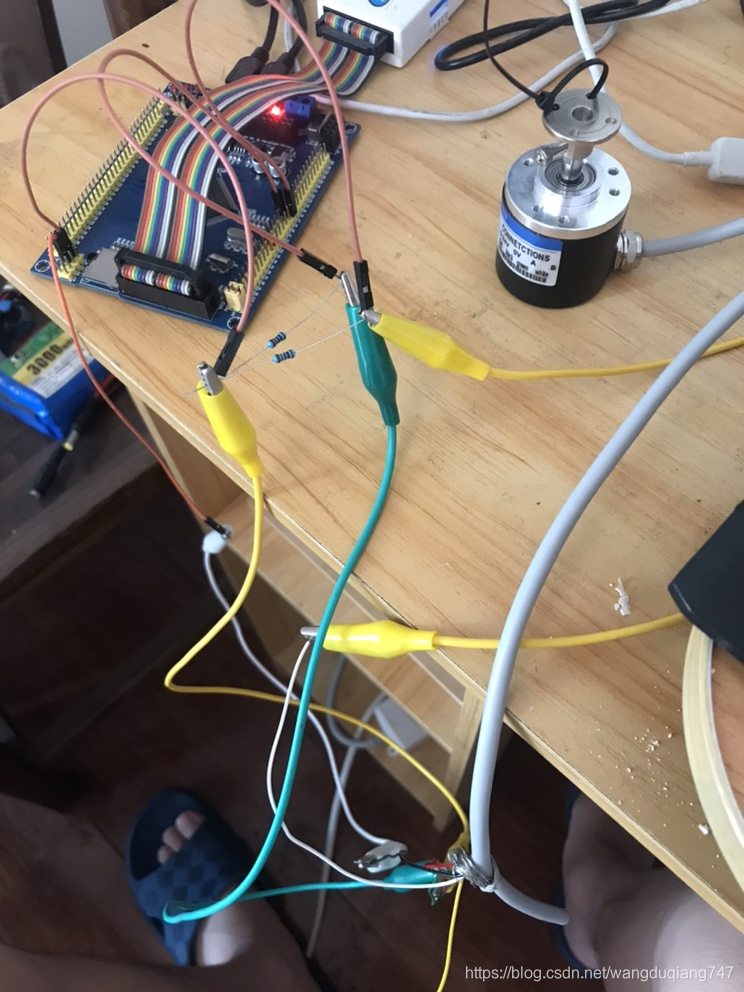

精确编码器的资料比较少,在这里插入图片描述
接线方法见上图.
与EC11的区别是需要10K的上拉电阻其他没有区别, NPN编码器是两根信号线,也是跟EC11一样的. 这里是接TIM3 的PA6 PA7引脚

所谓上拉电阻,就是信号线上连一个一段接5v电源的电阻
