写操作系统----3.进入保护模式

《操作系统真相还原》 与 《Orange'S：一个操作系统的实现》都参考了
在上一篇文章中mbr读取了硬盘上的一个sector到0x9000,然后跳到了0x9000运行
1. 第一次写的loader.S

1. org 0x9000

2. jmp begin

3.

4. TYPE_0 equ 0x0

5.

6. S_0 equ (0x0<<4) ;s=0-->gate

7. S_1 equ (0x1<<4) ;s=1-->data/code

8.

9. DPL_0 equ (0x0<<5) ;privilege level

10. DPL_3 equ (0x3<<5)

11.

12. P_0 equ (0x00<<7) ;not in memory

13. P_1 equ (0x01<<7) ;in memory

14.

15. AVL_0 equ (0x00<<8)

16.

17. DB_0 equ (0x00<<10) ;16bit data&code

18. DB_1 equ (0x01<<10) ;32bit data&code

19.

20. G_0 equ (0x00<<11) ;g=0,byte

21. G_1 equ (0x01<<11) ;g=1,4K

22.

23. TI_0 equ (0x0<<2) ;TI=0,gdt

24. TI_1 equ (0x1<<2) ;TI=1,ldt

25.

26. RPL_0 equ (0x0)

27.

28. %macro DESC 3

29.     dw %1 & 0xFFFF ;limit[0-15]

30.     dw %2 & 0xFFFF ;base[0-15]

31.     db (%2>>16)&0xFF ;base[16-23]

32.     db (%3&0xFF) ;prop[0-7]

33.     db (((%1>>8)&0xF) | (%3>>4)&0xF0) ;limit[16-19]prop[8-11]

34.     db (%2>>24) & 0xFF

35. %endmacro

36. gdt_base: DESC 0, 0, 0

37. gdt_code: DESC 0xFFFF, 0x0, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1)

38. gdt_video: DESC 0xFFFF, 0xB8000, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1)

39.

40. gdt_ptr:

41.     dw 24 ;gdt_limit: 8*3=16, only 3 gdt item

42.     dd gdt_base ;gdt_base

43.

44. select_code equ (0x01<<3)|TI_0|RPL_0

45. select_video equ (0x02<<3)|TI_0|RPL_0

46. begin:

47.     ;----------------- 打开A20 ----------------

48.     in al,0x92

49.     or al,0000_0010B

50.     out 0x92,al

51.

52.     ;----------------- 加载GDT ----------------

53.     lgdt [gdt_ptr]

54.

55.     ;----------------- cr0第0位置1 ----------------

56.     mov eax, cr0

57.     or eax, 0x00000001

58.     mov cr0, eax

59.

60.     ;----------------- 跳到保护模式 ----------------

61.     jmp select_code:protect_mode

62. protect_mode:

63.     mov ax,select_video

64.     mov gs,ax

65.     mov byte [gs:160], 'P'

66.     jmp $

1.2 看需不需要改mbr

1. cong@msi:/work/os/code/3pm$ ls -l loader.bin

2. -rw-rw-r-- 1 cong cong 86 Aug 17 14:24 loader.bin

才86个字节，mbr是读了512个字节，这儿不到512字节，所以不需要修改mbr.S
下面开始分析问题

---

2.
2.1.a 第一次调试

1. (0) [0x0000fffffff0] f000:fff0 (unk. ctxt): jmpf 0xf000:e05b          ; ea5be000f0
2. <bochs:1> b 0x9000                      -->因为把代码加载到了0x9000，所以这儿直接到0x9000执行

3. <bochs:2> c

4. (0) Breakpoint 1, 0x00009000 in ?? ()

5. Next at t=156817505

6. .....
7. <bochs:11>

8. Next at t=156817513

9. (0) [0x000000009035] 0000:00009035 (unk. ctxt): jmpf 0x0008:903a ; ea3a900800    -->向保护模式跳转

10. <bochs:12>

11. (0).[156817513] [0x000000009035] 0000:00009035 (unk. ctxt): jmpf 0x0008:903a ; ea3a900800

12. Next at t=156817514

13. (0) [0x0000fffffff0] f000:fff0 (unk. ctxt): jmpf 0xf000:e05b ; ea5be000f0 -->这儿发现不对了,这儿是复位了

2.1.b 第一次修改

1. cong@msi:/work/os/code/3pm$ diff ./loader.S loader.S_bad

2. 4,5c4

3. < TYPE_8 equ 0x8 ;code -->exec

4. < TYPE_2 equ 0x2 ;data -->r/w

5. ---

6. > TYPE_0 equ 0x0

7. 38,39c37,38

8. < gdt_code: DESC 0xFFFF, 0x0, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1|TYPE_8)   -->code段加上可执行权限

9. < gdt_video: DESC 0xFFFF, 0xB8000, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1|TYPE_2)

10. ---

11. > gdt_code: DESC 0xFFFF, 0x0, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1)          -->原先code段没有可执行权限

12. > gdt_video: DESC 0xFFFF, 0xB8000, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1)

2.2.a 第二次调试

1. (0) [0x000000009039] 0000:00009039 (unk. ctxt): jmpf 0x0008:903e ; ea3e900800

2. <bochs:15>

3. Next at t=313385561

4. (0) [0x00000000903e] 0008:0000903e (unk. ctxt): mov eax, 0xe88e0010 ; b810008ee8    -->这儿的确是跳到903e上面来了，但是还是乱的

5. <bochs:16>

6. Next at t=313385562

7. (0) [0x000000009043] 0008:00009043 (unk. ctxt): mov byte ptr gs:[esi], 0xa0 ; 65c606a0

8. <bochs:17>

9. Next at t=313385563

10. (0) [0x000000009047] 0008:00009047 (unk. ctxt): add byte ptr ds:[eax+101], dl ; 005065

11. <bochs:18>

12. (0).[313385563] [0x000000009047] 0008:00009047 (unk. ctxt): add byte ptr ds:[eax+101], dl ; 005065

13. Next at t=313385564

14. (0) [0x0000fffffff0] f000:fff0 (unk. ctxt): jmpf 0xf000:e05b ; ea5be000f0

15. <bochs:19>

16. Next at t=313385565

17. (0) [0x0000000fe05b] f000:e05b (unk. ctxt): xor ax, ax ; 31c0

2.2.b第二次修改

1. 63 [bits 32]               -->加入这个标签，使得这儿编出来的是32位的代码

2. 64 protect_mode:

2.2.c 对比一下两次生成的二进制代码
xxd ./loader.bin

1. 0000000: eb1e 0000 0000 0000 0000 ffff 0000 0098 ................

2. 0000010: 4f00 ffff 0080 0b92 4f00 1800 0290 0000 O.......O.......

3. 0000020: e492 0c02 e692 0f01 161a 900f 20c0 6683 ............ .f.    -->没有加[bits 32]标签

4. 0000030: c801 0f22 c0ea 3a90 0800 b810 008e e865 ..."..:........e

5. 0000040: c606 a000 50eb fe ....P..

6.

7.

8. 0000000: eb1e 0000 0000 0000 0000 ffff 0000 0098 ................

9. 0000010: 4f00 ffff 0080 0b92 4f00 1800 0290 0000 O.......O.......

10. 0000020: e492 0c02 e692 0f01 161a 900f 20c0 6683 ............ .f.    -->加了[bits 32]标签

11. 0000030: c801 0f22 c0ea 3a90 0800 66b8 1000 8ee8 ..."..:...f.....

12. 0000040: 65c6 05a0 0000 0050 ebfe e......P..

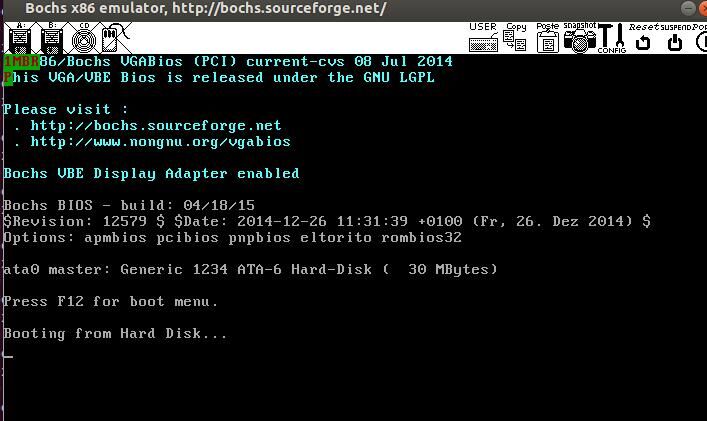

2.3 运行结果就对了


2.4 虽然结果上是对了，但还有点小问题

1. cong@msi:/work/os/code/3pm$ diff ./loader.S loader.S_ok

2. 34c34

3. < db (((%1>>8)&0xF) | (%3>>4)&0xF0) ;limit[16-19]prop[8-11]    -->arg1的前16位己填序，现在要填16-19位

4. ---

5. > db (((%1>>16)&0xF) | (%3>>4)&0xF0) ;limit[16-19]prop[8-11]   -->所以要右称16位

2.5 代码打包
3pm.rar  (下载后改名为3pm.tar.gz)
2.6 下面分析一下代码

1. cong@msi:/work/os/code/3pm$ cat loader.S

2. org 0x9000                            --> org是条伪指令不会生成二进制的代码

3. jmp begin                             --> jmp下面是数据，cpu区分不了数据与代码，防止cpu把数据当成代码就加上jmp,人为的控制cpu去执行代码段中的代码


 -->下面定义了一堆段属性

1. TYPE_8 equ 0x8 ;code -->exec

2. TYPE_2 equ 0x2 ;data -->r/w

3.

4. S_0 equ (0x0<<4) ;s=0-->gate

5. S_1 equ (0x1<<4) ;s=1-->data/code

6.

7. DPL_0 equ (0x0<<5) ;privilege level

8. DPL_3 equ (0x3<<5)

9.

10. P_0 equ (0x00<<7) ;not in memory

11. P_1 equ (0x01<<7) ;in memory

12.

13. AVL_0 equ (0x00<<8)

14.

15. DB_0 equ (0x00<<10) ;16bit data&code

16. DB_1 equ (0x01<<10) ;32bit data&code

17.

18. G_0 equ (0x00<<11) ;g=0,byte

19. G_1 equ (0x01<<11) ;g=1,4K

20.

21. TI_0 equ (0x0<<2) ;TI=0,gdt

22. TI_1 equ (0x1<<2) ;TI=1,ldt

23.

24. RPL_0 equ (0x0)

25. -->宏中arg1=段界限，arg2=段基址, arg3=段属性
26. %macro DESC 3                           -->这儿采用了《Orange'S：一个操作系统的实现》中的宏，用宏之后就比较直观

27.     dw %1 & 0xFFFF ;limit[0-15]

28.     dw %2 & 0xFFFF ;base[0-15]

29.     db (%2>>16)&0xFF ;base[16-23]

30.     db (%3&0xFF) ;prop[0-7]

31.     db (((%1>>16)&0xF) | (%3>>4)&0xF0) ;limit[16-19]prop[8-11]

32.     db (%2>>24) & 0xFF

33. %endmacro

34. gdt_base:  DESC 0, 0, 0                    -->第一个描述符为空

35. gdt_code:  DESC 0xFFFF, 0x0, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1|TYPE_8)             -->代码段描述符

36. gdt_video: DESC 0xFFFF, 0xB8000, (G_0|DB_1|AVL_0|P_1|DPL_0|S_1|TYPE_2)         -->显示段描述符

37.

38. gdt_ptr:

39.     dw 24                ;gdt_limit: 8*3=24, 只预留了3个gdt描述符的段界限

40.     dd gdt_base          ;gdt_base gdt的基地址就是gdt_base这个标签的地址

41.

42. select_code equ (0x01<<3)|TI_0|RPL_0

43. select_video equ (0x02<<3)|TI_0|RPL_0

44.

45. begin:

46.     ;----------------- 打开A20 ----------------

47.     in al,0x92

48.     or al,0000_0010B

49.     out 0x92,al

50.

51.     ;----------------- 加载GDT ----------------

52.     lgdt [gdt_ptr]

53.

54.     ;----------------- cr0第0位置1 ----------------

55.     mov eax, cr0

56.     or eax, 0x00000001

57.     mov cr0, eax

58.

59.     ;----------------- 跳到保护模式 ----------------

60.     jmp select_code:protect_mode

61. [bits 32]

62. protect_mode:

63.     mov ax,select_video

64.     mov gs,ax

65.     mov byte [gs:160], 'P'

66.     mov byte [gs:161], 0xA4

67.     jmp $
