RTMP是一种实时消息协议，常用于Flash播放器与服务器之间的音视频传输。它基于TCP并有自己的握手过程，最小延迟约为3秒。RTMP消息由包头和包体组成，包头可有不同长度，而chunk是RTMP的传输单元。流ID和AMFType在header中定义，chunkdata包含如VideoData等信息。在推流中，如使用ffmpeg，原始数据需转化为FLV格式，添加必要的元数据。

1 rtmp格式

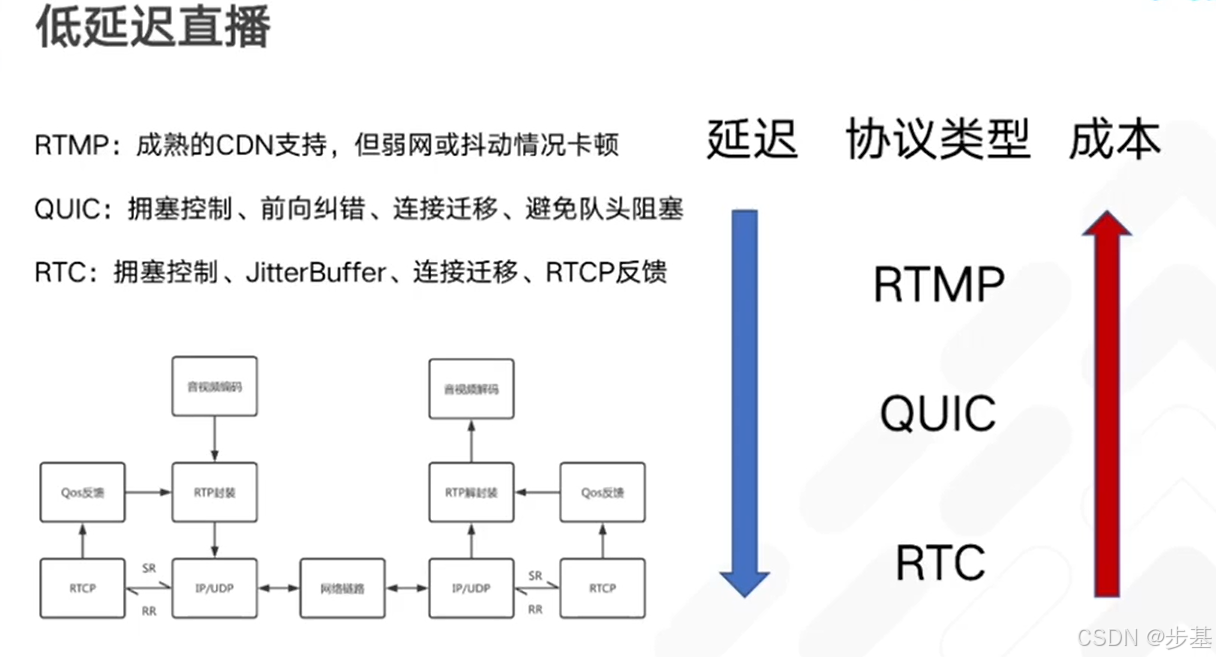

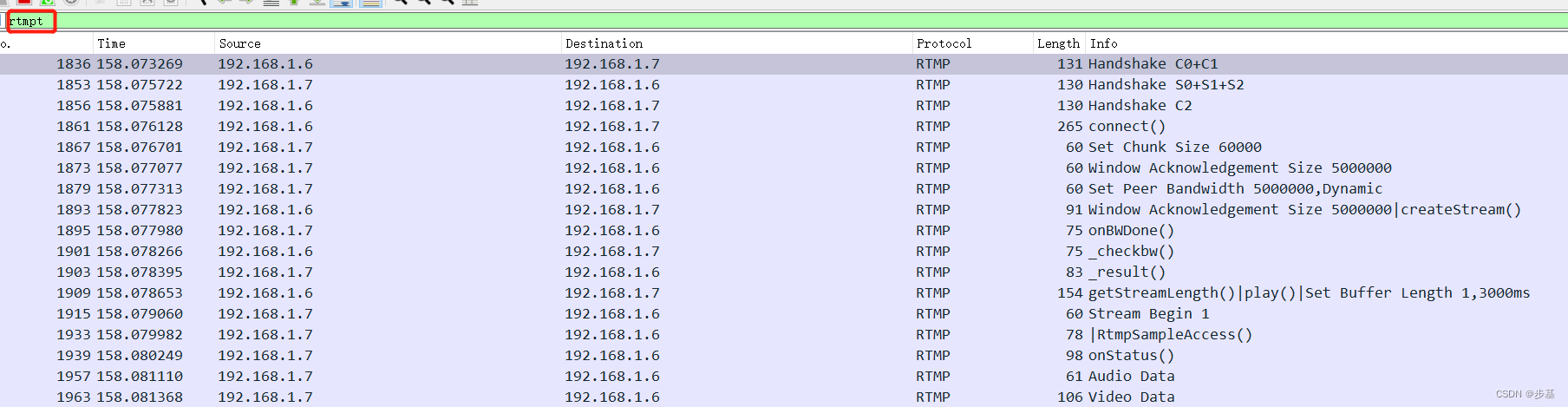

Real Time Messaging Protocol（实时消息传送协议协议)是Adobe Systems公司为Flash播放器和服务器之间音频、视频和数据传输开发的私有协议。在RTMP协议中信令和媒体数据都称之为Message，包含Message head。RTMP基于TCP，在TCP三次握手完成后，RTMP也定义了自己的六次握手，主要用于版本适配、RTT计算；直播场景最低延时通常3秒左右。由于TCP的包长度受限于MTU（1500个字节），而RTMP的Message长度可能超过MTU，会采取分片，将消息体拆分成多个chunk data

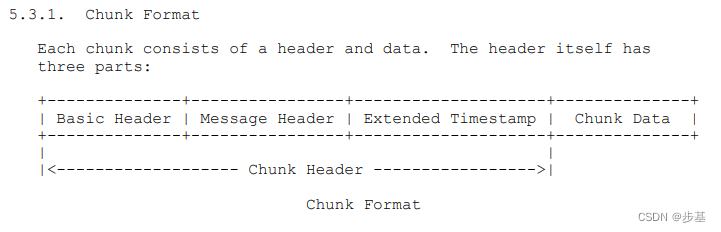

RTMP 协议来的传输单元是 chunk。一个 RTMP 包就是一个 chunk。RTMP消息组成：包头，包体。包头可以是4种长度的任意一种:12, 8, 4, 1 byte(s).完整的RTMP包头应该是12bytes,包含了时间戳,AMFSize,AMFType,StreamID信息, 8字节的包头只纪录了时间戳,AMFSize,AMFType,其他字节的包头纪录信息依次类推。包体最大长度默认为128字节,通过chunkSize可改变包体最大长度,通常当一段AFM数据超过128字节后,超过128的部分就放到了其他的RTMP封包中。

RTMP 协议最多支持 65597 个流(chunk)。

2 header

chunk header中Chunk stream ID 是用来区分消息信道的。CS ID（块流ID）范围为: 3 ~ 65599。

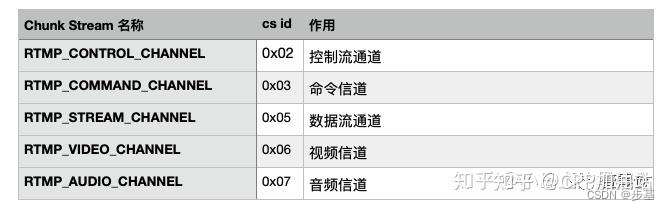

Adobe建议的CS ID设置

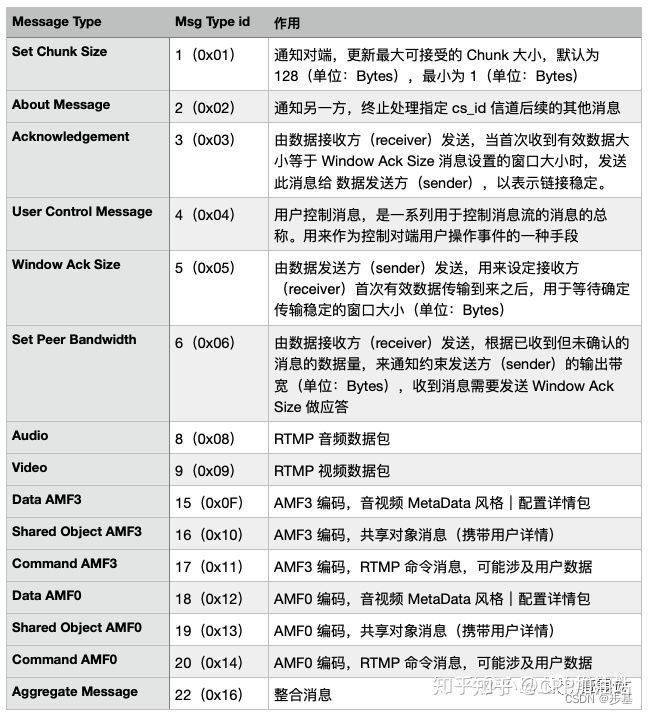

AMFType消息类型

StreamID

StreamID是音视频流的ID,如果AMFType!=0x08或!=0x09那么 StreamID为0。
ChannelID 和StreamID之间的计算公式：StreamID=(ChannelID-4)/5+1 参考red5
例如当ChannelID为2、3、4时StreamID都为1当ChannelID为9的时候StreamID为2

基本头分为三种情况由Base Header第一个字节后六个bits决定

    （后六个bits==0）：基本头长度为2字节第二个字节表示块流ID
    （后六个bits==1）：基本头长度为3字节，第二三个字节表示快流ID
    （1<后六个bits<=64）：基本头长度为1字节，后6bits表示块流ID

3 chunk data

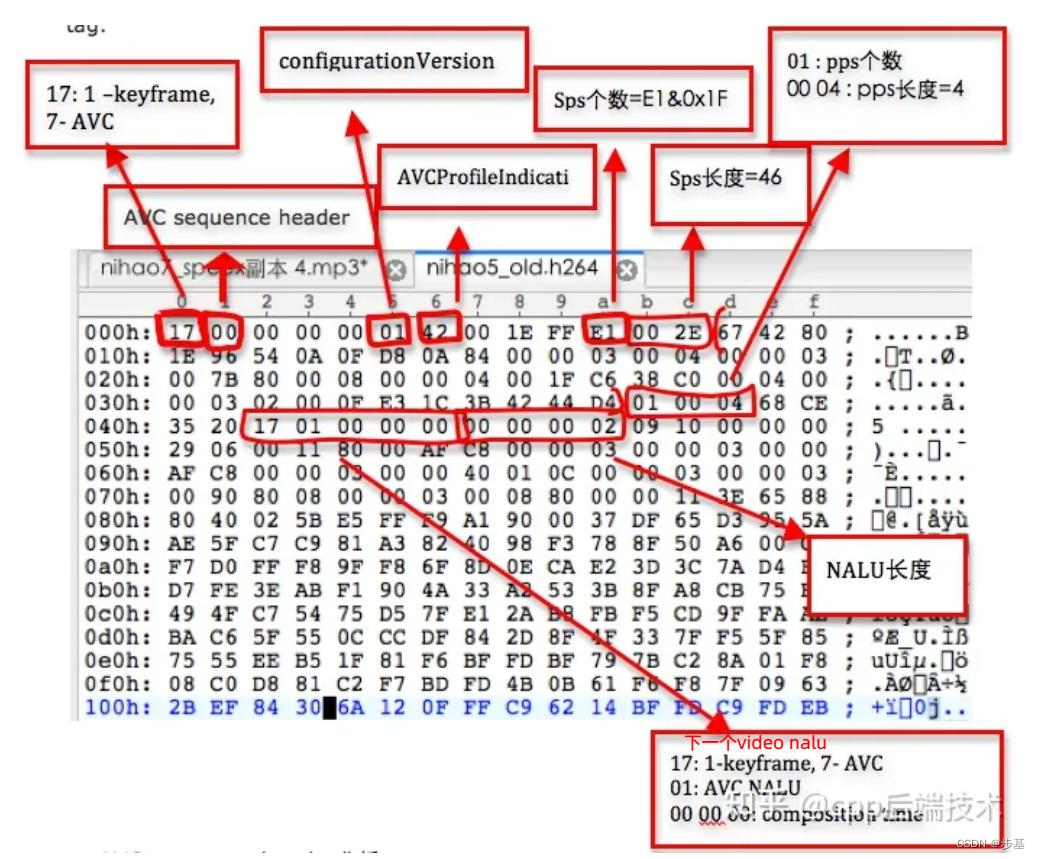

如果 AMFType = 0×09, 数据就是 Video Data。Video Data由多个video tag组成，一个video tag，包含：SPS，PPS，访问单元分隔符，SEI，I帧包

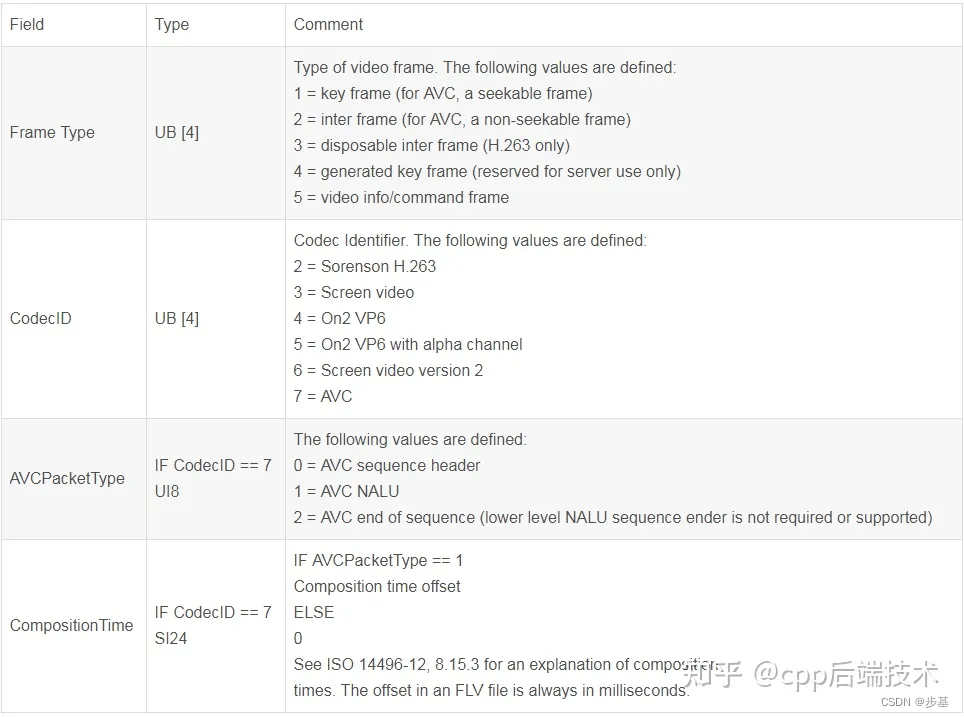

VideoTagHeader结构

AVCPacketType表示 VIDEODATA

IF AVCPacketType ==0 AVCDecoderConfigurationRecord（AVC sequence header）//包含sps，pps等信息。解码器stop之后再次start之前，如seek、快进快退状态切换等，都需要重新送一遍sps和pps的信息。AVCDecoderConfigurationRecord在FLV文件中一般情况也是出现1次，也就是第一个 video tag.
IF AVCPacketType == 1 One or more NALUs (Full frames are required)

编码器输出的裸音视频数据是不能直接用于推拉流的，RTMP直播通常采用FLV格式，FLV格式要求：
对于音频数据，在裸数据之前，必须增加1个字节的元格式，这个格式定义了采样率、采样精度、通道布局，对于AAC格式，还需要增加ADTS头。
对于视频数据，在裸数据之前，也必须增加1个字节的元格式，这个格式定义了编码器、帧格式，对于H264，还需要增加SPS和PPS。
