【CV.SLAM之四：架构设计】单目系统

设计目的

This post would be focussing on Monocular Visual Odometry, and how we can implement it in OpenCV/C++.

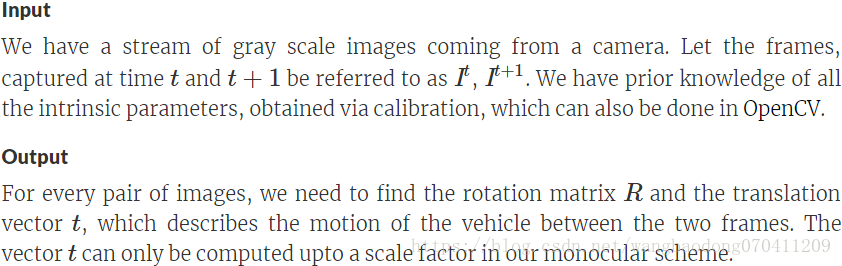

设计要求

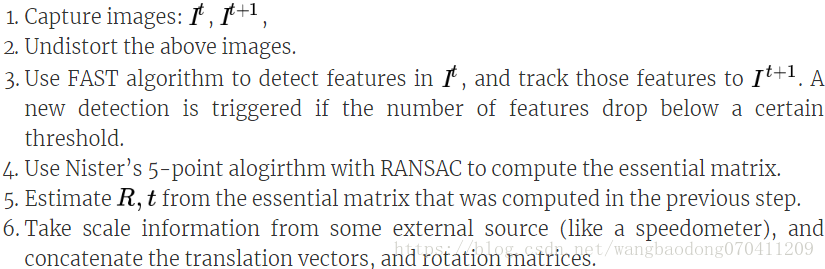

设计流程

畸变校正

使用OpenCV自带的库函数；

特征提取

仍然是FAST特征点提取，代码如下：

void featureDetection(Mat img_1, vector<Point2f>& points1)  {
  vector<KeyPoint> keypoints_1;
  int fast_threshold = 20;
  bool nonmaxSuppression = true;
  FAST(img_1, keypoints_1, fast_threshold, nonmaxSuppression);
  KeyPoint::convert(keypoints_1, points1, vector<int>());
}

特征跟踪

采用OpenCV库函数：KLT tracker

针对跟踪失败，进行重检测跟踪。

本质矩阵（基础矩阵）

• RANSAC
• 5-Points法

OpenCV 库函数：

E = findEssentialMat(points2, points1, focal, pp, RANSAC, 0.999, 1.0, mask)

计算R，t

通过本质矩阵E (Essential Matrix)计算R，t，这里采用SVD和旋转矩阵的约束条件，得到：

$$E = U\Sigma V^{T} N$$
$$[t]_{x} = VW\Sigma V^{T}$$
$$R = UW^{-1}V^{T}$$

这里也通过调用OpenCV函数：

recoverPose(E, points2, points1, R, t, focal, pp, mask)

构造轨迹

$$R_{pos} = R R_{pos}$$
$$t_{pos} = t_{pos} + t R_{pos}$$
通过R，t来跟踪相机位姿，其中，平移scale t需要提前确定，我们可以通过外部输入。

启发思考

大多数计算机视觉算法是不完整的，没有针对各种意外情况的发生，视觉测距也不例外。所以，我们需要有个前提：运动主方向。

结果

得到数据很容易，但是，怎么解决意外情况，任重而道远。

参考文章

Avi Singh ： Monocular Visual Odometry using OpenCV
