架构师面试（五十）：直播问答系统核心问题

问题：

先回顾一下【直播问答系统】的需求分析和架构设计。

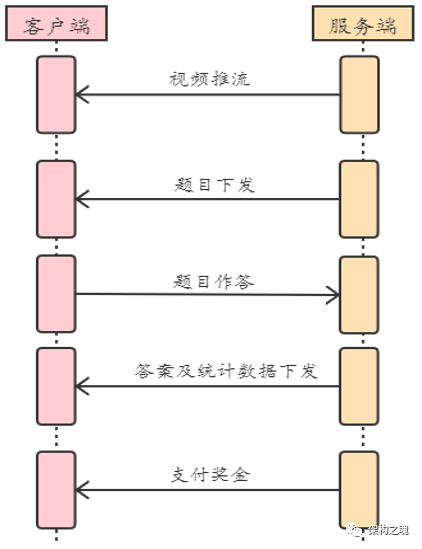

【直播问答】是2018年各大互联网平台兴起的一种吸引流量的运营活动，它是在视频直播的基础上增加了答题的玩法，具体流程见下图。

【视频推流】是视频直播；【题目下发、题目作答、答案及统计数据下发】是针对一道题目的三次交互过程，12道题目需要有12次循环过程；12道题目完成之后，最后才会【支付奖金】。

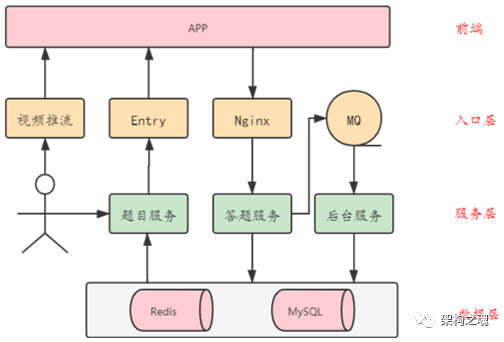

基于【解耦】和【减压】的思路设计【直播问答系统】，其系统架构见下图。

【直播问答系统】包括三个子系统：“直播子系统”、“答题子系统” 和 “支付子系统”；【直播问答系统】通过多通道方式实现客户端与服务端之间的交互：【直播通道】由 “直播子系统” 进行实现；【下发通道】和【上传通道】由 “答题子系统” 进行实现；【支付子系统】是直播完成后系统的一个异步化行为。

在【直播问答系统】架构中，【答题服务】是功能逻辑最复杂和压力负载最大的服务，也是作为架构师需要考虑的核心问题所在；我们今天的问题就是【直播问答系统】关键的四个核心问题应该如何解决和落地？

1. 判题逻辑如何实现？

【答题服务】怎样对用户提交的答案进行快速判断对错呢？要知道，用户虽然有10秒的作答时间，但通常提交答案集中在4~9这5秒内，即5秒时间内有500万用户的答案进行提交。

2. 淘汰用户如何识别？

已经作答错误的用户，不能继续进行答题，如何方便标识和快速识别出已经淘汰掉的用户呢？

3. 如何防止用户作弊？

常见的用户作弊手段有：（1）超时未作答，即用户在当前题目中因为时间超时没有作答，但在下一道题目中提交了答案；（2）答错时继续作答，即用户已经答错一道题目，但该客户端用户还在继续作答；（3）多次提交不同答案，即用户针对每一道题目，都分别提交所有答案？

4. 怎样快速统计数据？

每一道题目下发到客户端后，随着用户提交作答，【答题服务】需要快速统计出每道题目的作答情况：多少人选择了A，多少人选择了B，多少人选择了C，多少人答对，多少人淘汰。

解析：

我们先分析一下500万用户同时在线时，系统架构的扩展性。

1. 【直播子系统】的实现通过集成第三方插件来落地，在选型调研时，需要做一下压力测试，避免并发风险；

2. 【答题子系统】的 “题目服务” 在人工触发下用于下发题目和下发答案及统计数据，“题目服务” 本身没有任何负载压力，部署两个 “题目服务” 节点避免单点即可；下发数据的压力在 “Entry” 节点上；每一个 “Entry” 节点 如果可以承受 20万（根据服务器配置和实际压测效果来评估）客户端的同时在线和下发数据，那么500万用户则至少需要 25 个 “Entry” 节点 （实际则可能需要部署30~40个节点）；

3. 【答题子系统】的 “答题服务” 需要处理用户提交答案时的业务逻辑，这是整个系统最复杂，也是负载最高的服务，所以 “答题服务” 需要做无状态化处理，可以更加方便地横向扩展；

4. 【支付子系统】的 “后台服务” 是异步化逻辑，对处理时间没有要求，所以负载压力一般；

5. 【数据层的 Redis 和 MySQL】是整个系统架构的 IO 部分，决定了对接口的响应时间，需要我们在解决核心问题时优化对数据层的访问。

下面我们逐一分析【直播问答系统】的 【答题服务】是如何解决核心问题的！

一、判题逻辑如何实现？

即怎样对用户提交的答案快速判断对错。要知道，用户通常提交答案的时间集中在4~9这5秒内，即5秒时间内有500万用户的答案进行提交，每秒有100万次的请求；这要求【答题服务】必须具备很高的性能。有三种实现方案：

1. 前端实现方案

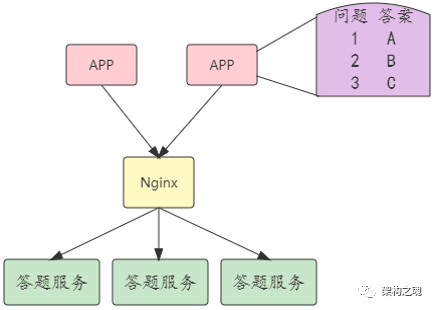

前端实现方案，即【答题服务】在下发题目之前，将题目答案预先下发到客户端；然后在用户提交答案时，完全由客户端来处理判题逻辑；见下图。

该实现方案下发题目答案的时机不好把控，最关键的问题是安全风险，毕竟题目答案下发到客户端后，服务端无法进行把控了。

2. 基于 Redis 实现方案

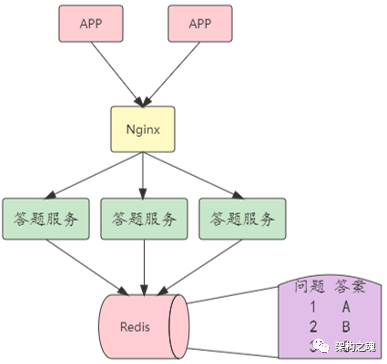

基于 Redis 实现方案，即题目答案缓存在 Redis 中；利用 Redis 的缓存特性，在每一个客户端提交答案请求时，【答题服务】 通过访问 Redis 来对用户提交的答案进行判断。

该实现方案应该是最常用的实现思路，在用户量规模不大的时候，是完全没有问题；在 500 万用户量级规模下， Redis 很容易成为性能瓶颈，因为每访问一次 Redis，就是一次网络 IO 的调用。

3. 答题服务实现方案

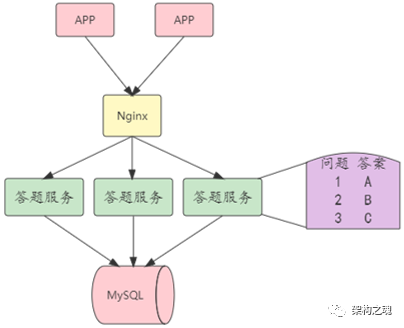

答题服务实现方案，即将题目答案从 MySQL 存储中直接读取到【答题服务】进程的本地内存；在用户提交答案请求时，【答题服务】直接从本地内存读取题目答案对用户提交的答案进行判断。

【答题服务实现方案】与【前端实现方案】对比，减少了答案暴露的风险；与【基于Redis实现方案】对比，减少了一次网络 IO 调用；总共12道题目的答案数据，占用内存空间非常小；我们最终是采用了 【答题服务实现方案】来落地判题逻辑。

二、淘汰用户如何识别？

已经作答错误的用户，不能再继续进行答题了，如何方便标识和快速识别出已经淘汰掉的用户呢？也有三种实现方案：

1. 基于 Redis 存储实现方案

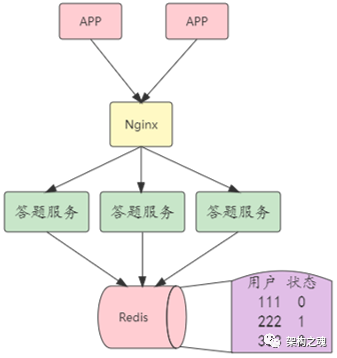

基于 Redis 存储实现方案，即将所有用户的状态（0表示已淘汰，1表示未淘汰）全部存储在Redis中；在客户端用户提交答案时，【答题服务】通过访问 Redis 来判断当前提交答案的用户是否有继续作答的资格。

500万用户，可以通过 Redis 集群来存储，这不是主要问题；最关键的问题还是如前所示，Redis 很容易成为性能瓶颈，因为【答题服务】每一次访问 Redis 都是一次网络 IO 调用。

2. 答题服务存储实现方案

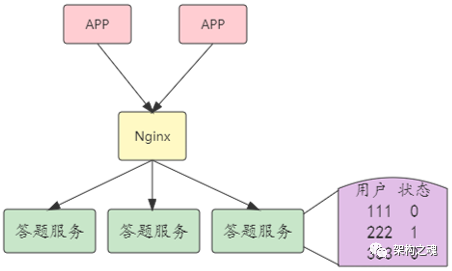

答题服务存储实现方案，是对基于 Redis 存储实现方案的优化，为了避免 Redis 性能瓶颈，将所有用户状态信息全部存储在【答题服务】进程的本地内存中。

将500万用户分散存储在不同【答题服务】节点内存，会使得【答题服务】失去 “无状态化”，此时 【答题服务】的高可用如何保证就会变得异常复杂。

3. 客户端存储实现方案

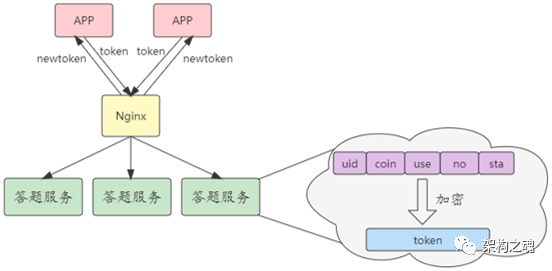

客户端存储实现方案，即将客户端每一次提交答案信息、复活币信息、状态信息等拼装成一个字符串，然后进行加密，成为一个只有服务端才能识别的 token 。客户端每一次提交题目答案时，都需要将 token 带上来，然后服务端解密后，加上本次提交的答案信息再形成一个新的 token。

客户端存储实现方案，是典型的用时间换空间的实现思路，仍然保持 【答题服务】的无状态化，没有 Redis 的网络IO调用瓶颈；同时加密和解密的密钥由服务端保管，安全性较高；该实现方案是最佳的选择。

三、如何防止用户作弊？

前面两个核心问题解决之后，如何防止用户作弊就非常简单了！

1. 超时未作答

即用户在当前题目中因为时间超时没有作答，但在下一道题目中提交了答案，如何处理呢？在用户提交下一题答案时，客户端会把上上题的 token 带上，【答题服务】很容易判断出 “跳题行为”，此时按答错处理即可！

2. 答错时继续作答

即用户已经答错一道题目，但该客户端用户还在继续作答，如何处理呢？在用户提交下一题时，客户端还是会把 token 带上，【答题服务】通过解密 token 很容易判断出上题已答错，所以本题仍按答错处理即可！

3. 多次提交不同答案

即用户针对每一道题目，都分别提交所有答案（每一道题目都是选择题，有A、B、C选项，客户端针对每一道题目都提交了三个答案），如何处理呢？为了降低处理的复杂度，【答题服务】在客户端请求时不处理这一种情况，在事后由【后台服务】来异步化处理即可（一场直播有 12 道题目，对于有超过 12 次答案提交的用户，直接列入黑名单即可）！

四、怎样快速统计数据？

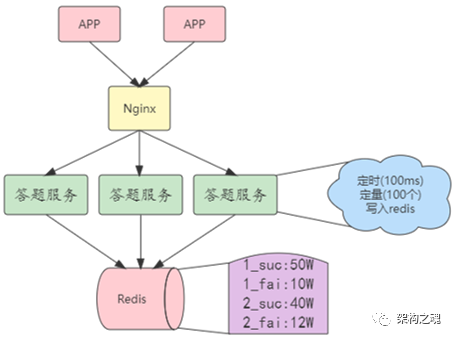

针对每一道题目，当所有客户端提交作答后（也就是10秒作答时间之后），主持人会在直播中将正确答案进行公布，同时也会公布该题目的作答情况，即有多少人选择了A，多少人选择了B，多少人选择了C，多少人答对，多少人淘汰等。【答题服务】需要对这些数据进行快速统计，怎样落地实现呢？见下图。

首先，【答题服务】通过本地内存数据快速判断用户作答后，会在本地内存进行累加统计；然后开启一个独立的线程定时和定量地将累加统计数据写入到 Redis 中；【定时】是每隔 100ms 将内存数据写入到 Redis，【定量】是超过 100时将内存数据写入到 Redis；最后，【题目服务】直接从 Redis 中读取统计数据经由【Entry】下发到客户端。

题目作答的统计数据并非精准数据，所以即使【答题服务】节点挂掉后，损失的最多是 100ms 或 100 的累加数据，不会对结果造成严重影响。

最后，总结文中关键：

【直播答题系统】的四个核心问题及解决方案：

1. 判题逻辑如何实现？ 采用答题服务实现方案；

2. 淘汰用户如何识别？ 采用客户端存储实现方案；

3. 如何防止用户作弊？ 对于【超时未作答】和【答错时继续作答】，通过解析 token 即可轻松识别（对于没有携带 token 和 token无法解密的，按答错处理即可）；对于【多次提交不同答案】，事后异步处理即可；

4.怎样快速统计数据？【答题服务】先在本地内存累加，然后定时和定量写入到 Redis 即可。

对于【直播问答系统】整体架构设计，始终围绕着 【解耦】进行；对于核心问题解决，始终围绕着【减压】进行。
