分层架构 IM 系统之状态同步逻辑设计与实现

在 IM 系统中，“用户状态” 通常指用户的离线和在线状态；在一些企业 IM 系统应用中，会对用户的状态进行扩展，比如：“会议中”、“疯狂编码中”、“发热中” 等等；对于前一类用户状态，只需要缓存中记录即可，而对于后一类的用户状态，则需要进行持久化。

在很多的业务场景中，客户端用户特别关注其联系人的在线和离线状态；还记得那些年我们曾每天都会登录的 QQ 吗？通过好友头像的亮度，就知道对方是否在线。

对于客户端用户来说，其好友联系人的在线状态，是怎么同步过来的呢？这一部分内容不是很复杂，我们今天分析一下。

一、IM 部署模型

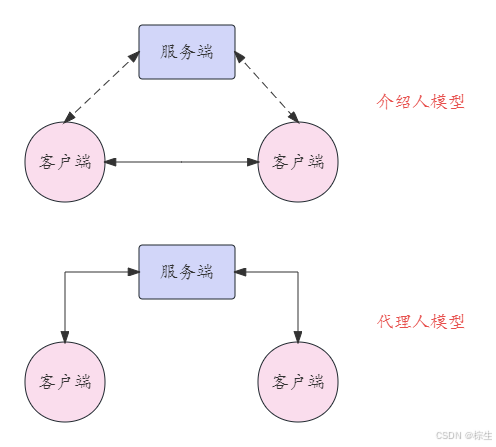

IM 系统从产生到现在，在这几十年的发展过程中，共有两种部署模型：一种是介绍人模型，一种是代理人模型，见下图。

介绍人模型，也叫直连模型，在服务端的帮助（介绍）下，客户端会直接建立连接进行通讯；这种 IM 模型在 IM 系统最初发展时或在局域网中应该较多，目前在互联网系统中几乎不再应用。

代理人模型，也叫推拉模型，客户端之间的通讯全部由服务端进行代理，因此服务端是一个非常非常关键的角色；目前绝大多数的 IM 系统都采用代理人模型。本 IM 专题所有的文章和实践也全部是基于代理人模型进行讲解的。

二、消息同步模型

在代理人模型中，所有客户端的状态（用户登录之后，即为在线；用户登出或心跳超时，即为离线）都会第一时间同步到服务端，具体来说，在分层架构 IM 系统中，用户状态是同步和保存到路由层的 Router 中。现在问题的关键是，保存在服务端的所有用户的状态数据，如何同步到相关的客户端？

总的来说，有两种实现方式：一种是信箱模型，一种是电话模型；信箱模型在单体架构的消息收发逻辑中分析过（
