博客分享了PCB布局布线完成后添加和修改丝印信息的经验。添加时，点击Add中的Text，因丝印text信息与器件symbol绑定，需先点击相关器件symbol再输入信息。若丝印text较小，可点击setup中的design parameters，之后用Edit中的change命令修改。

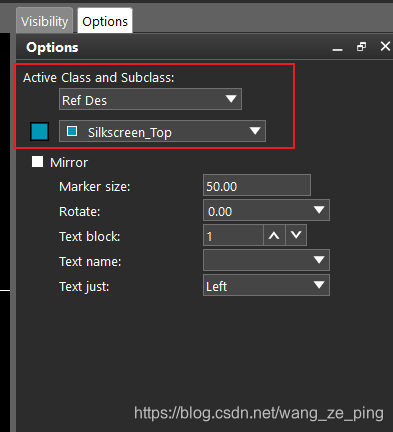

有时在PCB布局布线完成之后需要在某些位置注明正负极或者其他的信息：点击Add 中的Text，在options面板中信息如下图所示：

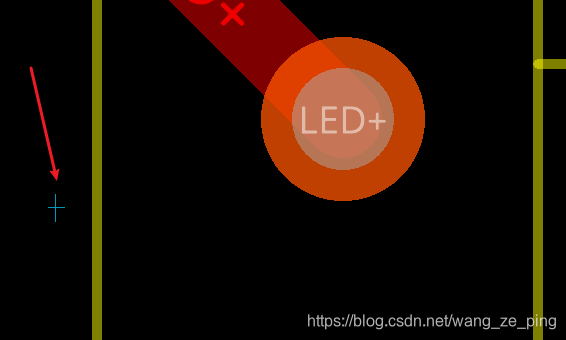

这时并不能直接填写丝印text的相关信息，因为silkscreen的text信息是与器件symbol绑定在一起的，所以应该先点击与text相关的器件symbol，；点击之后输入想要的信息即可如下图所示：

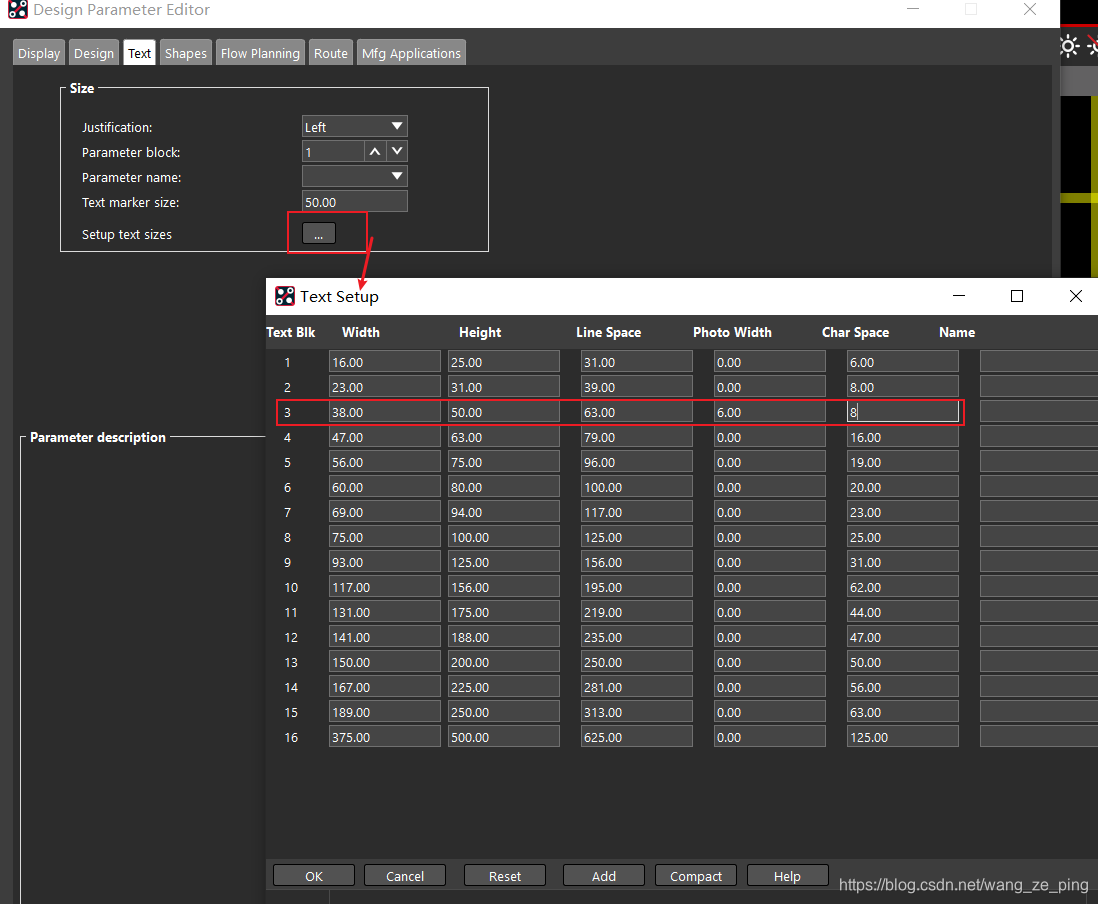

但是发现上述丝印的text较小，想改大点，点击setup中的design parameters，

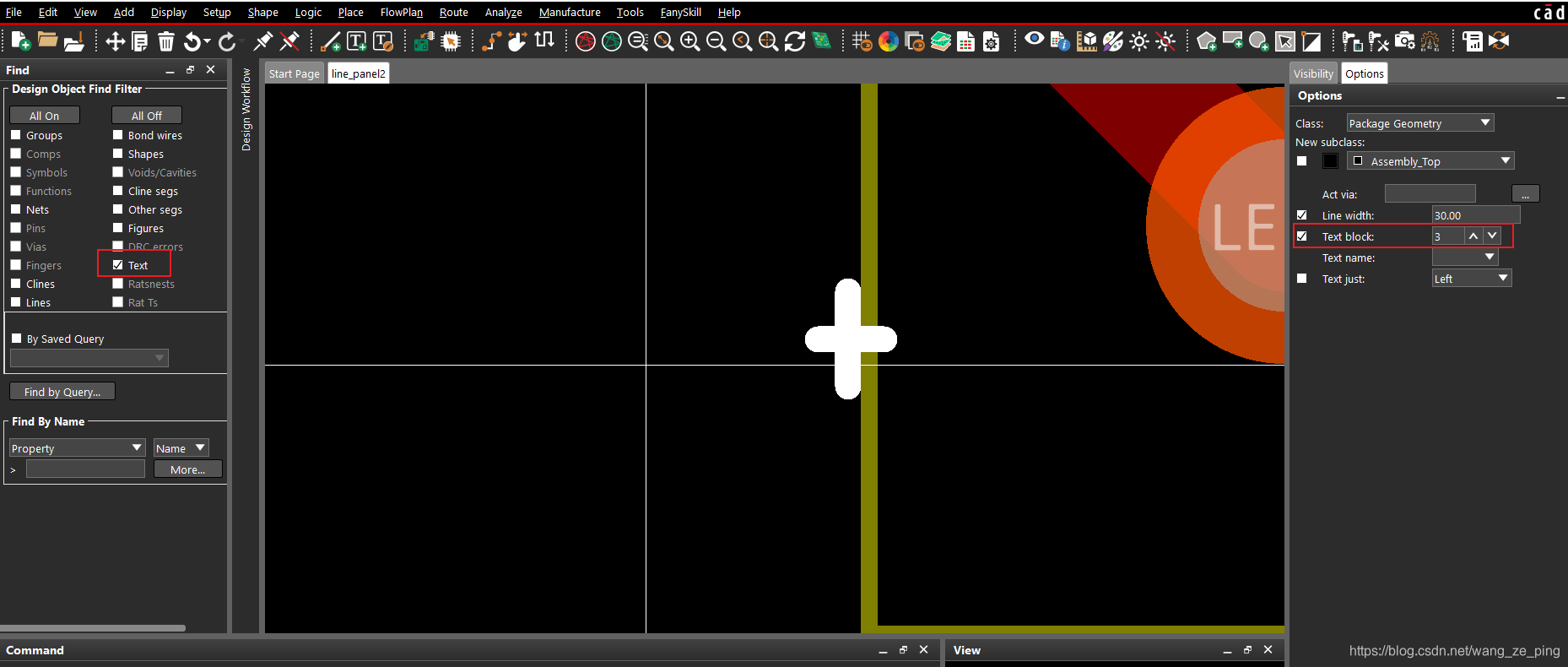

上图点击OK命令后，点击Edit中的change命令（或者自定义的快捷键：）
Allegro PCB添加丝印信息以及对特点丝印text位号的改变
