Cadence制作flash焊盘时找不到

最新推荐文章于 2025-04-07 22:24:18 发布
原创 最新推荐文章于 2025-04-07 22:24:18 发布 · 2k 阅读 · 4 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享

在PCBEditor17.4中，遇到已制作的Flash焊盘无法在热风焊盘添加的情况。解决方法是：设置PadstackEditor17.4的自定义flashsymbol路径，关闭并重新打开软件，焊盘会自动显示。

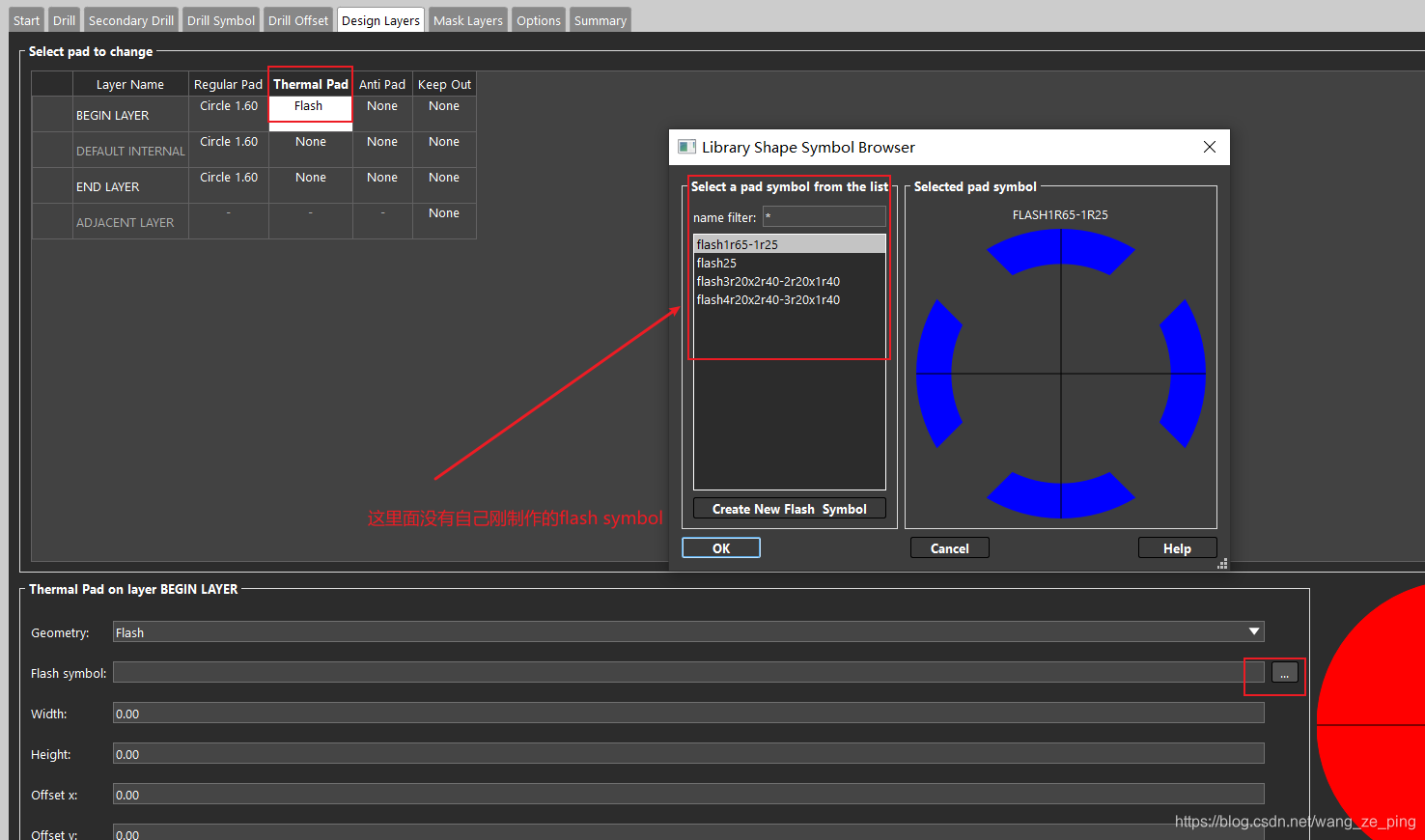

flash焊盘明明已经制作完成，但是在热风焊盘填写添加flash焊盘找不到：
在这里插入图片描述

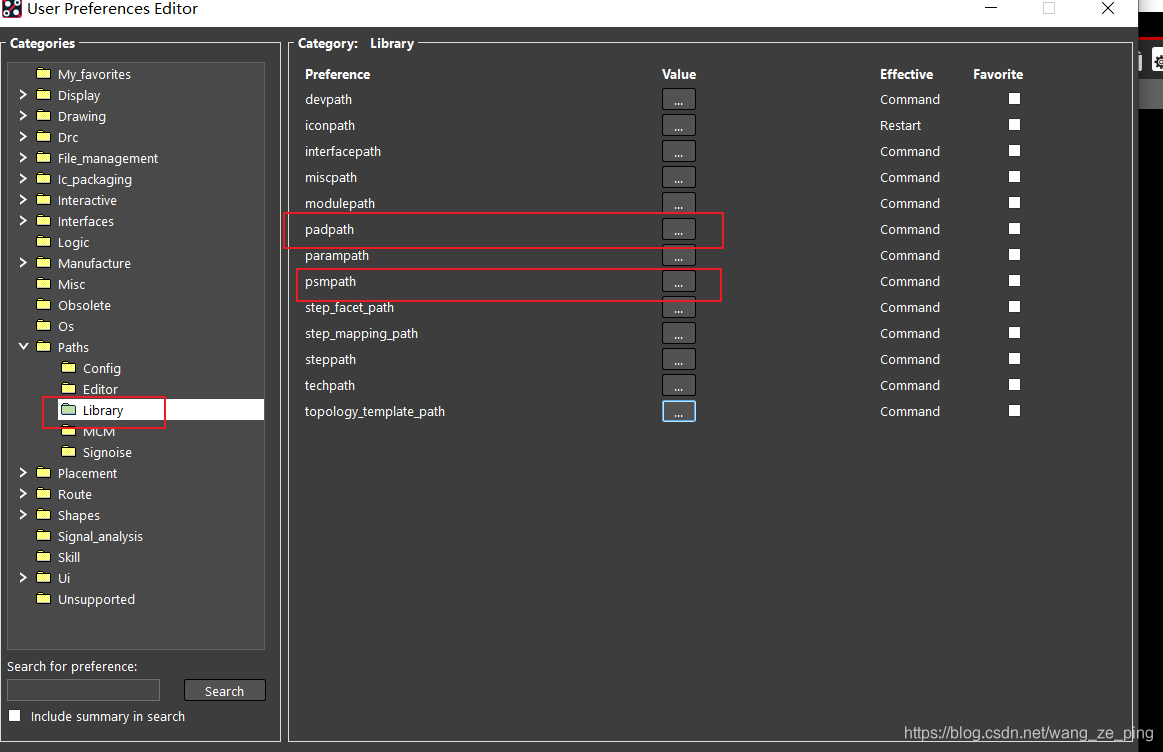

解决办法：打开PCB Editor 17.4，在setup中设置自己制作的flash symbol所保存的路径，如下图所示：
在这里插入图片描述
关闭PCB Editor 17.4；重新打开制作焊盘的 软件Padstack Editor 17.4，，重新添加时就自动出现刚才的flash symbol：
在这里插入图片描述
