Route keepin rectangle already exists

最新推荐文章于 2025-04-07 14:48:14 发布
原创 最新推荐文章于 2025-04-07 14:48:14 发布 · 2.7k 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#经验分享

在Allegro PCB布局布线的过程中有时需要在距板框边缘设置一定距离的禁布线区域；点击Edit中的Z-copy，界面如下图所示：

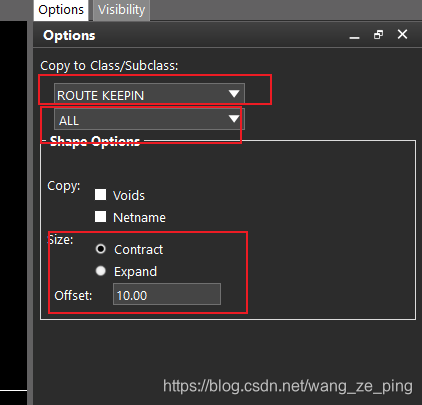

在options面板中设置如下：
图一
上图中的Offset代表的是距版边框的距离为禁布线区域

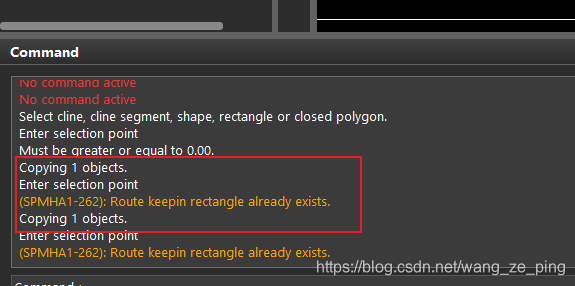

然后选中版边框，shape就自动内缩了10mil，如果出现下图中的显示：Route keepin rectangle already exists
图二
说明已经设置过了Route keepin，需要删除之前的，重新设置Route keepin一定的禁布区域
