Network Layer负责消息的二次加解密，以及消息中继，代理的操作。

网络层数据大小为18-29字节。

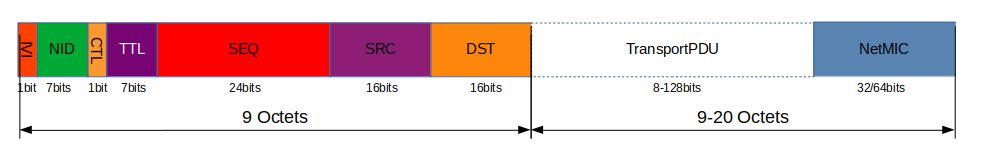

networkpdu

Field Name	Size(bits)	Notes
IVI	1	32bits IV值的最低有效位
NID	7	由NetKey生成的7bits NID
CTL	1	CTL=0，表明这条消息是access msg；CTL=1，表明这条消息是control msg。
TTL	7	Time To Live值
SEQ	24	Sequence Number
SRC	16	源地址
DST	16	目的地址
TransportPDU	8-128	传输层下发的数据载荷。CTL=0，最大载荷为128bits；CTL=1，最大载荷为
