本文详细阐述了LPN（Low Power Node）与Friend节点在无线网络中的交互流程，包括Friendship建立、通信配置及安全机制。通过控制PDU如FriendRequest、FriendPoll等消息的交互，实现LPN节能的同时保证数据的可靠传输。

Friend直接流程建立都是通过上层传输曾的控制PDU进行交互。控制消息大部分都为不分段消息，所以这一章我们以下层传输层的为分段消息作为PDU格式的总体示意图。

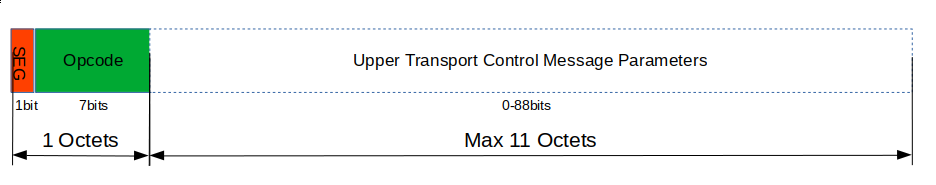

unsegcontrol

1. Friendship相关Control PDU

1.1. Friend Poll

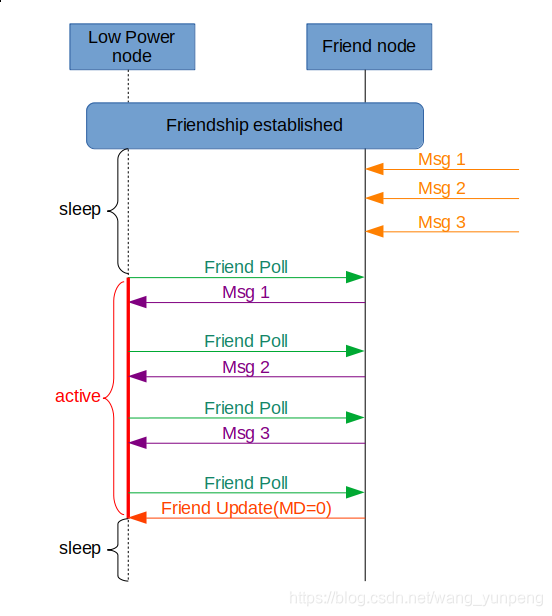

由LPN发起，请求Friend发送LPN睡眠期间为LPN存储的消息。
Opcode=0x01，对应的Parameters如下所示：
poll

Field Size(bits) Notes
Padding 7 0b0000000，固定值
FSN 1 Friend Sequence Number

TTL域设置为0。
消息使用friendship security credentials加密。

1.2. Friend Update

Friend通知LPN安全参数已经改变，或者当前消息队列为空。
Opcode=0x02，对应的Parameters如下所示：

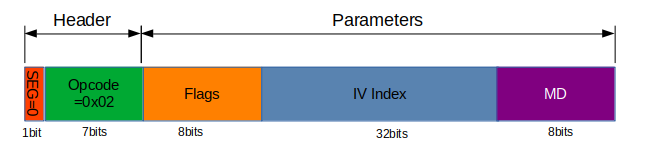

update

Field Size(octets) Notes
Flags 1 第0个bit表示当前的Key Refresh阶段
第1个bit表示当前的IV Update状态
第2-7位RFU
IV Index 4 Friend节点当前的IV Index
MD 1 MD=0：表明Friend Queue为空
MD=1：表明Friend Queue非空

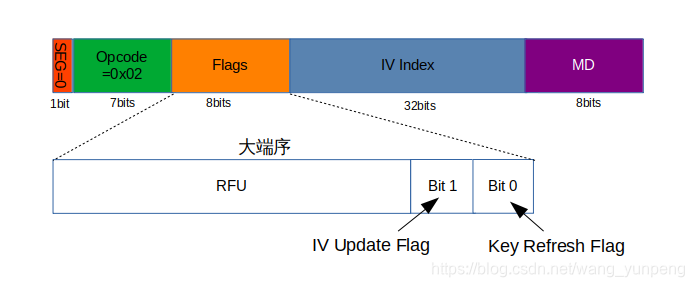

在这里插入图片描述

Field Notes
Key Refresh Flag 0：未处于阶段2
1：处于阶段2
IV Update Flag 0：未处于IV更新状态
1：处于IV更新状态中

TTL域设置为0。
消息使用friendship security credentials加密。

1.3. Friend Request

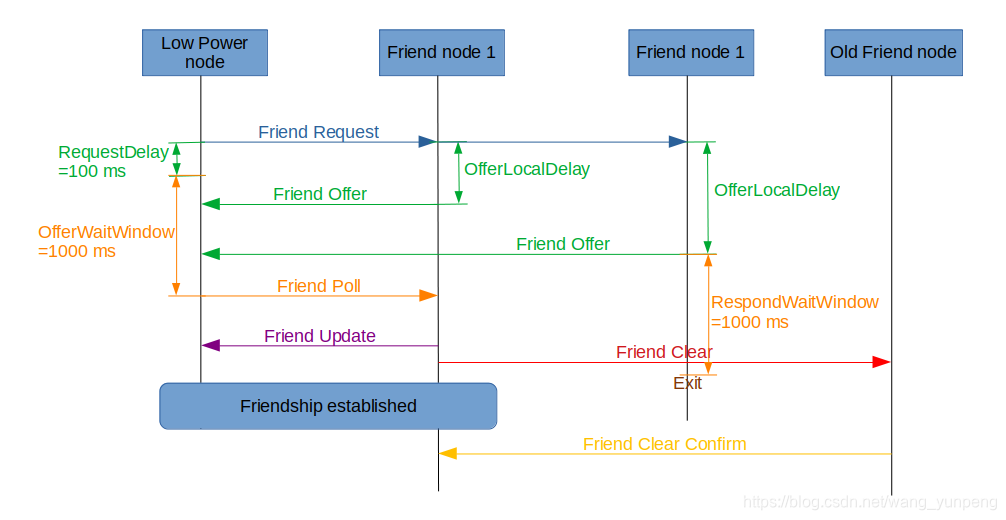

LPN发起，向所有Friend节点广播，希望与一个Friend建立Friendship。
Opcode=0x03，对应的Parameters如下所示：

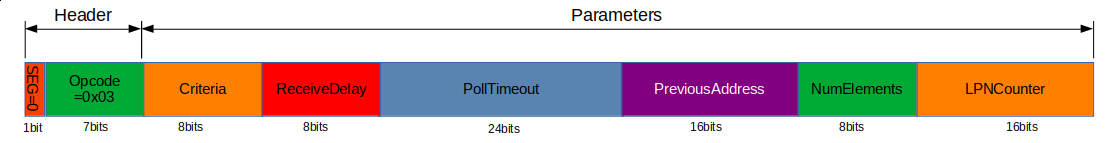

request

Field Size(octets) Notes
Criteria 1 表明要与本LPN建立Friendship，Friend应该具有的最低要求

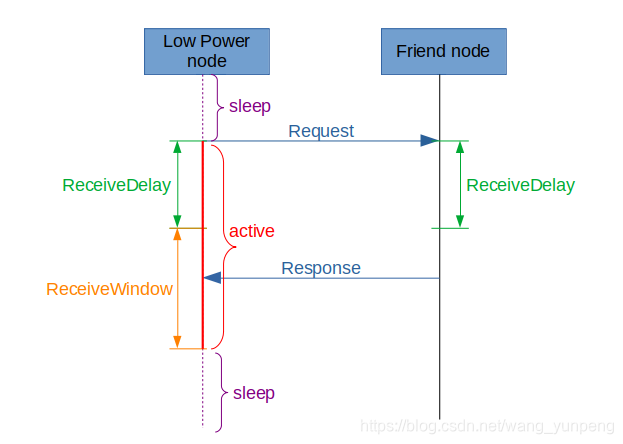

ReceiveDelay 1 LPN端要求的ReceiveDelay
0x00-0x09：Prohibited
0x0A-0xFF：Receive Delay，单位1ms
PollTimeout 3 LPN端设置的初始PollTimeout Timer值
0x000000-0x000009：Prohibited
0x00000A-0x34BBFF：PollTimerout，单位100ms
0x34BC00-0xFFFFFF：Prohibited
PreviousAddress 2 友尽前的前朋友地址
NumElement 1 当前LPN节点的元素数量，通过该值和首元素地址可以计算出该LPN的非首元素的地址，从而保证能够缓存非首元素模型的消息。
0x00：Prohibited
0x01-0xFF：元素个数
LPNCounter 2 Request命令发送次数的计数

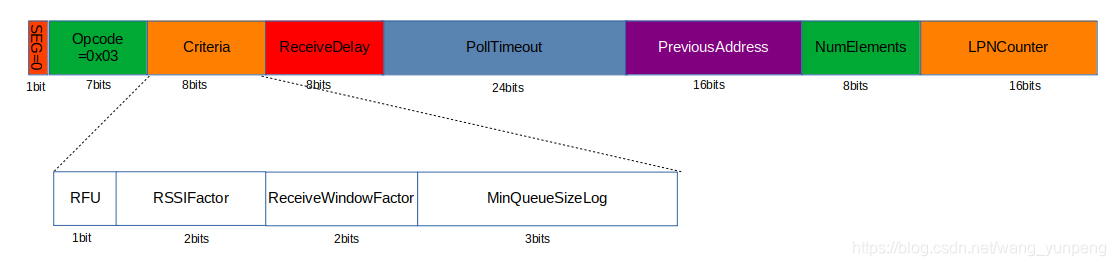

在这里插入图片描述

Field Size(bits) Notes
RFU 1 Reserved for Future Use
RSSIFactor 2 RSSI计算精度
0b00：1
0b01：1.5
0b10：2
0b11：2.5
ReceiveWindowFactor 2 ReceiveWindow计算精度
0b00：1
0b01：1.5
0b10：2
0b11：2.5
MinQueueSizeLog 3 Friend队列能存储消息数量的最小值
0b000：Prohibited
0b001：2
0b010：4
0b011：8
0b100：16
0b101：32
0b
