iptables 防火墙实验

简单的一个iptables防火墙实验

实验环境搭建:

        内网有web1、web2两台web服务器,web服务器与防火墙服务器直接相连,运维人员访问web1服务器,外网访问web2服务器,且运维人员内网能够访问公网。

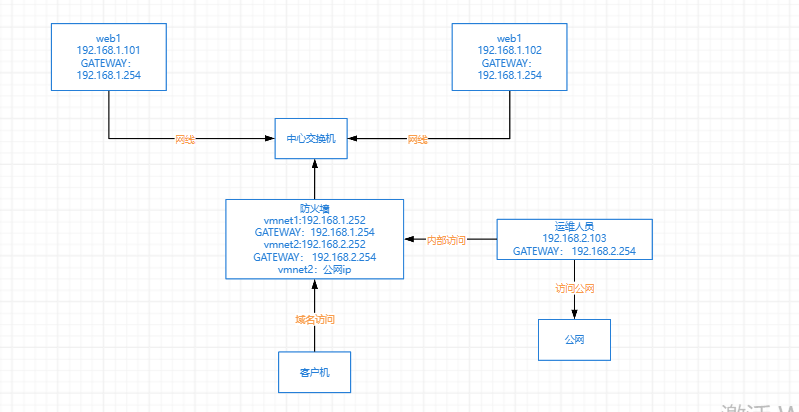

实验图解:

实验搭建:

主机1:

网卡vmnet1:192.168.1.101        网关:192.168.1.254

主机2:

网卡vmnet1:192.168.1.102        网关:192.168.1.254

主机3:

网卡vmnet2:192.168.2.103    网关:192.168.2.254

主机4:

网卡vmnet1:192.168.1.252        网关:192.168.1.254

网卡vmnet2:192.168.2.252        网关:192.168.2.254

网卡vmnet3:公网网卡

主机5:

公网 访问web2服务器

要求:

其中,主机3 运维人员只能访问web1服务器,且能够访问外网

公网只能访问web2服务器

主机1、主机2不做修改,安装apache服务

yum -y install httpd

systemctl start httpd

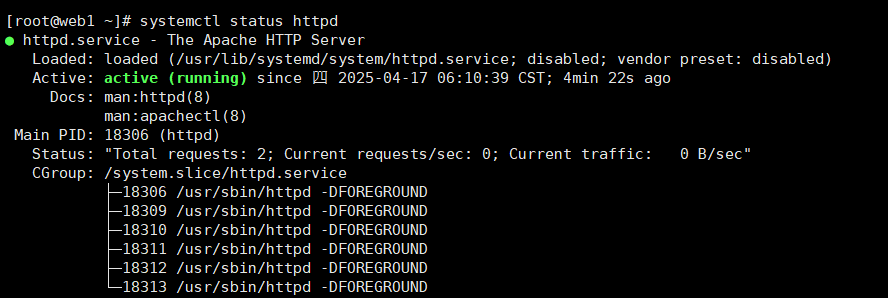

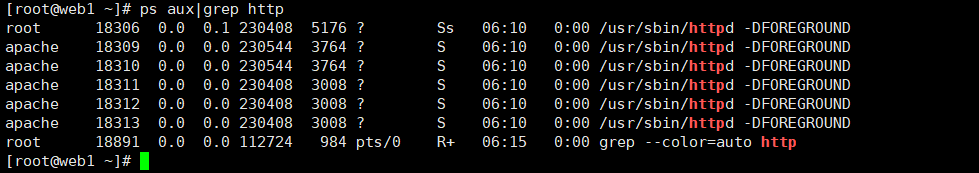

检查服务是否启动

web1、web2服务器添加网关目标为防火墙服务器vmnet1网卡

route add default gw 192.168.1.252

运维人员服务器添加网关目标为防火墙服务器vmnet2网卡

route add default gw 192.168.2.252

打开防火墙路由转发功能

echo 'net.ipv4.ip_forward = 1'        /etc/sysctl.conf

sysctl -p

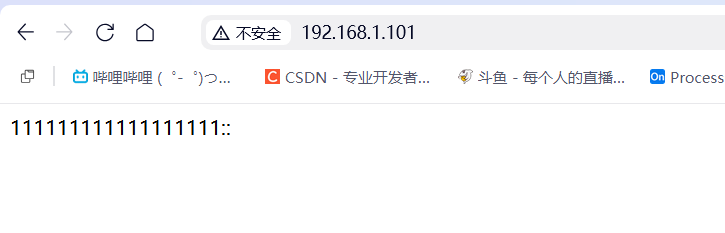

在防火墙做规则链,使运维人员可以通过防火墙访问web1

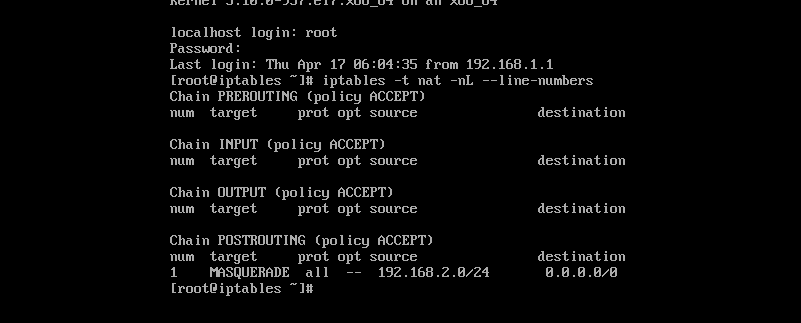

运维人员能够访问外网

公网访问服务
